| 브랜드 이름: | YINGDA |
| 모델 번호: | GYXTC8Y |
| MOQ: | 2 킬로미터 |
| 가격: | 협상 가능 |
FTTH 접속 네트워크 PE 덮개 FRP 검을 위한 GYFXTY 5.0 밀리미터 중심 루즈 튜브 야외 케이블

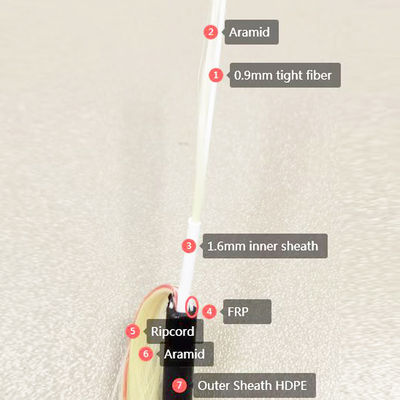

중심 루즈 튜브, PBT 강관의 가운데에 광섬유는 방수 충전용 콤파운드로 채워집니다. 외부의 강관, 고객 요청과 두개의 평행한 FRP 강도 부재가 양쪽 양측에 위치하면 강도 부재를 위해 아라미드 얀 (케블라)이 추가될 수 있습니다. 더 케이블은 폴리에틸렌 (PE) 덮개로 완료됩니다. 그것은 안테나 또는 덕트 적용을 위한 좋은 선택입니다.

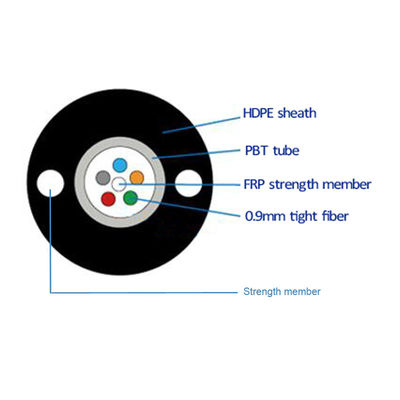

케이블 차원과 구조물
| 케이블 유형 | GYFXTY | |
| 광섬유 | 섬유 번수 | G657A2 |
| 색 | 적격자 | |
| 버퍼 | 재료 | LSZH |
| 색 | 백색 | |
| 지름 | 0.85±0.05mm | |
| 루즈 튜브 | 재료 | PBT |
| 색 | 적격자 | |
| 지름 | 0.35±0.05mm | |
| 강도 부재 | 재료 | FRP*2 |
| 지름 | 1.0 | |
| 외부 쉬스 | 재료 | HDPE |
| 색 | 검정색 | |
| 지름 | 5.0±0.35mm | |
| 두께 | 1.7±0.15mm |
G6572 화이버 감쇠
| 항목 | 매개 변수 | 유닛 | 가치 | |
| 케이블 전에 | 케이블 뒤에 | |||
| 광학적 특성 | 1310nm에 있는 희석 | dB/km | ≤0.35 | ≤0.40 |
| 1383nm에 있는 희석 | dB/km | ≤0.35 | ≤0.40 | |
| 1550nm에 있는 희석 | dB/km | ≤0.21 | ≤0.30 | |
| 1625nm에 있는 희석 | dB/km | ≤0.23 | ≤0.30 | |
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | ||
| 제로 분산 경사 | Ps/(nm2*km) | ≤0.092 | ||
| 케이블은 사고 방식 λcc를 잘랐습니다 | 별거 안 해 | ≤1260 | ||
| 1310nm에 있는 모드 필드 직경 (MFD) | um | 8.4-9.2 | ||
| 1550nm에 있는 모드 필드 직경 (MFD) | um | 9.3-10.3 | ||
| 1310nm에 있는 그룹 굴절률 (전형적인) | / | 1.466 | ||
| 1550nm에 있는 그룹 굴절률 (전형적인) | / | 1.467 | ||
| 1550nm에 있는 매크로벤드 손실 (1turn, 7.5 밀리미터 반지름) | dB | ≤0.5 | ||
| 1550nm에 있는 매크로벤드 손실 (1turn, 10 밀리미터 반지름) | dB | ≤0.1 | ||
| 1550nm에 있는 매크로벤드 손실 (10turn, 15 밀리미터 반지름) | dB | ≤0.03 | ||
| 기하학적인 특성 | 클래딩 직경 | Um | 125±7 | |
| 피복 비원형성 | % | ≤0.7 | ||
| 코팅 직경 | um | 235-245 | ||
| 코팅 / 클래딩 동심 오차 | um | ≤12.0 | ||
| 코팅 비원형성 | % | ≤6.0 | ||
| 핵심 / 클래딩 동심 오차 | um | ≤0.5 |
기계적이고 환경적인 특징
| 인장 강도 | 단기간 | 500N |
| 장기 | 200N | |
| 붕괴 저항 | 단기간 | 500N/100mm |
| 장기 | 100N/100mm | |
| 온도 범위 | -20C~+60C | |
| 굴곡 반경 | 원동력 | ≥20D |
| 정전기 | ≥20D |
다른 세부 사항 :
|
|
