| 브랜드 이름: | YINGDA |
| 모델 번호: | GJYFJH |
| MOQ: | 10km |
| 가격: | 협상 가능 |
| 배달 시간: | 5 일로 일합니다 |
| 지불 조건: | 전신환 또는 웨스턴 유니온 |

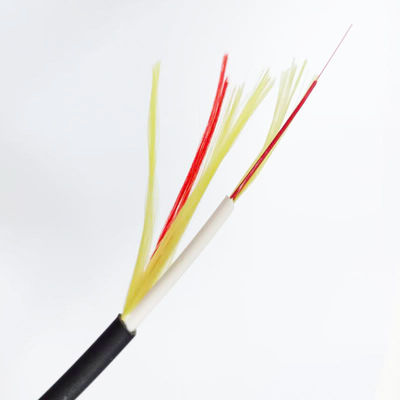

FTTH 원형 케이블 두배 덮개 야외 실내 광섬유망 4.6 밀리미터 GJYFJH
건물에 들어갈 때, 더 케이블의 외부 쉬스는 안쪽 난연제 재킷을 노출시키기 위해 단순히 제거됩니다. 운영은 재빠르고, 두 다른 케이블과 캐이블 연결부의 필요 없이 외부 환경부터 실내 환경까지 용이한 설치를 가능하게 합니다.
드롭 케이블은 주로 직접 설치, 즉 스테이플 또는 클립과 설치 또는 라우팅 내측 케이블 레이스 웨이와 건물을 위해 의도됩니다. 이 설치 기술은 굴곡 성능, 붕괴 저항과 다른 기계적인 매개 변수의 관점에서 더 케이블에 엄격한 요구조건을 덤으로 둡니다.
LSZH 이원적이 재킷 케이블은 실내 / 야외 프트스 적용을 위한 섬유 광학 드롭 케이블입니다. 유일한 듀얼 재킷 디자인은 더 케이블이 실내에서 짧은 섹션과 더불어 야외에서 설치될 수 있게 합니다. 더 케이블은 듀얼 저발연 난연제 덮개를 가지고 있습니다, 외부적인 것 자외선 차단 검은 변동입니다.
드롭 케이블은 극단적으로 G657 섬유와 케이블 설계의 붙박이 굴곡 제한 때문에 좋은 굴곡 성능을 가집니다. 더 케이블은 스스로 최소 굽힘 반지름을 제어하고 킨킹을 허용할 것입니다.

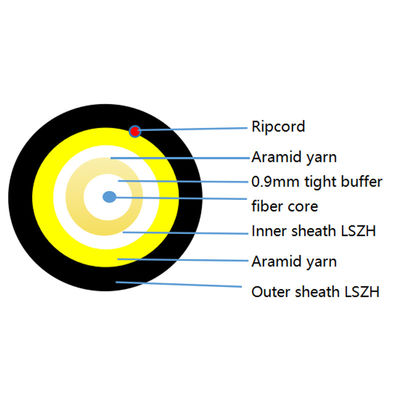

두배 시스 섬유 옵틱 케이블 기술적인 매개 변수
| 모델 | GJYFJH | |
| 섬유 번수 | 1 핵심 | |
| 외경 OD (밀리미터) | 4.5±/0.2 | |
| 케이블 시스 | 재료 | UV LSZH |
| 두께(MM) | 0.9±0.1 | |
| OD(MM) | 3.0±0.1 | |
| 내부 케이블 | 재료 | LSZH |
| 두께(MM) | 0.5±0.05 | |
| OD(MM) | 0.85±0.05 | |
| 버퍼 | 재료 | LSZH |
| 명목상 무게 Ｔ (킬로그램 / 킬로미터) | 24 | |
| Max.tensile 힘(N) | 장기간 | 120 |
| 단기간 | 240 | |
| Min.Bending 반지름(MM) | 정전기 | 10D |
| 원동력 | 20D | |
| Max.Crush Resistance(N/100mm) | 장기간 | 300 |
| 단기간 | 1000 | |
| 강도 부재들 | 아라미드 얀 | |
| 환경 보호 | 순응한 로에스 | |
| 저장 또는 운송 | -20~70C | |
| 작동 온도 | -20~60C | |
광 섬유 특성 G657A2
| 특성 | 상태 | 특정값 | 유닛 |
| 기하학적인 특성 | |||
| 클래딩 직경 | 125.0±0.7 | um | |
| 피복 비원형성 | ≤0.7 | % | |
| 코팅 직경 | 245±5 | um | |
| 코팅 / 클래딩 동심 오차 | ≤12 | um | |
| 코팅 비원형성 | ≤6.0 | % | |
| 핵심 / 클래딩 동심 오차 | ≤0.5 | um | |
| 컬 | ≥4 | Ｍ | |
| 광학적 특성 | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| 희석 | 1625nm | ≤0.23 | dB/km |
| 희석 대 사고 방식 최대. 차이 | 1525~1575nm | ≤0.02 | MHz*km |
| 1285~1330nm | ≤0.03 | MHz*km | |
| 제로 분산 파장 | 1300~1324 | 별거 안 해 | |
| 제로 분산 경사 | ≤0.092 | ps/(nm2*km) | |
| 편광 모드 분산 | |||
| PMD 최대 개별적 섬유 | ≤0.1 | ps/km1/2 | |
| PMD 설계 링크 값 | ≤0.06 | ps/km1/2 | |
| 전형적 힘 | 0.04 | ps/km1/2 | |
| 케이블은 사고 방식을 잘랐습니다 | ≤1260 | 별거 안 해 | |
| 모드 필드 직경 | 1550nm | 9.3~10.3 | um |
| 1310nm | 8.4~9.3 | um | |
| 그룹 굴절률 | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| 환경적인 특징 | 1310nm, 1550nm&1625nm | ||
| 온도 사이클링 | -60C 내지 +85C | ≤0.05 | dB/km |
| 온도 습도 싸이클 | -10C 내지 +85C, 4% 내지 98% RH | ≤0.05 | dB/km |
| 침수 | 23C, 30 일 | ≤0.05 | dB/km |
| 건조 열 | 85C, 30 일 | ≤0.05 | dB/km |
| 온습도 | 0 일 | ≤0.05 | dB/km |
| 기계적인 상술 | |||
| 증명시험 | ≥9.0 | 엔 | |
| ≥1.0 | % | ||
| ≥100 | 인상력 크기 | ||
| 대형 벤딩 유도 손실 | |||
| 1Turns @5mm 반지름 | 1550nm | ≤0.15 | dB |
| 1Turns @5mm 반지름 | 1625 밀리미터 | ≤0.45 | dB |
| 1Turns @7.5mm 반지름 | 1550nm | ≤0.08 | dB |
| 1Turns @7.5mm 반지름 | 1625 밀리미터 | ≤0.25 | dB |
| 1Turns @10mm 반지름 | 1550nm | ≤0.03 | dB |
| 1Turns @10mm 반지름 | 1625 밀리미터 | ≤0.10 | dB |
| 코팅 스트립 포스 | 전형적 평균 힘 | 1.5 | 엔 |
| 피크 힘 | ≥1.3 ≤8.9 | 엔 | |
| 동적 응력 국부 부식 민감 매개 변수 | 27 | ||
특징
애플리케이션
비디오
비디오
비디오
|
|
