| 브랜드 이름: | YINGDA |
| 모델 번호: | G652D |
| MOQ: | 1PC |
| 가격: | 협상 가능 |
| 배달 시간: | 7일입니다 |

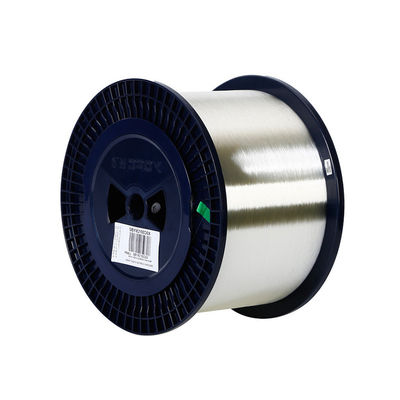

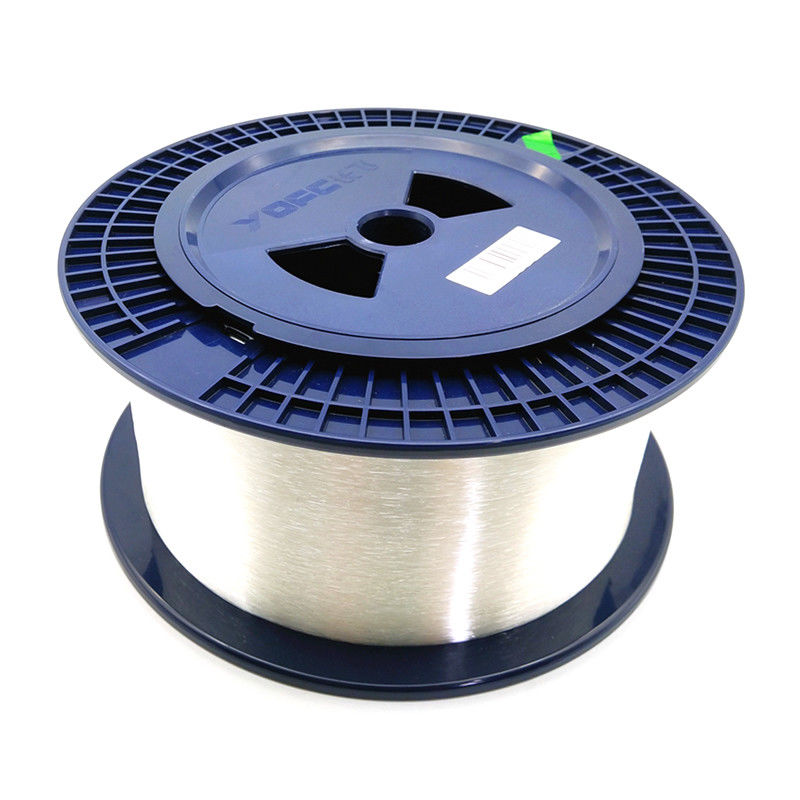

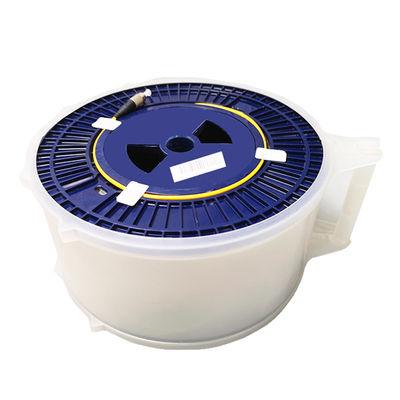

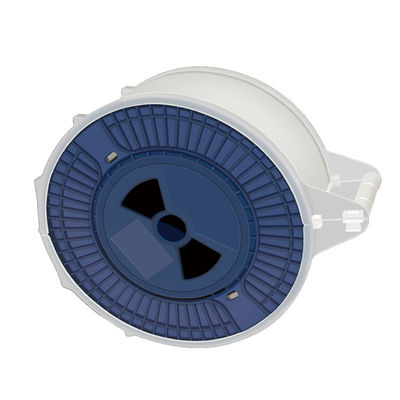

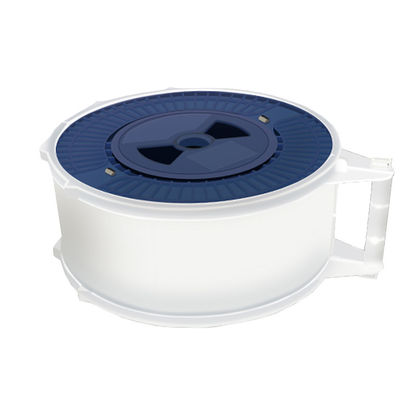

FTTX 핵심 YOFC 후지쿠이라 OTDR 테스트는 섬유 단일모드 250 um G657A와의 사이에서 플라스틱 드럼에서 1KM-50km을 낳았습니다
특징
단일모드 섬유의 상술
| 항목 | 가치 |
| 모드 직경 | (8.6-9.5)±0.7um |
| 클래딩 직경 | 125±1um |
| 동심성 일탈 | ≤0.8um |
| 진원도를 다른 금속을 입히기 | ≤0.2% |
| 광케이블의 사고 방식을 자르느요 | ≤1260um |
| 거시 구부러짐 손실 1550nm | ≤0.3dB |
| (37.5mm 반지름 100 전환) 16xx1nm | ≤0.3dB |
| 스트레스를 지키기 | ≥0.69GPa |
| 제로 분산 파장 λ | 1300nm≤λ ≤1324nm |
| 제로 분산 경사 Ｓ | ≤0.093ps/um |
| 언콜드 섬유의 평광 방식 분산 계수 | ≤xxps(km)1/2 |
| 광케이블의 희석 수 | 1300nm≤0.3dB/km ≤0.28dB/km |
| 이리리리 NM - 엑스스 dB/km | |
| 16xx1nm - ≤0.28dB/km | |
| 광케이블의 평광 방식 분산 계수 | Ｍ -20 광섬유 분절 |
| 큐 -0.01% | |
|
PMD-≤0.5ps/(km)1/2 |
(OTDR가) 익숙한 광시간 도메인 반사기가 광섬유를 측정할 때, 광학 화이버 링크가 짧다는 것이 때때로 마주치게 됩니다. 광섬유 링크를 짧게 측정할 때, 희석 지수를 나은 평가를 획득할 수 없게 하는 더 큰 감쇠치 (xxdb/km)는 종종 획득됩니다. 왜?
짧은 광섬유 링크 (일반적으로 1 이하 킬로미터) 때문에, OTDR는 마지막 숫자 계산을 영향을 미친 어떤 휘발성과 곡선을 측정했습니다. OTDR를 묘사하는 기술적인 매개 변수 중에, 선형성에 대한 지수가 있습니다. OTDR에 대한 종합 지수는 0.05 DB (데시벨) / DB (데시벨) (e600c입니다 :0.05 DB (데시벨) / DB (데시벨), n3900a :0.03 DB (데시벨) / DB (데시벨)). 실제로, 이 지표는 OTDR 곡선의 변동값 범위를 묘사합니다.
그러므로, 단섬유를 위해, OTDR 측정의 정확도는 도전받습니다. 이 문제는 또한 통상적인 문제 마주치는 OTDR 잠금장치입니다. 그래서 어떤 방법 우리는 이 충격음을 감소시킬 수 있고? 어떻게 우리가 더 좋은 시험이 결과로서 생기게 할 수 있습니까?
1. 2개 킬로미터 검사 오류 섬유를 추가하세요
2개 킬로미터 검사 오류 섬유의 추가로 인해 화이버 길이가 증가된 것처럼 효과는 감소될 것입니다. 더 만족스런 결과는 이용 가능하여야 합니다.
그러나 길이의 증가와 시험 오차에 대한 도입 때문에, 이 방법은 검사 방법에 의해 가져온 약간의 에러를 가지고 있습니다. 그러나 프로젝트 품질의 시험 자료로서, 그것은 상당한 기준값을 가집니다.
2. 조치는 OTDR로 조치 길이와 손실과 연결짓습니다
광발광 강도 측정기가 조명 공급원을 이용하 으로 표준 손실 측정 방법과 가까운 링크 손실량을 측정하기 때문에 손실 측정의 진전은 개선됩니다. 물론, 부분 섬유를 위해, 광학 궁전 쓰레기의 정확도 수준이 익숙한 더 높은 결의안은 에러를 줄입니다. 길이 측정은 OTDR에 의해 획득되었습니다. 유니트 길이의 감쇠치는 길이 값에 의해 손실값을 나눔으로써 획득될 수 있습니다.
3. OTDR 측정 곡선은 단지 참조로서 사용되고 OTDR 측정이 링크 장애물을 제거하는 것에 집중합니다.
단섬유 측정에서, 양적 원칙으로서 기보다, OTDR 측정 곡선은 가장 잘 질적 원칙으로서, 참조로서 사용됩니다.
|
