| 브랜드 이름: | YINGDA |
| 모델 번호: | GYFJH |
| MOQ: | 10 km |
| 가격: | 협상 가능 |
| 배달 시간: | 5 일 |
| 지불 조건: | 티 / T 또는 웨스턴 유니온 |

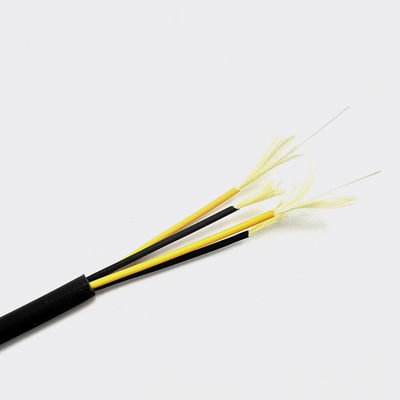

아웃도어 FTTA 기지국 CPRI 케이블 라운드 2 핵심 7.0 밀리미터 G657A2 LSZH BBU 원격 무선 유니트
FTTA 갑옷을 입지 않은 기지국 광 케이블은 7.0 밀리미터 LSZH 검은 광케이블 GJFJV입니다. 그것은 고강도 야외 케이블이고 도관, 파이프라인과 많은 가옥한 환경을 위해 사용될 수 있습니다. 서브-유니트 섬유는 케이블 강도 부재를 위해 2.0 밀리미터입니다. 고객 요청 면, 흑색 컬러는 실외 사용에 적합하고 더 좋은 기능을 위해 스테인레스 강 테이프 또는 물 블록킹층을 추가할 수 있습니다.

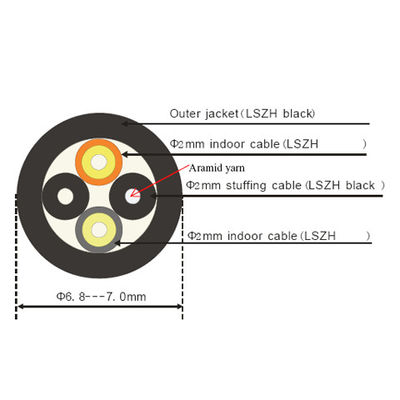

GYFJH 케이블 구조 :
FTTA 케이블 응용
주로 3G 4G 기지국, 항공 우주 & 방어, 설비 진단 기술, FO 센서, FTTA, FTTP, FTTX, 와이맥스, BBU, 원격 무선 유니트, RRH, LTE와 같은 무선 기지국 수평 및 수진 케이블링에서 사용됩니다.
7.0 밀리미터 CPRI 케이블 특징
기지국 케이블 기술적인 매개 변수
| 케이블 유형 | GYFJH | |
| 섬유 번수 | 2 핵심 | |
| 파이버 직경 | OD :245±10um | |
| 타이트 버퍼 | OD :0.87±0.05mm | |
| 내부 쉬스 | LSZH | |
| 내부 쉬스 지름 | 2.0 밀리미터 | |
| 내부 쉬스 색 | 푸르고 오렌지색입니다 | |
| 케이블 외부 쉬스 | 7.0 밀리미터 | |
| 케이블 중량 | 42.3 킬로그램 / 킬로미터 | |
| 인장 강도 | 장기 | 200N |
| 단기간 | 400N | |
| 붕괴 저항 | 장기 | 1100N/100mm |
| 단기간 | 2200N/100mm | |
| 민. 곡률 반경 | 원동력 | 20D |
| 정전기 | 10D | |
| 온도범위 | -30-+70C | |
기록 : | ||
단일모드 섬유 파라미터
| 항목 | 유닛 | 가치 |
| 희석 | dB/km | 1310nm≤0.4 |
| 분산 | Ps / nm.km | 1285~1330nm≤3.5 |
| 제로 분산 파장 | 별거 안 해 | 1300~1324 |
| 제로 분산 경사 | Ps / nm.km | ≤0.095 |
| 섬유 컷오프 파장 | 별거 안 해 | ≤1260 |
| 모드 필드 직경 | Um | 9.2±0.5 |
| 모드 필드 동심성 | Um | <> |
| 클래딩 직경 | um | 125±1.0 |
| 피복 비원형성 | % | ≤1.0 |
| 코팅 / 클래딩 동심 오차 | Um | ≤12.5 |
| 코팅 직경 | um | 245±10 |
| 구부러질 때, 의존성은 희석을 유도했습니다 | 1550nm, 1 turns,32mm 지름 100 rums,60mm 지름 | ≤0.5 DB (데시벨) |
| 증명시험 | 인상력 크기 | ≥100 |
멀티 모드 섬유 파라미터
| 항목 | 유닛 | 가치 | |
| 희석 | dB/km | 850 nm≤3.5 | |
| 대역폭 | MHz·㎞ | 50/125 um | 62.5/125 um |
| 850 nm≥200 | 850 nm≥160 | ||
| 1300 nm≥200 | 1300 nm≥200 | ||
| 클래딩 직경 | um | 125±1.0 | |
| 피복 비원형성 | % | ≤1.0 | |
| 코팅 / 클래딩 동심 오차 | Um | ≤12.5 | |
| 코팅 직경 | um | 245±10 | |
| 구부러질 때, 의존성은 희석을 유도했습니다 | 850nm,1300nm 100 turns,75mm 지름 | 850 nm1300 nm에 있는 ≤0.5 | |
| 증명시험 | 인상력 크기 | ≥100 | |
이링다는 사이트 구축에, 그리고 텔레콤 표준 품질과 최고 패키지와 배달 전에 100% 시험으로 이 야외 케이블에 모든 종류의 연결기 SC FC LC ST를 추가할 수 있습니다.
커넥터 사양
| 접속구의 형태 | DLC UPC 자동 위상 조정 |
| 삽입 손실 | ≤0.3db |
| 반사 특성 | ≥35db |
| 파이버 모드 | 단일모드 또는 다중-모드 |
| 작동 파장 | 850nm, 1300nm |
| 검사 파장 | 850nm, 1300nm |
| 반복성 | ≤0.1 |
| 호환성 | ≤0.2dB |
| 내구성 | ≤0.2dB |
| 화이버 길이 | 1m, 2m..... 선택적인 어떠한 길이. |
| 길이와 허용한도 | 10 센티미터 |
| 작동 온도 | -40C ~ +85C |
| 저장 온도 | -40C ~ +85C |
|
|
