| 브랜드 이름: | YINGDA |
| 모델 번호: | YDFOSC001-SC/UPC |
| MOQ: | 100 PC를 |
| 가격: | 0.19USD-0.72USD |
| 배달 시간: | 주어진 지불 후에 5 작업 일 |
| 지불 조건: | 티 / T 또는 웨스턴 유니온 |

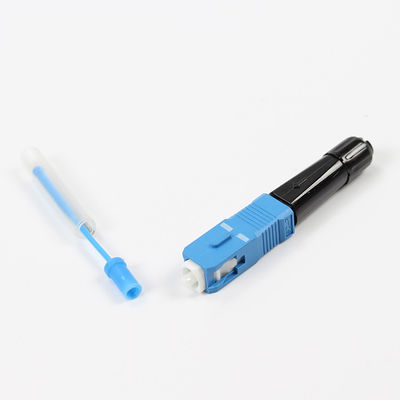

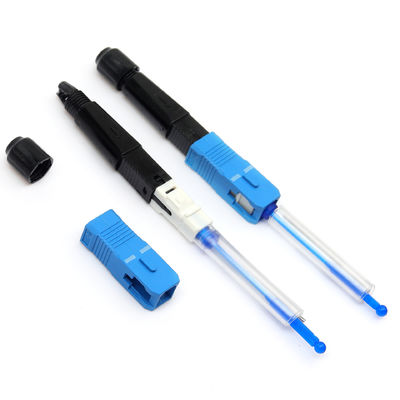

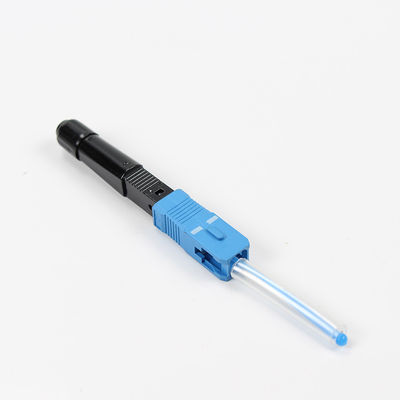

SC 융합 스플라이스-온 커넥터는 광섬유 유형의 빠른 커넥터이지만 커넥터 끝 내부의 스플라이싱 포인트는 스플라이싱 할 때 피그테일을 동등하게 제거합니다.장점은 접착 후 추가 보호가 필요하지 않습니다, 스플라이스 트레이, 스플라이스 닫기, 또는 유통 상자와 같은. 기계 스플라이서의 설계와 계약, 그것은 V-그루브 기계 연결 장치 유지 보수 및 운영 비용을 절약하고 내구성,이것은 splice 기계의 높은 비용과 FTTH 건설에 적용되지 않는 개념을 뒤집어.
커넥터 특성에 대한 SC Fsion 스플라이스
SC Fsion Splice ON 커넥터사양
| 모델 | YDFOSC001 |
| 커넥터 타입 | SC/UPC, SC/APC |
| 케이블 종류 | 0.9mm, 2.0mm, 3.0mm, 3.1*2.0mm 드롭 케이블 |
| 섬유 직경 | 125um ((G657A2 맨 섬유) |
| 좁은 버퍼 지름 | 250m |
| 섬유 종류 | 단일 모드 OS1 9/125um |
| 삽입 손실 | ≤0.3dB |
| 수익 손실 | ≤ 50dB |
| 맨 섬유의 고체 밀착성 | > 250g |
| 작동 온도 | -40°C-+80°C |
| 긴장 강도 | 60N (2분 동안 5kg) |
| 낙하 테스트 | 4미터 높이의 콘크리트 바닥 방향, 총 3배 |

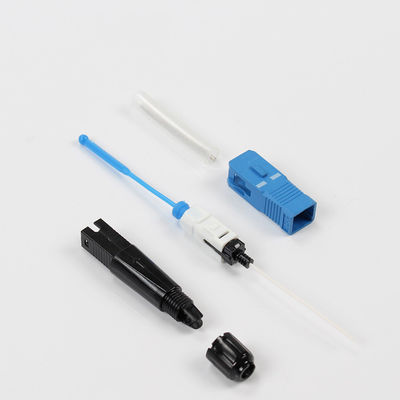

융합 연결 장치 연결 지침 단계
1준비
2. 열 수축 튜브 하우징과 견과류를 통해 섬유 케이블에 넣어
3. 평면 섬유 스트립퍼를 사용하여 45mm에 대한 덮개를 벗겨
4. 섬유 제거기를 사용하여 섬유 코팅 층을 제거하고 섬유를 청소하고 광섬유를 홀더에 배치하십시오.
5섬유를 섬유 칼로 잘라
6. 융합 스플라이스 기계에 조립 된 홀더를 배치
7. 0.9mm 섬유 코팅 층을 벗겨
8. 광섬유를 청소하고 융합 스플라이서 기계의 홀더에 넣어
9섬유를 섬유 칼로 잘라
10융합 스플라이저 머신에 홀더를 넣어
11두 개의 기기 보유기가 준비되면 핵융합 기계를 닫고 핵융합을 시작하십시오.
12융합 후, 기계를 열고 전체 스플라이스 연결을 조심스럽게 꺼내
13. 스플라이스 연결 장치의 꼬리에 온도 축소 튜브를 조심스럽게 삽입, 그리고 전체 스플라이스 연결 장치 융합 기계에 넣어 열 시작
14. 약 90의 난방 후 핵융합 기계에서 커넥터를 제거하고, 그 다음 약 5s로 냉각
10으로
15전체 조립
* 사용자 정의 FTTH 녹기 기계를 사용하십시오
* 권장 용품:
다음 과 같은 것 들 을 준비 하여라
|
|
| 브랜드 이름: | YINGDA |
| 모델 번호: | YDFOSC001-SC/UPC |
| MOQ: | 100 PC를 |
| 가격: | 0.19USD-0.72USD |

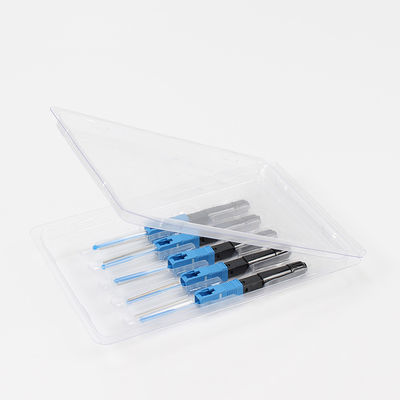

| 포장에 대한 세부 사항: | 5개 조각 또는 10pcs/물집 상자 |
