| 브랜드 이름: | YINGDA |
| 모델 번호: | YDPC-LALA-2020-482D |
| MOQ: | 100 PC |
| 가격: | 0.36USD-30USD |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |

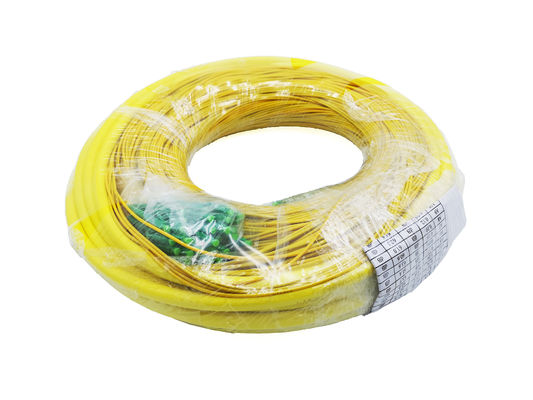

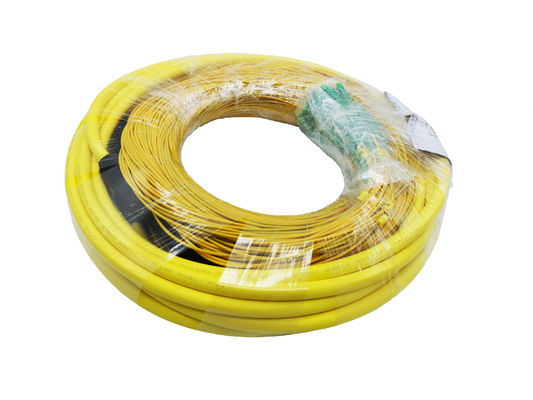

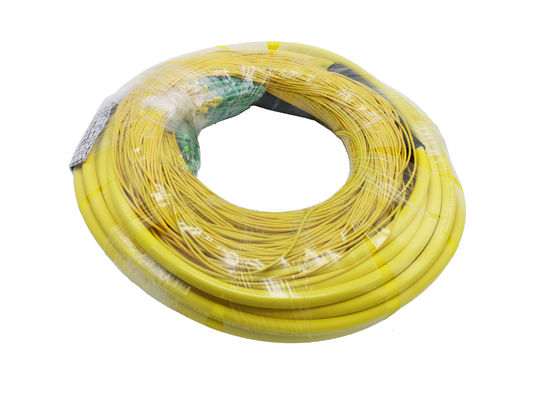

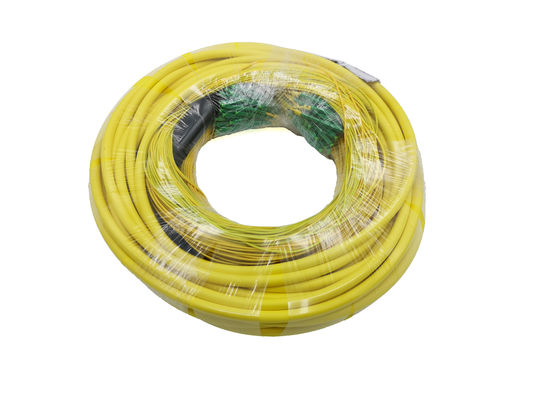

48 코어 GJFJV 광섬유 사전 종단 처리된 어셈블리 2.0mm 번들 패치 코드 LC APC LSZH Corning Yellow
사전 종단 패치 케이블은 Bunch/Distribution 패치 케이블 또는 Mini breakout 패치 케이블이라고 합니다.스플라이스 커넥터가 필요 없는 직접 커넥터 조립을 위한 케이블 도관 및 케이블 트레이에서 주로 건물에 부설하는 데 적합합니다.
이 9/125 OS2 단일 모드 광섬유 케이블은 1G/10G/40G/100G/400G 이더넷 연결에 이상적입니다.1310nm에서 최대 10km, 1550nm에서 최대 40km의 데이터를 전송할 수 있습니다.
커넥터의 표준:
TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973.
광학 사양
| 커넥터 | LC | 재킷 외경(mm) | 10.5mm |
| 파이버 모드 | 9/125um | 재킷 색상 | 노란색 |
| 폴란드어 방법 | APC | 파장 | 1310/1550nm |
| 케이블 유형 | 멀티 파이버 브레이크아웃 2.0mm 단위 케이블 | 재킷 소재 | LSZH/PVC |

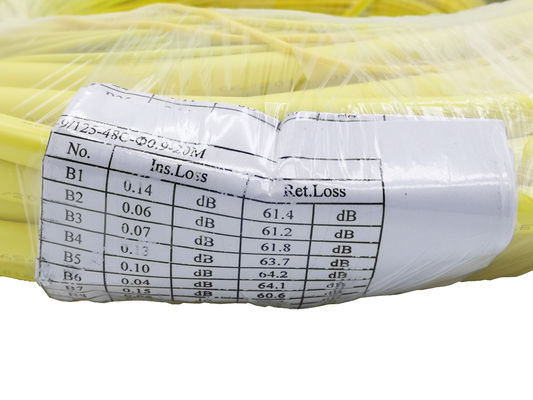

| 삽입 손실 | ≤0.3dB(IEC 등급 C) | 삽입 손실 | ≤0.12dB(IEC 등급 B) |
| 반환 손실 | SM APC≥65dB(최소) | 호환성 및 진동 | ≤0.2dB |
| 작동 온도 | -40~+75°C | 보관 온도 | -40~+85°C |
단면 품질(SM)
| 존 | 범위(음) | 긁힌 자국 | 결함 | 참조 |
| 코어 | 0-25 | 없음 | 없음 | IEC61300-3-35:2015 |
| B: 클래딩 | 25-115 | 없음 | 없음 | |
| C: 접착제 | 115-135 | 없음 | 없음 | |
| 디:연락처 | 135-250 | 없음 | 없음 | |
| E: 페룰의 나머지 부분 | 없음 | 없음 |
특징
| 섬유 수 | 케이블 외경.(mm) | 무게(kg/km) | 허용 인장 강도(N) | 스쿼시 포스 허용(N/100mm) | 최소굽힘 반경(mm) | 작동 온도(°C) | |||
| 장기간 | 단기 | 장기간 | 단기 | 장기간 | 단기 | -20°C~+60°C | |||
| 4 | 5.0 | ≈30 | 200 | 600 | 200 | 600 | 10D | 20D | |
| 8 | 6.0 | ≈40 | 400 | 800 | 200 | 800 | 10D | 20D | |
| 12 | 6.5 | ≈45 | 500 | 1000 | 200 | 1000 | 10D | 20D | |
| 24 | 8.5 | ≈65 | 600 | 1100 | 200 | 1100 | 10D | 20D | |
| 48 | 10.0 | ≈110 | 700 | 1300 | 200 | 1300 | 10D | 20D | |
| 72 | 12.5 | ≈320 | 900 | 1500 | 600 | 1500 | 10D | 20D | |
| 96 | 14.5 | ≈400 | 1000 | 1500 | 600 | 1500 | 10D | 20D | |
응용 프로그램: CATV, FTTH, FTTB, 보안 모니터, 지능형 광대역 등
더 궁금한 사항이 있으시면 +86 18688982406으로 연락해 주십시오.
핵심어: LC APC 패치 코드, 섬유 패치 코드, 코닝 패치 코드
