| 브랜드 이름: | YINGDA |
| 모델 번호: | YDPC-EKSC-1803 |
| MOQ: | 500 PC를 |
| 가격: | 0.36USD-30USD |
| 배달 시간: | 지불 후에 5-8days |

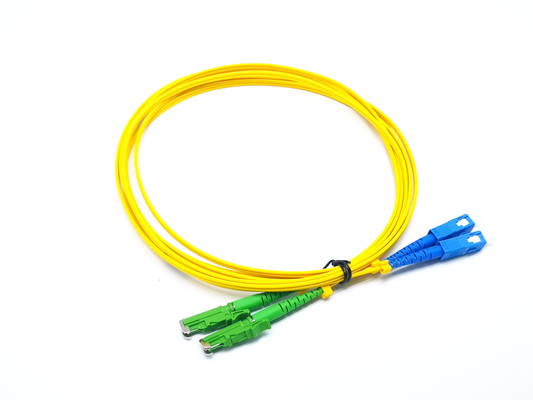

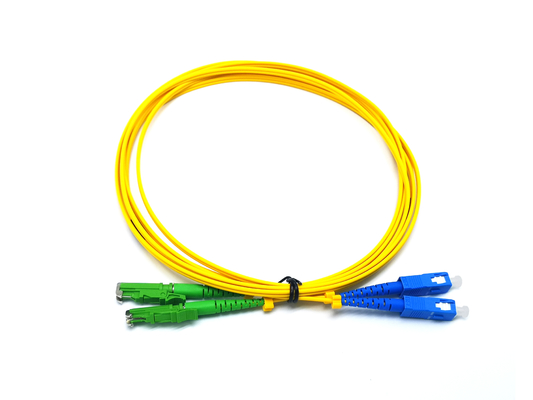

SC UPC 광 섬유용 패치 코드 단일모드에 대한 E2000 APC는 1.8 밀리미터 LSZH 입상 케이블을 단순화합니다
광섬유 점퍼에 대한 빠른 세부 사항 :
광섬유 패치 코드는 섬유 광 네트워크에 가장 일반적으로 사용한 성분 중 하나입니다.눈 패치 코드는 또한 불려진 광섬유입니다
점퍼 또는 광섬유 패치 케이블. 일반적으로 2개 종류의 광섬유 패치 코드가 있습니다 : 단일모드 광섬유 패치 코드와 다중 모드 광섬유 패치 코드.
파이버 모드는 광섬유 케이블 코어에서 광 섬유용 광 전송하는 모드를 의미합니다. 단일모드 섬유는 센터에서 9/125 um 유리 섬유이고 말벌류 색, 멀티 모드 광섬유 패치 코드가 센터와 오렌지색 재킷 색에서 50/125 또는 62.5/125 유리 섬유와 함께 있습니다.

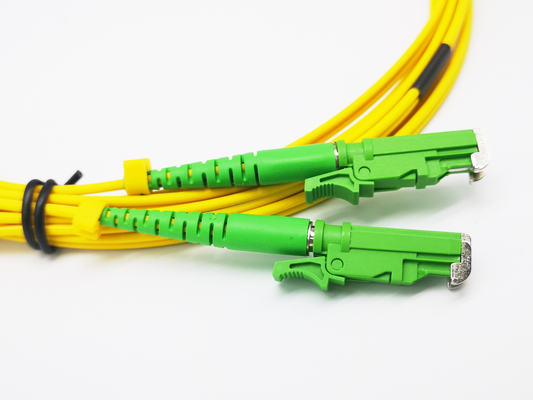

E2000 광섬유 패치 코드는 다이아몬드의 개발된 최근 방식 중 하나입니다, E2000이 황사와 스크래치에게서 물미를 보호하는데 사용된 스프링 하중식 셔터입니다. E2000 파이버 컨넥터는 SC 파이버 컨넥터의 비슷한 크기입니다.
SC 광섬유 패치 코드는 일본 회사 NTT에 의해 발명되었습니다. 그것은 가장 폭넓게 사용된 광섬유 패치 코드 중 하나입니다.
SC 광섬유 패치 코드는 좋은 내구성과 더불어 저비용, 간편성을 특징으로 합니다, SC 광섬유 패치 코드가 더 위의 잠금 탭과 함께 있습니다
케이블 말단, 그것은 추진이고, 종류 섬유 광학 커넥터를 당깁니다.
광 섬유용 패치는 테흐니컬 상술을 끈으로 묶습니다
|
항목 |
표준, 마스터 |
|
접속구의 형태 |
SC, 거리, FC.MU, DIN,D4, MPO인 LC, SC / 자동 위상 조정, FC/APC,LC/APC.MU/APC |
|
두 부분으로 된 MTRJ / 여성, MTRJ / 수컷 |
|
|
섬유형 |
|
|
9/125 SMF-28 또는 동등물 (싱글마데) OS1 |
|
|
50/125, 62.5/125 (다중 모드) OM2&OM1 |
|
|
50/125, 10G (다중 모드) OM3 |
|
|
케이블 유형 |
단순한, 두 부분으로 된 (집코드) |
|
Φ3.0mm, Φ2.0mm, Φ1.8mm |
|
|
Φ1.6mm PVC 또는 LSZH |
|
|
Φ0.9mm, Φ0.6mm은 섬유 PVC 또는 LSZH를 버퍼링했습니다 |
|
|
마멸 방식 |
UPC, SPC, 자동 위상 조정 (8과' 6') |
|
삽입 손실 |
(단일모드 마스터를 위한) ≤ 0.1dB |
|
(단일모드 표준 동안) ≤ 0.25dB |
|
|
(다중 모드를 위한) ≤ 0.25dB |
|
|
JDS RM 3750에 의해 시험됩니다 |
|
|
|
UPC ≥ 50dB |
|
SPC ≥ 55dB |
|
|
APC ≥ 60dB (typ.65dB) |
|
|
JDS RM3750에 의해 시험됩니다 |
|
|
반복성 |
±0.1dB |
|
작동 온도 |
85' Ｃ에 대한 -40' Ｃ |
|
(단일모드를 위해) |
물미 말단 면 반지름 |
|
(APC에 대해) 7 밀리미터 ≤ Ｒ ≤ 12 밀리미터 |
|
|
(표준 동안) 10 밀리미터 ≤ Ｒ ≤ 25 밀리미터 |
|
|
(마스터를 위한) 꼭대기 오프셋 ≤ 30 μm |
|
|
(표준 동안) 꼭대기 오프셋 ≤ 50 μm |
|
|
-50nm ≤ Ｕ ≤ 50nm보다 저가로 공급하 |
|
|
DORC ZX-1에 의해 시험됩니다 |
E2000 패치 코드 특징
SC 패치 코드 응용 :
섬유 통신 시스템, 섬유 접속 네트워크, 데이터 전송, CATV, LAN, 시험 장비, 광섬유 센서, 등
이링다 피브라 눈의 패치 코드는 합리적 곡률 반경에서 잘 싸여지고 집코드 패치 코드가 보호하도록 공동인 탈출과 연결기를 장소로 감싸기 위한 나일론 관계에 열 쉬링크 튜브를 사용할 것입니다. 수 표시는 이중 접속부를 구별하기 위해 ３등공사 또는 1/2를 좋아합니다.

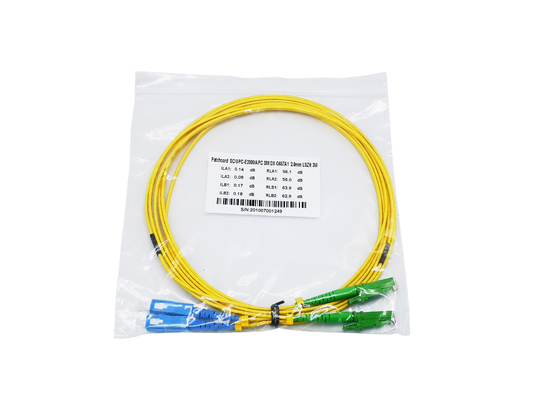

연결선은 플라스틱 백, 100% 품질 보증에 테스트 리포트 스티커로 전달될 것입니다.
로고, 브랜드, 제조, 부품번호, 프로젝트 정보, 기타 등등과 주문 제작된 스티커를 받아들이세요.
순서 정보
| 항목 | 매개 변수 |
| 접속구의 형태 | 거리, SC, LC, MU, MPO, E2000, MTRJ, SMA인 FC |
| 단부면 | UPC PC 자동 위상 조정 |
| 케이블 직경 | Ф0.9mm, Ф1.6mm,Ф1.8mm, Ф2mm, Ф2.4mm, Ф3mm,Ф3.5mm,2.0*3.0mm,2.0*5.0mm,4.0*7.0mm,3.5*6.5mm, 기타 등등 |
| 섬유 번수 | 단순하게, 두 부분으로 되, 4 핵심, 6 핵심, 8 핵심, 12 핵심 고객은 상술합니다 |
| 섬유형 | G652B, G652D, G655, G657A1, G657A2, 50/125, 음 62.5/125 um,OM3 (50/125-150), OM4 (50/125-300) 기타 등등. |
| 커넥터 하우징 색 | 푸르고 베이지색이, 연한 녹청색이, 자주빛이, 장미 레드, 녹색이, 기타 등등 |
| 부트 색 | 회색이고 푸르, 녹색이, 하얗, 빨갛, 검, 녹색이, 기타 등등 |
| 케이블 피복 : | PVC, LSZH, 열 가소성 폴리우레탄 수지, PE, 기타 등등 |
| 케이블 길이 | 맞춤화됩니다 |
|
|
