| MOQ: | 500 PC |
| 가격: | 0.36USD-30USD |
| 표준 포장: | 1개/상자, 200pcs/판지 상자 |
| Delivery period: | 결제 후 7 일 |
| 결제 방법: | Western Union, t/t |
| 공급능력: | 달 당 60,000 PC |
푸시 가능한 패치 코드는 다음과 같습니다.밀 수 있는 광섬유 점퍼, FTTH 및 FTTX 네트워크에서 빠르고 안정적이며 복잡하지 않은 광섬유 배치를 위해 제조되었습니다. 이 사전 종단 처리된 FTTH 드롭 케이블 설계는 커플링이나 접합 없이 마이크로덕트 광섬유 솔루션이 사용되는 실내 벽, 도관 및 장소로 쉽게 라우팅할 수 있도록 고려되었습니다.

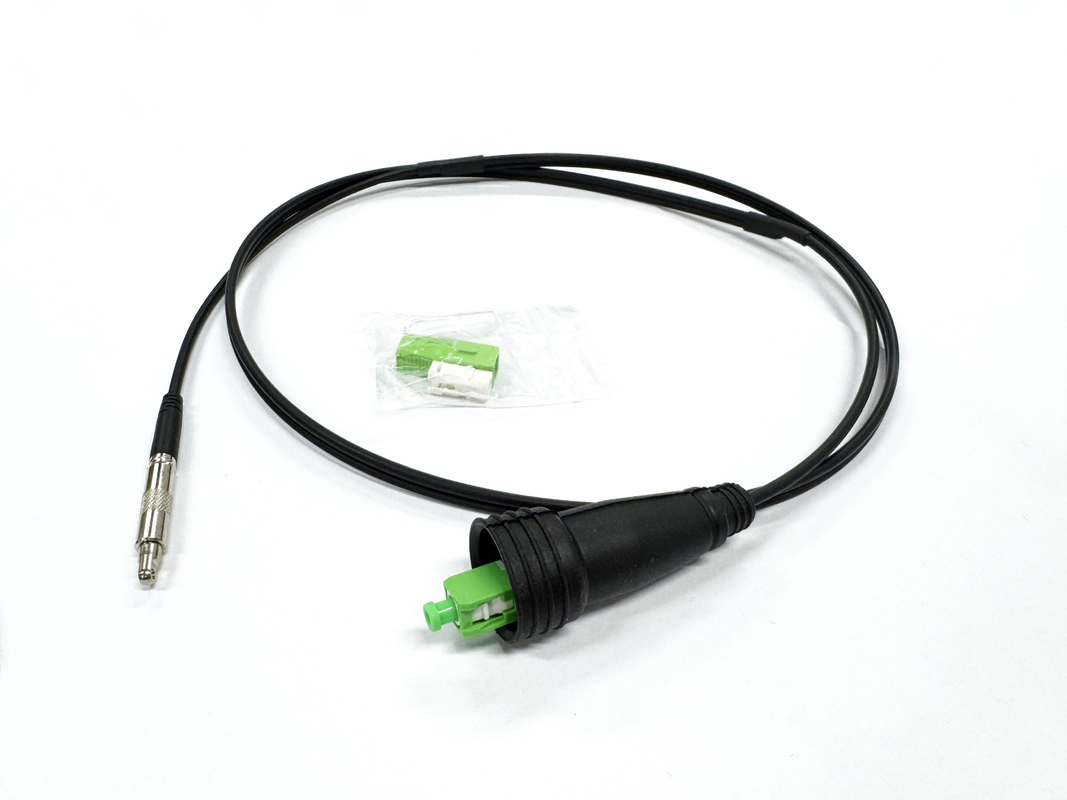

Yingda의 사전 종단 처리된 광섬유 케이블은 한쪽에 밀어 넣을 수 있는 SC 커넥터가 있어 벽을 통해 직접 당긴 다음 광섬유 어댑터로 도킹할 수 있고, 다른 쪽은 고무 씰이 있는 표준 SC 커넥터이며 실외 광섬유 스플리터 박스와 연결하도록 설계되었으며 고무 씰은 물이 들어가는 것을 방지합니다.
제품 설명:
YINGDA 푸시형 케이블 어셈블리는 빠르고 안정적인 FTTX 배포를 위해 유연하고 푸시 가능한 사전 종단 광섬유 드롭 솔루션을 제공합니다.
총알 푸시형 커넥터를 사용하면 대부분의 FTTX 시나리오에서 일반적으로 나타나는 미세 덕트와 작은 구멍을 통해 사전 커넥터화된 케이블을 설치할 수 있습니다. 이 케이블은 대형 도관을 사용하거나 고객의 벽에 큰 구멍을 뚫지 않고도 설치할 수 있습니다.
이 총알 푸시형 어셈블리는 작은 구멍과 마이크로덕트를 통해 성공적으로 밀어 넣을 수 있습니다. 손으로 밀어내는 거리는 굽힘 빈도와 덕트 품질에 따라 다릅니다. 밀어 넣을 수 있는 사전 종단 처리된 커넥터가 있는 견고한 원형 드롭 케이블은 광케이블 배치 비용은 물론 고객 드롭 케이블 취급 및 연결의 어려움과 본질적인 기술을 줄여줍니다.
사양
|
파이버 모드 |
단일 모드 |
|
섬유 수 |
1 |
|
폴란드어 또는 페룰 인터페이스 유형 |
APC |
|
커넥터 A |
메탈 SC APC |
|
커넥터 B |
고무 부트가 있는 SC APC |
|
케이블 길이 |
맞춤형 |
|
재킷 재료 |
실내외 LSZH 재질 |
|
외부 재킷 색상 |
검정색 또는 흰색 |
|
외부 재킷 직경(mm) |
3.0mm 또는 2.0*5.0 플랫 드롭 |
|
섬유 종류 |
G657A2 |
|
내부 케이블 직경 |
0.9mm |
|
내부 케이블 색상 |
파란색 |
|
보관 온도 |
-20°C ~ 60°C |
|
설치 온도 |
-5°C ~ 50°C |
|
작동 온도 |
-20°C ~ 60°C |
|
크러시(N/100mm) |
1000 |
|
최대 인장 하중(장기) |
150N |
|
최소 인장 하중(단기) |
400N |
| 목 | 값 |
| 커넥터 | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45 등 |
| 작동 파장 | 1260-1650nm |
| 섬유 종류 | G652D, G657A2, G657A1, G655, G657B3, OM1 OM2 OM3 OM4,OM5 등 |
| 케이블 재킷 | LSZH, PVC, PE, TPU 등 |
| 폴란드식 매너 | UPC, APC(8°), PC |
| 섬유 곡률 반경 | ≥ 40mm(G.652D 및 G.655C); ≥ 20mm(G.657A2만 해당) |
| 삽입 손실 | ≤ 0.1dB(마스터)
≤ 0.3dB(표준) JDS RM 3750으로 테스트됨 |
| 반사 손실 | UPC ≥ 55dB, APC ≥ 60dB(일반 65dB) – 단일 모드
UPC≥ 35dB(일반 38dB) - 다중 모드 JDS RM3750으로 테스트됨 |
| 반복 능력 | ±0.1dB |
| 작동 온도 | -40°C ~ 85°C |
| 기하학 요구 사항
(싱글 모드의 경우) |
깃봉 끝 얼굴 반경:
7mm R 12mm(APC) 10mm ≤ R ≤ 25mm (표준) 정점 오프셋 ≤ 30μm(마스터) 정점 오프셋 ≤ 50μm(표준) 언더컷 -50nm ≤ U ≤ 50nm DORC ZX-1에 의해 테스트됨 |
| 아니요. | 품목 | 단위 | 사양 | ||
| G657A2 | |||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | ||
| 3 | 클래딩 비원형성 | % | ≤0.7 | ||
| 4 | 코어 클래딩 동심도 오류 | μm | ≤0.5 | ||
| 5 | 코팅 직경 | μm | 245±5 | ||
| 6 | 코팅 비원형 | % | ≤6.0 | ||
| 7 | 클래딩 코팅 동심도 오류 | μm | ≤12.0 | ||
| 8 | 케이블 컷오프 파장 | nm | λ참조≤1260 | ||
| 9 | 감쇠(최대) | 1310nm | dB/km | ≤0.4 | |
| 1550nm | dB/km | ≤0.3 | |||
| 10 | 매크로 굽힘 손실 | 1회전×10mm 반경 @1550nm | 데시벨 | ≤0.75 | |
| 1턴×10mm 반경 @1625nm | 데시벨 | ≤1.5 | |||
애플리케이션:
FTTH / FTTX - 실내 및 실외 드롭
단독 및 다세대
FTTP 및 캠퍼스 네트워크
시골 광대역
DAS / FTTA
특징:
Telcordia GR-326에 맞게 설계 및 테스트된 종단
현장 접합을 제거하여 배포 시간이 단축되고 설치 비용이 절감됩니다.
도구가 필요 없는 설치, 벽 보호 슬리브가 쉽게 제거되고 외부 하우징이 제자리에 고정됩니다.
삽입 손실/반환 손실 보장
REACH 및 RoHS 준수
금속 커넥터가 있는 한쪽은 벽을 통해 직접 당길 수 있으며,커넥터의 금속 커넥터는 삽입 손실의 작은 변동, 높은 압축 강도, 높은 설치 밀도, 고온 저항 및 산화가 쉽지 않은 합금 재질로 만들어져 플러그를 뽑고 뽑기가 쉽습니다.작은 파이프라인이나 작은 벽 구멍에 사용됩니다.
한쪽은 고무 씰이 있는 표준 SC 커넥터로, 실외 광섬유 스플리터 박스와 연결하도록 설계되었으며 고무 씰은 물이 들어가는 것을 방지합니다.
길이는 귀하의 필요에 맞게 맞춤 설정할 수 있습니다. 1M, 5M, 10M, 20M, 50M, 100M 등.
비디오
비디오
비디오
비디오
|
|
| MOQ: | 500 PC |
| 가격: | 0.36USD-30USD |
| 표준 포장: | 1개/상자, 200pcs/판지 상자 |
| Delivery period: | 결제 후 7 일 |
| 결제 방법: | Western Union, t/t |
| 공급능력: | 달 당 60,000 PC |
푸시 가능한 패치 코드는 다음과 같습니다.밀 수 있는 광섬유 점퍼, FTTH 및 FTTX 네트워크에서 빠르고 안정적이며 복잡하지 않은 광섬유 배치를 위해 제조되었습니다. 이 사전 종단 처리된 FTTH 드롭 케이블 설계는 커플링이나 접합 없이 마이크로덕트 광섬유 솔루션이 사용되는 실내 벽, 도관 및 장소로 쉽게 라우팅할 수 있도록 고려되었습니다.
Yingda의 사전 종단 처리된 광섬유 케이블은 한쪽에 밀어 넣을 수 있는 SC 커넥터가 있어 벽을 통해 직접 당긴 다음 광섬유 어댑터로 도킹할 수 있고, 다른 쪽은 고무 씰이 있는 표준 SC 커넥터이며 실외 광섬유 스플리터 박스와 연결하도록 설계되었으며 고무 씰은 물이 들어가는 것을 방지합니다.
제품 설명:
YINGDA 푸시형 케이블 어셈블리는 빠르고 안정적인 FTTX 배포를 위해 유연하고 푸시 가능한 사전 종단 광섬유 드롭 솔루션을 제공합니다.
총알 푸시형 커넥터를 사용하면 대부분의 FTTX 시나리오에서 일반적으로 나타나는 미세 덕트와 작은 구멍을 통해 사전 커넥터화된 케이블을 설치할 수 있습니다. 이 케이블은 대형 도관을 사용하거나 고객의 벽에 큰 구멍을 뚫지 않고도 설치할 수 있습니다.
이 총알 푸시형 어셈블리는 작은 구멍과 마이크로덕트를 통해 성공적으로 밀어 넣을 수 있습니다. 손으로 밀어내는 거리는 굽힘 빈도와 덕트 품질에 따라 다릅니다. 밀어 넣을 수 있는 사전 종단 처리된 커넥터가 있는 견고한 원형 드롭 케이블은 광케이블 배치 비용은 물론 고객 드롭 케이블 취급 및 연결의 어려움과 본질적인 기술을 줄여줍니다.
사양
|
파이버 모드 |
단일 모드 |
|
섬유 수 |
1 |
|
폴란드어 또는 페룰 인터페이스 유형 |
APC |
|
커넥터 A |
메탈 SC APC |
|
커넥터 B |
고무 부트가 있는 SC APC |
|
케이블 길이 |
맞춤형 |
|
재킷 재료 |
실내외 LSZH 재질 |
|
외부 재킷 색상 |
검정색 또는 흰색 |
|
외부 재킷 직경(mm) |
3.0mm 또는 2.0*5.0 플랫 드롭 |
|
섬유 종류 |
G657A2 |
|
내부 케이블 직경 |
0.9mm |
|
내부 케이블 색상 |
파란색 |
|
보관 온도 |
-20°C ~ 60°C |
|
설치 온도 |
-5°C ~ 50°C |
|
작동 온도 |
-20°C ~ 60°C |
|
크러시(N/100mm) |
1000 |
|
최대 인장 하중(장기) |
150N |
|
최소 인장 하중(단기) |
400N |
| 목 | 값 |
| 커넥터 | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45 등 |
| 작동 파장 | 1260-1650nm |
| 섬유 종류 | G652D, G657A2, G657A1, G655, G657B3, OM1 OM2 OM3 OM4,OM5 등 |
| 케이블 재킷 | LSZH, PVC, PE, TPU 등 |
| 폴란드식 매너 | UPC, APC(8°), PC |
| 섬유 곡률 반경 | ≥ 40mm(G.652D 및 G.655C); ≥ 20mm(G.657A2만 해당) |
| 삽입 손실 | ≤ 0.1dB(마스터)
≤ 0.3dB(표준) JDS RM 3750으로 테스트됨 |
| 반사 손실 | UPC ≥ 55dB, APC ≥ 60dB(일반 65dB) – 단일 모드
UPC≥ 35dB(일반 38dB) - 다중 모드 JDS RM3750으로 테스트됨 |
| 반복 능력 | ±0.1dB |
| 작동 온도 | -40°C ~ 85°C |
| 기하학 요구 사항
(싱글 모드의 경우) |
깃봉 끝 얼굴 반경:
7mm R 12mm(APC) 10mm ≤ R ≤ 25mm (표준) 정점 오프셋 ≤ 30μm(마스터) 정점 오프셋 ≤ 50μm(표준) 언더컷 -50nm ≤ U ≤ 50nm DORC ZX-1에 의해 테스트됨 |
| 아니요. | 품목 | 단위 | 사양 | ||
| G657A2 | |||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | ||
| 3 | 클래딩 비원형성 | % | ≤0.7 | ||
| 4 | 코어 클래딩 동심도 오류 | μm | ≤0.5 | ||
| 5 | 코팅 직경 | μm | 245±5 | ||
| 6 | 코팅 비원형 | % | ≤6.0 | ||
| 7 | 클래딩 코팅 동심도 오류 | μm | ≤12.0 | ||
| 8 | 케이블 컷오프 파장 | nm | λ참조≤1260 | ||
| 9 | 감쇠(최대) | 1310nm | dB/km | ≤0.4 | |
| 1550nm | dB/km | ≤0.3 | |||
| 10 | 매크로 굽힘 손실 | 1회전×10mm 반경 @1550nm | 데시벨 | ≤0.75 | |
| 1턴×10mm 반경 @1625nm | 데시벨 | ≤1.5 | |||
애플리케이션:
FTTH / FTTX - 실내 및 실외 드롭
단독 및 다세대
FTTP 및 캠퍼스 네트워크
시골 광대역
DAS / FTTA
특징:
Telcordia GR-326에 맞게 설계 및 테스트된 종단
현장 접합을 제거하여 배포 시간이 단축되고 설치 비용이 절감됩니다.
도구가 필요 없는 설치, 벽 보호 슬리브가 쉽게 제거되고 외부 하우징이 제자리에 고정됩니다.
삽입 손실/반환 손실 보장
REACH 및 RoHS 준수
금속 커넥터가 있는 한쪽은 벽을 통해 직접 당길 수 있으며,커넥터의 금속 커넥터는 삽입 손실의 작은 변동, 높은 압축 강도, 높은 설치 밀도, 고온 저항 및 산화가 쉽지 않은 합금 재질로 만들어져 플러그를 뽑고 뽑기가 쉽습니다.작은 파이프라인이나 작은 벽 구멍에 사용됩니다.
한쪽은 고무 씰이 있는 표준 SC 커넥터로, 실외 광섬유 스플리터 박스와 연결하도록 설계되었으며 고무 씰은 물이 들어가는 것을 방지합니다.
길이는 귀하의 필요에 맞게 맞춤 설정할 수 있습니다. 1M, 5M, 10M, 20M, 50M, 100M 등.
