| MOQ: | 100개 |
| 가격: | 1.1USD-4.58USD |
| 표준 포장: | 1개/상자, 10개/마스터 상자 |
| 배송 기간: | 7일입니다 |
| 결제 방법: | T/T, 웨스턴 유니온, 머니그램 |
| 공급능력: | 달 당 20000 PC |
CWDM Mux/Demux 모듈은 박막 필터 기술을 기반으로 합니다. CWDM 기술은 동일한 광섬유 케이블을 통해 여러 채널(파장)을 사용할 수 있도록 하여 기존 광섬유 인프라의 용량을 늘릴 수 있는 유연성을 제공합니다. 각 채널은 서로 독립적으로 데이터를 전송하므로 네트워크 설계자는 서로 다른 고객 또는 애플리케이션에 대해 서로 다른 데이터 속도와 프로토콜을 전송할 수 있습니다.
CWDM은 광섬유 부족 문제를 해결하고 비즈니스의 투명한 전송을 가능하게 하며 네트워크 구축 비용을 절감할 수 있습니다. 저렴한 비용, 낮은 전력 소비, 소형 컴팩트 디자인으로 메트로 집선 및 액세스 계층에서 단시간 내에 전송하는 데 널리 사용됩니다.

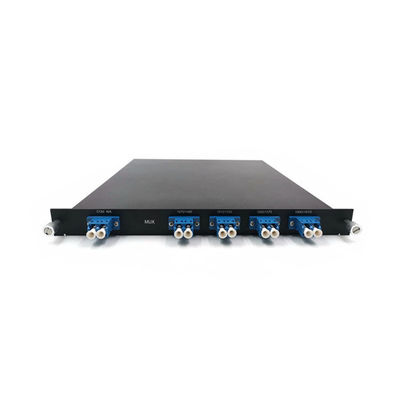

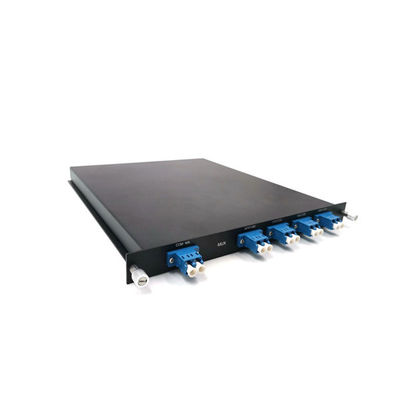

당사의 CWDM Mux/Demux 제품은 단일 광섬유에서 최대 16채널 또는 18채널 멀티플렉싱을 제공합니다. 표준 CWDM Mux/Demux 패키지 유형에는 ABS 박스 패키지, LGX 패키지 및 19” 1U 랙 마운트가 포함됩니다.
Mux CWDM 모듈특징
낮은 삽입 손실loss 및 낮은 PDL
높은채널격리
채널 간 균일성 우수
높은 신뢰성 및 안정성
Telcordia준수
RoHS 준수
WDM 모듈응용 분야
ü 광대역 네트워크
ü PON 네트워크
ü CATV시스템
ü CWDM 시스템
CWDM Mux Demux 모듈사양
|
매개변수 |
단위 |
4CH |
8CH |
12CH |
18CH |
|
|
작동 파장 |
nm |
1260~1620 |
||||
|
채널 간격 |
nm |
20 |
||||
|
중심 파장 |
nm |
ITU,ITU+1 |
||||
|
중심 파장 정확도 |
nm |
±0.8 |
||||
|
통과 대역 @-0.5dB |
nm |
±6.5 |
||||
|
포트 삽입 손실 |
dB |
≤1.3 |
≤2.6 |
≤3.6 |
≤3.8 |
|
|
링크 손실 |
dB |
≤2.1 |
≤3.3 |
≤4.1 |
≤4.3 |
|
|
격리 |
인접 |
dB |
≥30 |
|||
|
비인접 |
dB |
≥40 |
||||
|
리플 |
dB |
≤0.5 |
||||
|
편광 의존 손실 |
dB |
≤0.2 |
||||
|
반사 손실 |
dB |
≥40 |
||||
|
지향성 |
dB |
≥50 |
||||
|
전력 |
mw |
≤300 |
||||
|
광섬유 유형 |
/ |
G657.A1(0.9mm 튜브, 2.0mm 튜브) |
||||
|
광섬유 길이 |
m |
0.5+/-0.05&Customized |
||||
|
커넥터 |
/ |
LC/UPC&Customized |
||||
|
작동 온도 |
℃ |
-20~75 |
||||
|
보관 온도 |
℃ |
-40~85 |
||||
|
하우징 |
mm |
155*129*29,215*190*42,484*250*44 |
||||
참고:
모든 사양에는 모든 편광 상태와 모든 작동 온도 및 모든 지정된 파장 범위가 포함됩니다.
모든 데이터는 커넥터가 없으며, 한 쌍의 커넥터 삽입 손실은 0.3dB 미만입니다.
Mux Demux 모듈구조 다이어그램 아래 참조아래 참조)포장 및 배송:
기계적 치수( 아래 참조)포장 및 배송:
