| 브랜드 이름: | Yingda |

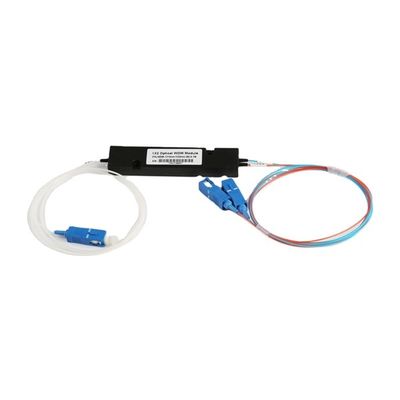

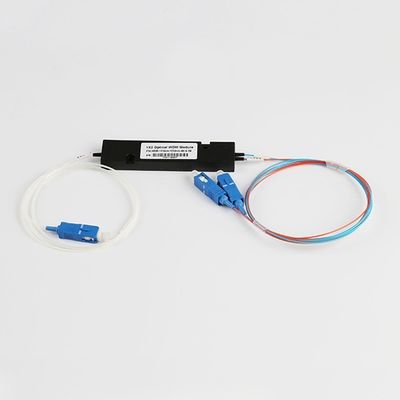

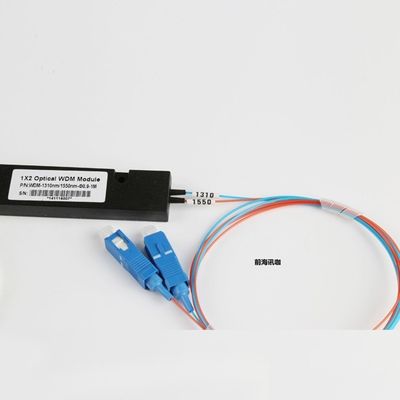

| 모델 번호: | FWDM 1x2-SC UPC 0.9mm ABS |
| MOQ: | 100개 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 7일입니다 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
FWDM 장치는 환경적으로 안정적인 얇은 필름 필터 기술을 기반으로합니다. 플리터 wdm 장치는 넓은 파장 범위에서 다른 파장의 빛을 결합하거나 분리합니다.
특징
낮은 삽입 손실
높은 고립성
높은 안정성 및 신뢰성
적용
섬유 레이저
섬유 증폭기
시험 장비
이 장치는 다양한 파장 (1310nm/1490nm/1550nm) 의 빛을 넓은 파장 범위에서 결합하거나 분리합니다.
이는 양방향 통신을 달성하기 위해 단일 섬유의 용량을 확장 할 수 있습니다. 광망 업그레이드 및 확장에 널리 사용되는,또는 새로운 포괄적인 광학 전송 솔루션을 도입.
사양
| 매개 변수 | FWDM 4/35 | FWDM 5/35 | FWDM 35/5 | |
| 패스 밴드 파장 범위 (nm) | 1480~1500 | 1540~1560년 | 1260~1360 & 1480~1500 | |
| 반사 대역1 파장 범위 (nm) | 1260 ~ 1360 | 1260 ~ 1360 | 1540~1560년 | |
| 반사 대역1 파장 범위 (nm) | 1540~1560년 | 1480~1500 | ||
| 삽입 손실 (dB) | 반사 채널 | ≤0.6 | ||
| 패스 채널 | ≤0.8 | |||
| 패스 밴드 리플러 (dB) | <0.3 | |||
| 격리 (dB) | 반사 채널 | > 15 | ||
| 패스 채널 | >30 | |||
| 삽입 손실 온도 민감도 (dB/°C) | <0.005 | |||
| 양극화 의존적 손실 (dB) | <0.1 | |||
| 극화 모드 분산 (ps) | <0.1 | |||
| 지시성 (dB) | >50 | |||
| 반환 손실 (dB) | >50 | |||
| 최대 처리 전력 (mW) | 500 | |||
| 작동 온도 (°C) | -20 ~ +70 | |||
| 저장 온도 (°C) | -40 ~ +85 | |||
| 패키지 크기 (mm) | 1. Φ5.5 x L34 ( 900um 느슨 튜브)
2. Φ5.5 x L30 (거벗은 섬유를 위해) 3. L90xW20xH9.5 (2.0/3.0mm 케이블) |
|||
참고:
커넥터가 있는 장치의 경우 IL는 0.3dB 높고, RL는 5dB 낮고, ER는 2dB 낮습니다. 기본 커넥터 키는 느린 축으로 정렬됩니다.
패키지 정보:
