| 브랜드 이름: | Yingda |
| 모델 번호: | 1*2 FBT 커플러 15%:85% |
| MOQ: | 100개 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 7일입니다 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |

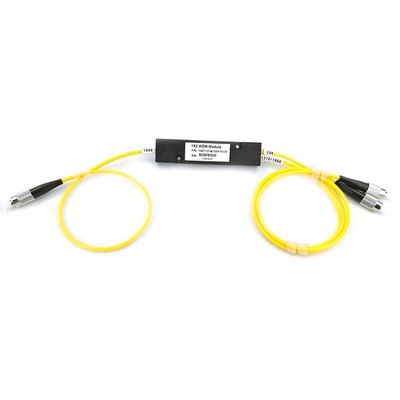

FWDM 장치는 환경적으로 안정적인 박막 필터 기술을 기반으로 합니다. 필터 WDM 장치는 광범위한 파장 범위에서 서로 다른 파장의 빛을 결합하거나 분리합니다.
특징
낮은 삽입 손실
높은 격리
높은 안정성과 신뢰성
응용 분야
광섬유 레이저
광섬유 증폭기
테스트 장비
이 장치는 광범위한 파장 범위(1310nm/1490nm/1550nm)에서 서로 다른 파장의 빛을 결합하거나 분리합니다.
단일 광섬유의 용량을 확장하여 양방향 통신을 달성할 수 있으므로 광 네트워크 업그레이드 및 확장에 널리 사용되거나 새로운 포괄적인 광 전송 솔루션 등을 도입할 수 있습니다.
사양
| 매개변수 | FWDM 4/35 | FWDM 5/35 | FWDM 35/5 | |
| 통과 대역 파장 범위(nm) | 1480~1500 | 1540~1560 | 1260~1360 & 1480~1500 | |
| 반사 대역1 파장 범위(nm) | 1260 ~ 1360 | 1260 ~ 1360 | 1540~1560 | |
| 반사 대역1 파장 범위(nm) | 1540~1560 | 1480~1500 | ||
| 삽입 손실(dB) | 반사 채널 | ≤0.6 | ||
| 통과 채널 | ≤0.8 | |||
| 통과 대역 리플(dB) | <0.3 | |||
| 격리(dB) | 반사 채널 | > 15 | ||
| 통과 채널 | >30 | |||
| 삽입 손실 온도 감도(dB/℃) | <0.005 | |||
| 편광 의존 손실(dB) | <0.1 | |||
| 편광 모드 분산(ps) | <0.1 | |||
| 지향성(dB) | >50 | |||
| 반사 손실(dB) | >50 | |||
| 최대 전력 처리(mW) | 500 | |||
| 작동 온도(℃) | -20 ~+70 | |||
| 보관 온도(℃) | -40 ~+85 | |||
| 패키지 치수(mm) | 1. Φ5.5 x L34(900um 루즈 튜브용)
2. Φ5.5 x L30(베어 파이버용) 3. L90xW20xH9.5(2.0/3.0mm 케이블용) |
|||
참고:
커넥터가 있는 장치의 경우 IL은 0.3dB 더 높고 RL은 5dB 더 낮으며 ER은 2dB 더 낮습니다. 기본 커넥터 키는 느린 축에 맞춰져 있습니다.

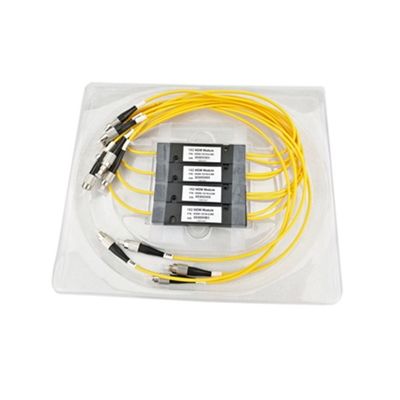

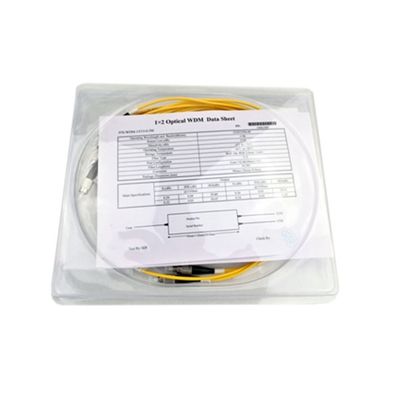

패키지 정보:
|
|
