| 브랜드 이름: | Yingda |
| 모델 번호: | 1*2 FBT 커플러 15%:85% |
| MOQ: | 100개 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 7일입니다 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
단일 모드 듀얼 윈도우 커플러 1×2, 2×2는 매우 낮은 삽입 손실, 낮은 편광 의존성 및 뛰어난 환경 안정성을 제공합니다. 50/50에서 1/99까지 정확한 결합비, 250um 베어 파이버, 3mm 및 900um 루즈 튜브 파이버 유형을 모두 1310 nm 및 1550 nm 윈도우의 넓은 파장 범위에서 매우 엄격한 균일성으로 사용할 수 있습니다. 단일 모드 듀얼 윈도우 커플러는 모든 종류의 광 통신 시스템에서 전력 분할 및 모니터링 기능을 수행하는 데 광범위하게 적용됩니다.
특징
낮은 삽입 손실
높은 격리
높은 안정성 및 신뢰성
응용 분야
파이버 레이저
파이버 증폭기
테스트 장비

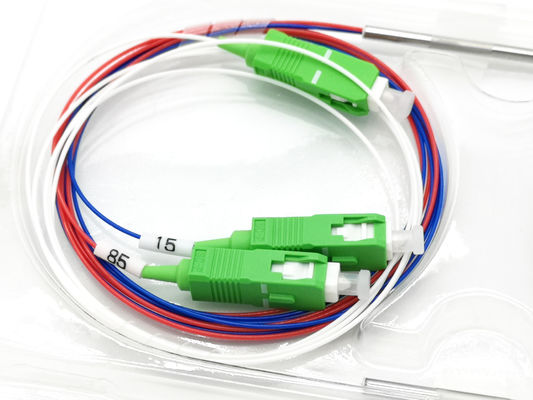

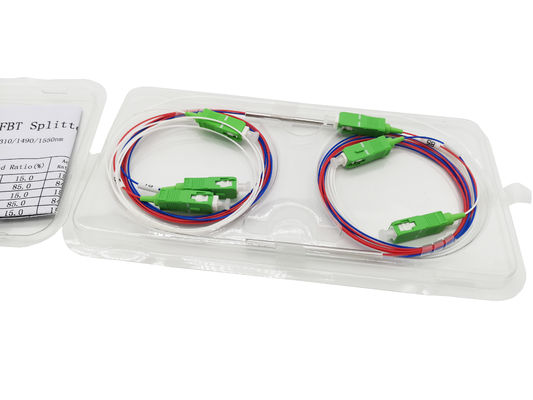

1×2 FBT 분배기는 1개의 파이버 입력 피그테일과 2개의 파이버 출력을 가지며, 커넥터에 연결되는 두 피그테일은 칩(PLC 분배기의 경우)이 아닌 용접기를 사용하여 융합되며, 조인트 외부에는 이를 보호하기 위한 스테인리스 스틸 튜브가 있습니다.
사양
1*2 FBT 커플러 결합비 I삽입 손실 변환 차트
| 결합비 | 삽입 손실 | |
| 프리미엄 | A 등급 | |
| 40/60 | 4.7/2.7 | 5.0/2.9 |
| 30/70 | 6.0/1.9 | 6.4/2.1 |
| 20/80 | 7.9/1.2 | 8.5/1.4 |
| 10/90 | 11.3/0.5 | 12.0/0.8 |
| 5/95 | 14.0/0.35 | 14.6/0.43 |
| 1/99 | 22.5/0.25 | 23.0/0.35 |
| 결합비(%) | 1~50 | |
| 지향성 (dB) | >55 | |
| 작동 온도 (℃) | -20 – + 85 | |
| 보관 온도 (℃) | -40 – + 85 | |
| 파이버 유형 | Corning 단일 모드 SMF-28, DS 파이버 또는 플렉스 코어 | |
| 파이버 피그테일 길이 (m) | 1 | |
| 포트 구성 | 1×2 또는 2×2 | |
| 패키지 치수 | 패키지 D,E,F,G | |
참고:
커넥터가 있는 장치의 경우 IL은 0.3dB 더 높고, RL은 5dB 더 낮으며, ER은 2dB 더 낮습니다. 기본 커넥터 키는 느린 축에 맞춰져 있습니다.

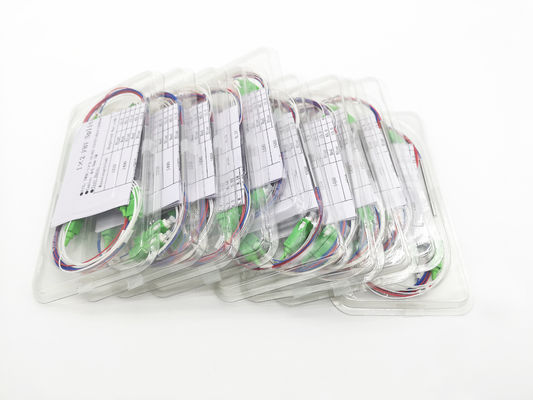

패키지 정보:
