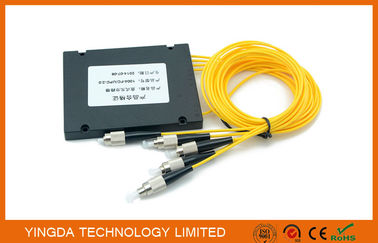

ABS Platic Box Optical Fiber Splitter , PLanar Lightwave Circuit Splitter Module FC 1.5M

아BS Platic 상자 광섬유 쪼개는 도구, 평면 광파 회로 쪼개는 도구 단위 FC 1.5M

  • 하이 라이트

    광섬유 분배기

    ,

    PLC를 분배기

  • 커넥터
    FC/UPC
  • 섬유 종류
    단일 모드 G657A1
  • 삽입 손실
    7.3/7.0dB
  • 최대 균등성 (.)
    1.5dB
  • 파장
    1260년 - 1650 nm
  • 최대 PDL (.)
    0.2dB
  • 모듈 크기
    100×80×10mm
  • 정연한 관 크기
    40×4×4mm
  • 편평한 관 크기
    60×7×4mm
  • 원래 장소
    중국
  • 브랜드 이름
    YINGDA
  • 인증
    ISO SGS ROHS
  • 모델 번호
    YD-PLC-MM-104-FC-15
  • 최소 주문 수량
    50 PC를
  • 가격
    negotiable
  • 포장 세부 사항
    1pc/box
  • 배달 시간
    지불 후에 5-8days
  • 공급 능력
    한달에 10000 PC를

아BS Platic 상자 광섬유 쪼개는 도구, 평면 광파 회로 쪼개는 도구 단위 FC 1.5M

1x4 PLC 쪼개는 도구 아BS Platic 상자, 평면 광파 회로 (PLC) 쪼개는 도구 단위 FC 1.5M


광파 회로 (PLC) 평면 쪼개는 도구는 인 광학적인 힘 관리 장치의 유형입니다
실리카 광학적인 도파관 기술을 사용하는 날조하는. 그것은 소형, 높은 신뢰도를 특색짓습니다,
넓은 작동 파장 범위 및 좋은 채널-투-채널 균등성은, 그리고 널리 이용됩니다
광 신호를 깨닫는 PON 네트워크에서 나누기 강화하십시오.

YINGDA는 특정한 신청을 위해 지어지는 1xN와 2xN 쪼개는 도구 제품의 전체적인 시리즈를 제공합니다.
모든 제품은 GR-1209-CORE-2001와 GR-1221-CORE-1999 요구에 응합니다.


특징

  • 낮은 삽입 손실
  • 낮은 PDL
  • 높은 고립
  • 소형 디자인
  • 좋은 채널-투-채널 균등성
  • 넓은 작동 파장
  • 높은 신뢰도 및 안정성


신청

  1. FTTH
  2. PON 네트워크
  3. CATV 연결
  4. 통신 장비


명세


작동 파장 (nm)

1260~1650

섬유 유형

고객의 순서로 G657A1 또는

항구 윤곽

1x4

1x8

1x16

1x32

1x64

삽입 손실 (dB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

손실 균등성 (dB)

0.6

0.8

1.2

1.5

2

분극 의존하는 손실 (dB)

0.2

0.2

0.25

0.3

0.35

파장 의존하는 손실 (dB)

0.3

0.3

0.5

0.5

0.5

온도 의존하는 손실 (- 40~85) (dB)

0.4

0.4

0.5

0.5

0.5

복귀 손실 (dB)

55/50

작용 온도

-40~+85

지향성 (dB)

≥ 55

저장 온도

-40~+85



도표 2 – 2×N PLC 쪼개는 도구


매개변수

2×2

2×4

2×8

2×16

2×32

작동 파장 (nm)

1260~1650

섬유 유형

지정되는 SMF-28e 또는 고객

삽입 손실 (dB)
(S/P 급료)

4.2

7.6

11.0

14.5

17.5

손실 균등성 (dB)

0.8

1.5

1.5

2.0

2.5

복귀 손실 (dB)
(S/P 급료)

50/55

50/55

50/55

50/55

50/55

분극 종
 손실 (dB)

0.2

0.2

0.3

0.4

0.4

지향성 (dB)

55

55

55

55

55

파장 종
 손실 (dB)

0.3

0.5

0.5

0.5

0.5

온도 안정도
(- 40~85 °C) (dB)

0.5

0.5

0.5

0.5

0.5

작용 온도 (°C)

-40~85

저장 온도 (°C)

-40~85

단위 차원 (mm)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


주:

  • 연결관 없이 지정하는.
  • 연결관 당 추가 0.2dB 손실을 추가하십시오.
