| 브랜드 이름: | YINGDA |
| 모델 번호: | 1시 9분 PLC 분배기 |
| MOQ: | 100 PC |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 뒤에 있는 5-8days |
| 지불 조건: | 웨스턴 유니온, 전신환, 머니그램 |
FTTR 1:9 1x9 70/30 불균형 광섬유 미니 스플리터 스틸 튜브 NAP 1X2+1X8 스플리터
1X9 광섬유 PLC 스플리터에 대한 빠른 세부 정보
광학 스플리터는 FTTH 네트워크의 가장 중요한 구성 요소 중 하나입니다.1x3 1x6 1x5 1x9 1x12 1x24 단일 모드 및 멀티 모드 스플리터 수요가 증가하고 있습니다.이 1x9 Splitter의 전신은 FBT 1X2 융합 불균형 스플리터 (합동기) 와 1x8 PLC 균형 스플리터입니다.반대로, 1x9 스플리터 칩의 대규모 대중화는 관련 네트워크 배선의 비용을 크게 줄이지만 융합 결합기보다 더 나은 장기 광 성능을 보장합니다.
광섬유 분할기 특징
• 낮은 삽입 손실 및 높은 반환 손실
• PDL 자동 검사 시스템 (ultra low PDL가 제공됩니다)
• 높은 신뢰성 및 안정성
• B등급까지 연결 수
• 100% 대이시와 수믹스 3D 테스트
• 고저온 사이클 테스트
• 배달 전 100% 테스트
• FTTH 케이블링 솔루션은 설계 될 수 있습니다.
1x9 스플리터사양
| 분할 비율 (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| 작동 파장 (nm) | 1260년~1650년 | ||||
| 섬유 종류 | G657A 또는 사용자 정의 | ||||
| ILmax ((dB) | 채널 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| 채널 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL 단위 dB | 채널 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| 회수 손실 (dB) | ≥55 | ||||
| 지시성 (dB) | ≥55 | ||||
| PDL (최다) | 0.3 | 0.3 | 0.3 | 0.3 | |
| 균일성 (최다) | 0.8 | 0.8 | 0.8 | 0.8 | |
| 파장 의존적 손실 (dB) | ≤0.3 | ||||
| TDL (최고) | 0.5 | ||||
| 작동 온도 | -40 ~ +85 | ||||
| 저장 온도 | -40 ~ +85 | ||||
| 차원 (mm) / LXWXH | 껍질이 없는 섬유 | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900m | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| ABS 박스 | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
참고:
1연결 장치 없이 지정
2. 커넥터를 포함하여 추가 0.2dB 손실을 추가
불균형 광분열 속도 세부 정보:

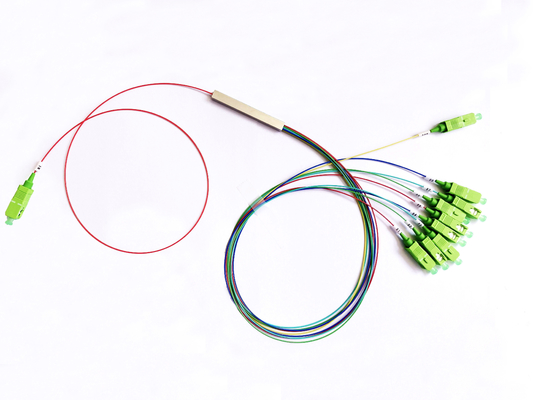

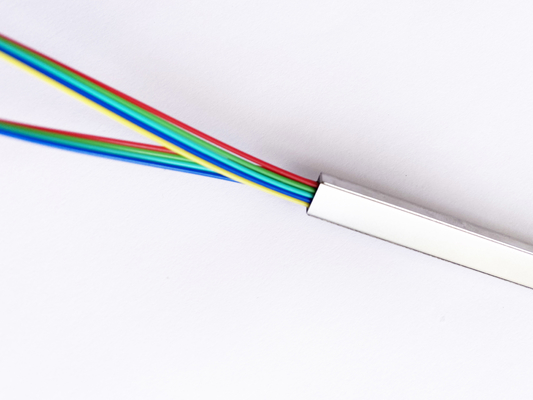

1x9 불균형 스플리터는 1x8 스플리터와 같은 강철 튜브 60*7*4mm를 사용합니다. 입력 1, 출력 9= 4*2+1pcs 섬유 배열
섬유 색상은 다채롭고, 느슨한 튜브 900um는 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은색, 등과 같이 구분 할 수 있습니다.

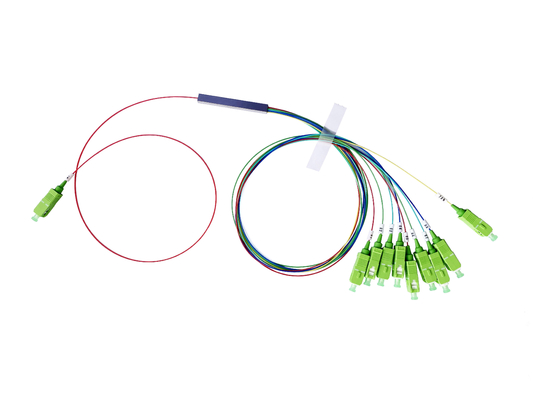

분할 비율을 구별하기 위해, 표시하는 파란색과 같은 다른 색을 사용,이 특별한 칩 1x9 불균형 분할 비율을 보장 동등한 유형이 아니라,특수 요구 사항과 유연한 광학 응용을 충족시킬 수 있습니다., 5G FTTR 네트워크에서 널리 사용되고 있습니다.
광분열기의 출력은 70/30 80/20 60/40 또는 85/15% 4 타입으로 나눌 수 있습니다.

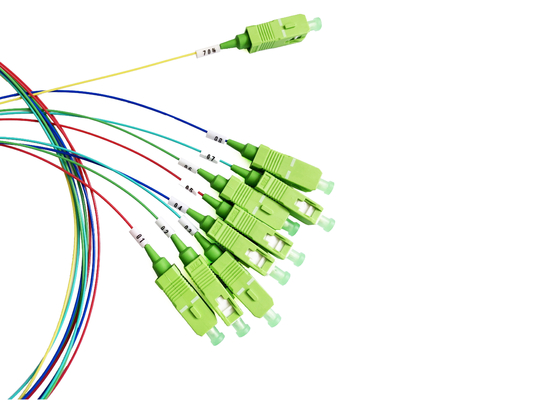

모든 종류의 광 연결 장치가 사용할 수 있습니다. SC FC LC ST; 폴란드 방법: UPC, APC;
입력 출력 빗줄 길이는: 0.5m, 1m, 1.5m, 등
GPON 스플리터 애플리케이션
1: 9 광학 스플리터 블록리스 타입만 구매하면 테스트 보고서와 함께 블리스터 상자에 포장됩니다. 튜브, 커넥터 또는 케이블은 좋은 보호로 블리스터 상자에 고정됩니다.
연결 장치로 미리 끝내고 광학 잠자리 상자 또는 유통 상자에 조립하는 것은 배달 전에 공장에서 받아 들일 수 있습니다.
CTO 섬유 상자와 자주 작업
섬유 박스 CTO 10코어 파이버 박스 CTO 12코어
|
