| 브랜드 이름: | YINGDA |
| 모델 번호: | GYFXTY |
| MOQ: | 2 킬로미터 |
| 가격: | 협상 가능 |

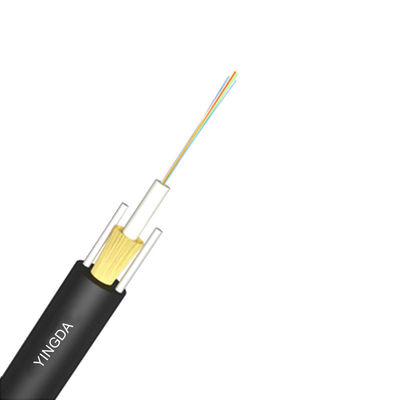

섬유는고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수 충전용 콤파운드로 채워집니다. PBT 외부의는 강관을 풉니다, 강도 부재와 두개의 평행한 FRP 강도 부재가 양쪽 양측에 위치하기 때문에 아라미드 얀 (케블라)이 있습니다. 더 케이블은 폴리에틸렌 (PE) 덮개로 완료됩니다.
애플리케이션
특징

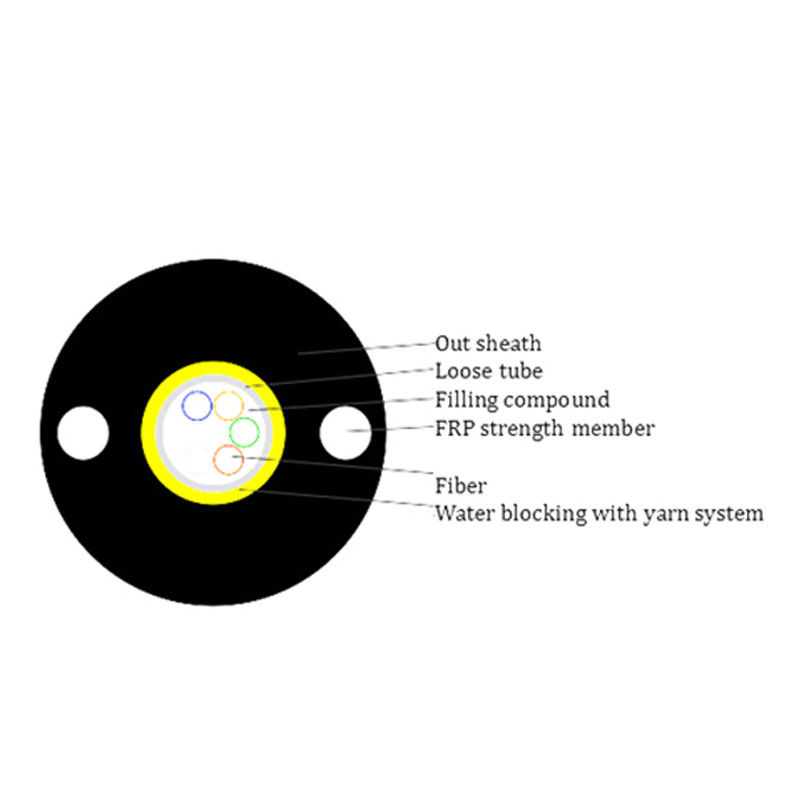

케이블 구조
| 케이블 유형 | GYFXTY | |
| 섬유의 수 | 2~24core | |
| 방습벽 | 물 블럭킹 테이프 | |
| 루즈 튜브 | 재료 | PBT |
| 지름 | Ф2.2(outer/inner) | |
| 튜브-필링 | 튜브 충진 혼합물 | |
| 강도 부재 | 재료 | FRP |
| 지름 | 2 PC | |
| 외부 쉬스 | 재료 | PE |
| 지름 | 1.8±0.2mm | |
섬유색
| 섬유의 수마다 8 핵심을 관을 다세요 | 1 | 2 | 3 | 4 | 5 | 6 |
| 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨강 | 검정색 | 노랑색 | 바이올렛 | 분홍색 | 물 | |
| 색 13~24는 검은 탐침과 함께 표시될 것입니다.흑색 컬러를 위해 어떤 필요도 검은 탐침을 표시했고 그 대신에 천연 색상을 사용하지 않을 것입니다. | ||||||
케이블 기계적 특성
| 핵심 | 케이블 직경 | 중량 |
| 2~24 | 7.2 밀리미터 | 45±2kg/km |
| 민 굽힘 반지름(MM) | 장기 | 10D |
| 민 굽힘 반지름(MM) | 단기간 | 20D |
| 민 허용 장력 힘(N) | 장기 | 500 |
| 민 허용 장력 힘(N) | 단기간 | 1200 |
| 로드 (N/100mm)를 압도하세요 | 장기 | 300 |
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 |
| 작동 온도 (C) | -40+70 | |
| 설치 온도(C) | -20+60 | |
파이버 특성
| 섬유 방식 | 유닛 | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3-300 | |
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | 400 | 160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | 800 | 500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | 1302, ≤1322 | ---- | ---- | 1295, ≤1320 | |
| 제로 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | 1180, ≤1330 | 1180, ≤1330 | ---- | ---- | ---- | |
| 케이블 결산일 사고 방식 λcc | 별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) | ---- | ---- | 0.200+/ -0.015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
| 양방향성이 (평균을 내딛으세요 측정) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | ||||||
| 차이 후방산란 계수 | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | |||
| 핵심 이중 뇌막 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| 코팅 / 푸른머리되새 동심원으로 에러 | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| 핵심 / 피복재 콘엔트리시티 에러 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| 컬(반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- |
패키지
| 1.충전（充塡） 물질 : 나무로 된 드럼 |
| 2.패킹 길이 : 케이블의 표준 길이는 2 킬로미터일 것입니다. 기타 케이블 길이는 또한 필요할 경우에 고객에 의해 이용 가능합니다 |
|
|
