| 브랜드 이름: | YINGDA |
| 모델 번호: | GYXTC8Y |
| MOQ: | 2 킬로미터 |
| 가격: | 협상 가능 |

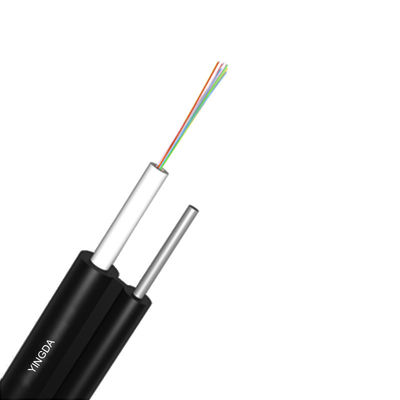

그림 8 자부지식 철도 메신저 와이어 광섬유 케이블 GYXTC8Y
섬유는 고모듈 플라스틱으로 만든 느슨한 튜브에 배치됩니다. 느슨한 튜브는 섬유를 유지하기 위해 물에 저항하는 채식 화합물로 채워집니다.그리고 야외 사용에 적합합니다., 그리고 그 다음 PE 외부 껍질로 깨지거나 나쁜 당기는 것을 보호하기 위해. 1 더 철 메신저 와이어가 있습니다.충분한 견고성을 유지하기 위해.
섬유 드롭 케이블 적용
특징

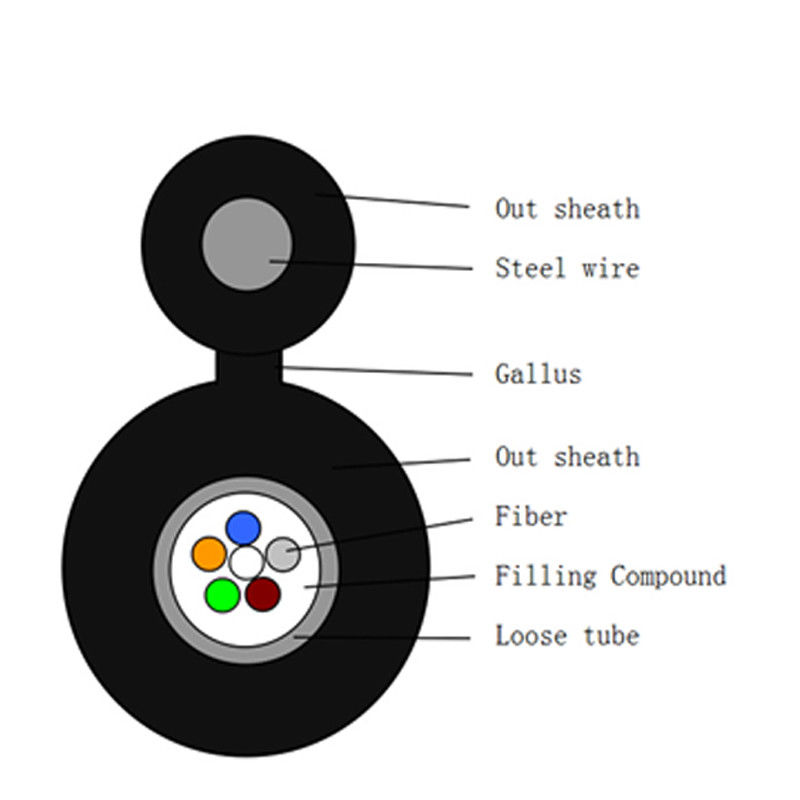

케이블 구조
| 케이블 종류 | GYXTC8Y | |
| 섬유의 수 | 2~12코어 | |
| 습기 장벽 | 물 차단 시스템 | |
| 중앙 강도 구성원 | 소재 | FRP |
| 지름 | 10.4mm | |
| 정신력있는 멤버 | 소재 | 가연제철 실 |
| 지름 | 1.2mm | |
| 느슨한 튜브 | 소재 | PBT |
| 지름 | F2.0mm | |
| 케이블 충전 | 소재 | 케이블 충전 화합물 |
| 외면 | 소재 | PE |
| 지름 | 1.70±0.2mm | |
섬유 색상 코드
| 각 섬유의 수 튜브 8코어 |
1 | 2 | 3 | 4 | 5 | 6 |
| 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
케이블의 기계적 특성
| 원자 | 케이블 직경 | 무게 |
| 2 코어에서 24 코어 | 3.2 * 6.5mm | 55 ±5 kg/km |
| 굽기 반지름 (min) | 장기적 | 10D |
| 미인 굽기 반지름 ((mm) |
단기 | 20D |
| 허용되는 분 튼튼성 (N) |
장기적 | 600 |
| 허용되는 분 튼튼성 (N) |
단기 | 1500 |
| 분쇄 부하 (N/100mm) | 장기적 | 600 |
| 분쇄 부하 (N/100mm) | 단기 | 1500 |
| 운영 온도 (°C) |
-40+70 | |
| 설치 온도 ((°C) |
-15+60 | |
섬유 특성
| 섬유 종류 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 조건 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 분산 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | ¥400 | ¥160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | ¥800 | ¥500 | ||
| 0분산 파장 | nm | 1300~1324년 | ₹1302, ≤1322 |
- 젠장 | - 젠장 | ₹ 1295, ≤1320 |
|
| 0분산 기울기 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개별 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 차단 파장 λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 절단 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | ||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | |||
| 원심 지름 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | ||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 |
패키지 정보
| 1포장재: 목조 배 |
| 2포장 길이: 2km, 3km, 4km 또는 사용자 정의. |
| 3로고, 부품 번호, 길이, 재료, 섬유 색상 등 |
비디오
|
|
