| 브랜드 이름: | YINGDA |
| 모델 번호: | GJYFJC8H |
| MOQ: | 10km |
| 가격: | 협상 가능 |

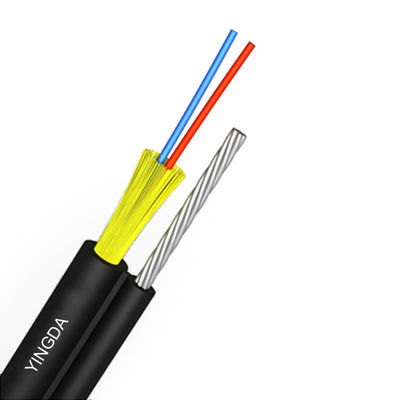

7*0.33mm 조가선과 GJYFJC8H FTTH Figure-8 광가입자망 공기 드롭 케이블 2 핵심
Figure-8 드롭 케이블은 직접적으로 말 사용자집까지 연결될 것입니다, 대역폭, 사고 방식과 전송 기술이 제한되지 않습니다. 에어리얼 마운팅에서 지원하기 위한 7 PC 강철 스트랜드가 있습니다. 그것은 프트스 섬유 접속 네트워크를 위해 사실상 인기있습니다
광섬유 케이블 응용
FTTH 케이블 특징

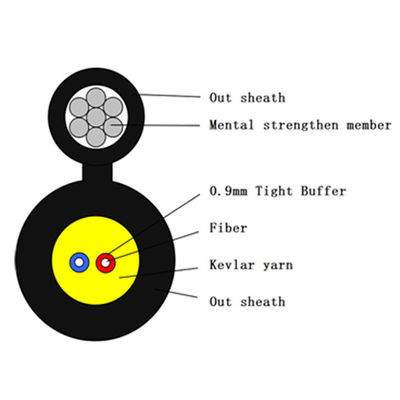

드롭 케이블 구조물
| 항목 | 기술 | |
| 섬유의 수 | 2 핵심 | |
| 섬유 | 타입 | G657A 타이트 버퍼 |
| 지름 | 250 um | |
| 강도 부재 | 재료 | 케블라 방사 |
| 셀프 지원 조가선 |
재료 | 강선 |
| 지름 | 1.2 밀리미터 강선 (7*0.33mm) | |
| 외부 쉬스 | 재료 | LSZH |
| 지름 | 1.8±0.2mm | |
| 케이블 크기 (높이 폭) | 3.5 밀리미터 × 6.5 밀리미터 | |
| 케이블 중량 | 26KG±1KG | |
| 설치 온도 범위(C) | -20+60 | |
| 작동과 수송 온도(C) | -40+70 | |
| 민 굽힘 반지름(MM) | 장기 | 15D |
| 민 굽힘 반지름(MM) |
단기간 | 30D |
| 민 허용 장력 힘(N) |
장기 | 500 |
| 민 허용 장력 힘(N) |
단기간 | 700 |
| 로드 (N/100mm)를 압도하세요 | 장기 | 500 |
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 |
| 표준 파이버 색 판별 | ||
| 아니오. | 1 | 2 |
| 색 | 청색 | 오렌지 |
광섬유 상술
| 섬유 방식 | 유닛 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | 400 | 160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | 800 | 500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | 1302, ≤1322 |
---- | ---- | 1295, ≤1320 |
|
| 제로 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | 1180, ≤1330 |
1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 결산일 사고 방식 λcc |
별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 양방향성이 (평균을 내딛으세요 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | |||||||
| 차이 백 스캐터 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 코어 직경 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅 / 푸른머리되새 동심원으로 에러 |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 에러를 동심원으로 다른 금속을 입히는 핵심 / | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬 (반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
팩 정보
| 충전（充塡） 물질 : 나무로 된 드럼 |
| 패킹 길이 : 표준 2 km,1km, 3 km,4km은 이용 가능할 수 있습니다 |
| 실크프린트 : 특화하세요 |
|
|
