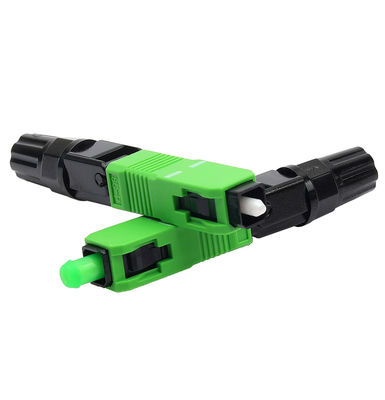

1 Core Field Installable Connector SC APC FTTH GPON Quick Splice Connector

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터

  • 하이 라이트

    1 핵심 분야 설치할 수 있는 연결기

    ,

    GPON 빠른 스플라이스 커넥터

    ,

    SC APC 분야 설치할 수 있는 연결기

  • 재료
    PEI
  • 녹색
  • 길이
    60 밀리미터 또는 55 밀리미터
  • 파이버 모드
    노모모드 9/125 um
  • 삽입 손실
    <0>
  • 복귀 손실
    >65dB
  • 깃봉 유형
    UPC
  • 패키지
    물집 상자
  • 예비품
    길이는 도구, 사용자 교범을 고칩니다
  • 적용 가능합니다
    광가입자망, FTTH
  • 적용 가능한 케이블
    2.0*3.0mm 드롭 케이블, 2.0 mm,3.0mm 원형 케이블
  • 도구는 필요했습니다
    섬유 분할기, 케이블 스트립퍼, 술 직물, 방앗간 플라이어
  • 원래 장소
    중국
  • 브랜드 이름
    YINGDA
  • 인증
    ISO
  • 모델 번호
    YDFIC-D-SA
  • 최소 주문 수량
    1000pc
  • 가격
    negotiable
  • 포장 세부 사항
    10개 pc / 물집 박스
  • 배달 시간
    7 작업 일
  • 지불 조건
    전신환, 웨스턴 유니온

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터



1Core SC APC FTTH GPON 현장 메칸치알 추운 스플라이스 커넥터 녹색 신속 설치 페이





광섬유 빠른 연결기는 극단적 장거리 배선과 광가입자망 프로젝트의 문제를 해결할 수 있는 일종의 연결기입니다, 그것이 빨리 파이버 단말 처리를 만들고, 쉽고 믿을 만하고 어떠한 싸움 없이 종결을 하고 어떤 에폭시, 어떤 끝마무리, 어떤 짜집기, 어떤 난방도 요구하지 않고, 표준 끝마무리와 짜집기 기술과 유사한 우수한 전송 파라메터를 달성할 수 있습니다. 우리는 매우 의회를 감소시키고 업 타임을 정할 수 있습니다. 미리 광택을 낸 연결기는 주로 직접적으로 말 사용자 사이트에서, FTTH 프로젝트에서 FTTH 케이블에 적용됩니다.

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 0

기술적인 매개 변수 :



모델 YDFIC-D-SA-L YDFIC-D-SA-S
차원 60mm*9mm 55mm*9mm
삽입 손실 <0>
반사 특성 ≥50dB
섬유형 단일모드, 다중 모드
파이버 직경 0.9 밀리미터, 2.0 밀리미터, 3.0 밀리미터, 2.0*3.0mm
작동 온도 -40 ~+750C
애플리케이션 광가입자망
차원 60mm*9mm 55mm*9mm
표준 ISO9001





팩 정보 :

각각 이너 박스 100 PC /, 1000 PC / 카톤 박스,

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 11 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 21 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 3

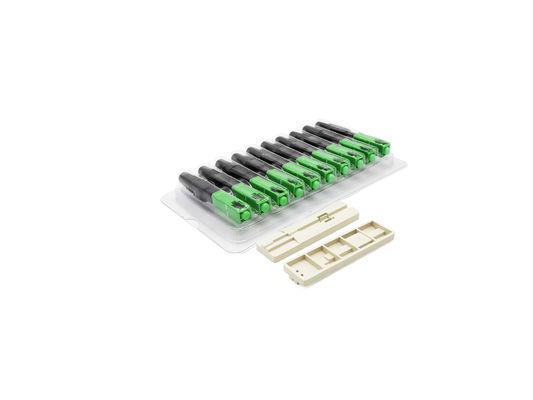

내부 팩 :  10 PC / 물집 박스



1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 41 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 51 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 6





품질 보증 :

연마의 4 번과 품질 검사의 2 번

1 단계 : 30 um 연마

단계 2 : 9 um 연마

단계 3 : 1 um 연마

4 단계 : 투명한 끝마무리

단계 5 : 광 섬유 말단면 탐지

6 단계 : 삽입 손실, 반사 특성 탐지

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 7

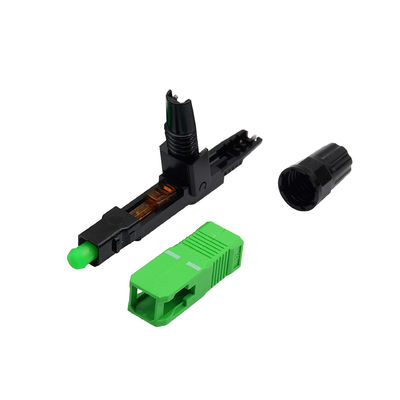

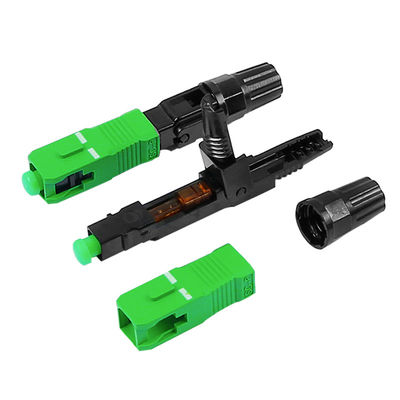

내부 구조물과 작업 원칙 :



1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 8



특징

  • 각각 물미는 0.5dB의 삽입 손실 이내에 시험되었고 통신 표준에 도달합니다 ;
  • 세 써클 a급 세라믹 이음관을 채택하, 제품 안정성, 저손실과 잔돈이 개선합니다 ;
  • 연결기의 품질을 보증한 절묘한 대규모 생산, 발달한 기술 ;
  • 그것은 강한 실용성을 가지고 있고, 15 번 이상 동안 재사용될 수 있습니다 ;
  • 안정적인 작동 성능, 저삽입 손실, 낮은 사용 비용, 저보수 금리와 급속 설치 속도 ;
  • 각각 100 PC는 장치를 고치는 1 pc 길이로 설비할 것입니다 ;
  • 인간화된 구조설계 : 부트에 드롭 케이블의 집적점을 미리 설정하고, 자동적으로 상품의 정확한 절단 길이에 따라 작은 마이크로 굴곡을 발생시키세요 (하락 수치를 보세요). 광섬유가 내장된 광섬유와 극소 굴곡과의 접촉이 존재하여야 하는 것은 안에 좋지만 너무 크는 것을 극소 굴곡은 나타냅니다, 그렇지 않았다면 기간 동안 손실이 영향을 받을 것입니다.



길고 홑형의 차이가 무엇입니까?

롱 타입은 드롭 케이블을 설치하도록 평평하고 홑형이 드롭 케이블을 설치하도록 수직입니다

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 91 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 10

애플리케이션 :



광대역 캠퍼스 네트워크, 광가입자망, 지적 광대역인 광대역 제한된 텔레비전, 건물에 대한 섬유

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 11



사용하는 방법?

작전은 단순하고 극단적으로 광섬유를 삽입하고 지적하고, 자동적으로 굽힘을 발생시키고, 당신의 라디안을 유지하고, 먼저 똑바르게 되고 견과류를 비틀지 않고 그리고 나서 스위치를 잠급니다.



1 단계 : 부트를 꺼내고 그것을 드롭 케이블에 넣으세요

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 12

단계 2 : 드롭 케이블 스트리퍼와 5 센티미터 드롭 케이블 덮개를 벗기세요

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 13

단계 3 : 밀러 플라이어들과 길이 중개인 밖에 코팅을 긁어 모으세요

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 14

4 단계 : 분진 직포로 섬유심을 닦으세요

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 15

단계 5 : 커터와 핵심을 단절시키세요

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 16

6 단계 : 내장 코어에 저항하기 위해 섬유심을 빠른 연결기에 삽입하세요

1 핵심 분야 설치할 수 있는 연결기 SC APC FTTH GPON 빠른 스플라이스 커넥터 17

7 단계 : 더 케이블을 고정시키기 위해 드롭 케이블에 부트를 사용하세요
