브랜드 이름: | yingda |
모델 번호: | YDFIC-SC |
MOQ: | 1000pcs |
가격: | 0.19USD-0.72USD |
배달 시간: | 3-5 일간 |
지불 조건: | 전신환, 웨스턴 유니온 |
광섬유 FAST 커넥터, 선밀, 단일 모드 9/125um, SC 필드 설치 커넥터
현장 설치 가능한 빠른 커넥터는 현장에서 손으로 닦는 것을 완전히 제거하는 공장 사전 닦은 커넥터입니다.검증된 기계적 스플라이스 기술, 섬유의 정밀 정렬을 보장, 공장에서 미리 갈라진 광섬유 덩어리와 독점 인덱스 매칭 젤이 결합하여 단일 모드 또는 멀티 모드 광섬유에 즉각적인 저손실 종료를 제공합니다.
빠른 커넥터는 250μm 및 900μm 광섬유와 900μm, 2mm 및 3mm 로딩과 호환됩니다. 모든 주요 섬유 유형이 지원됩니다.그리고 각 커넥터는 업계 표준 요구 사항에 따라 색상 코딩이 되어 설치 중 및 설치 후 식별에 도움이 됩니다.공장에서 설치 된 윙 클립 (각 커넥터와 함께 포함) 은 종료 완료 후 제거 및 폐기됩니다.
광섬유 빠른 커넥터 기능
SC/APC 빠른 커넥터 애플리케이션
fst 커넥터 사양
항목 | 매개 변수 |
단일 모드 | |
삽입 손실 | 최대≤0.5dB, 평균≤0.3dB |
수익 손실 | APC≥50dB;UPC≥45dB |
내구성 (1000 번 짝짓기) | 0최대 0.2dB |
작동 온도 | -40°C~+75°C |

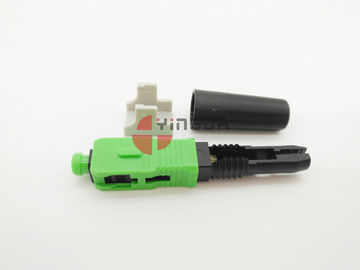

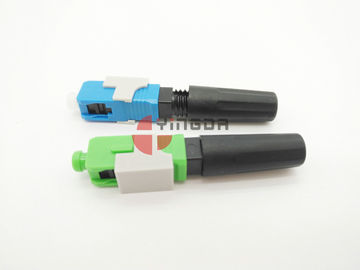

SC/APC 빠른 커넥터

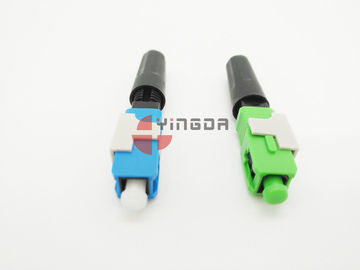

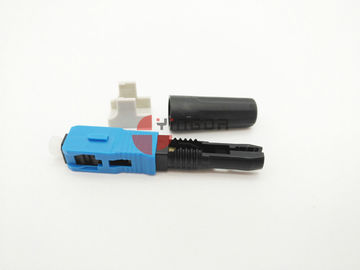

SC/UPC 빠른 커넥터
기계 성능 요구 사항
시험 이름 | 시험 조건 | 결과 | ||
삽입 손실 변화 | 수익 손실 변화 | 외모의 변화 | ||
반복 조립 | 반복: 5번 | ≤0.3dB | <0.5dB | 재 조립 및 테스트 할 수 있습니다, 핀 표면은 명백한 스크래치가 없어야합니다, 삽입 손실 변화가 0.3dB보다 크다면 자격; 나머지는 기계적 손상, 변형, 균열이 없어야합니다.느긋함 및 다른 이상 |
당기력 | 0.125mm 광섬유 4N, 0.25mm 광섬유 4N,온라인 외 광성능 모니터링; 0.9mm 광섬유 타입 10N, 광케이블 20N, 온라인 광성능 모니터링; 케이블 30N,오프라인 오프틱 성능 모니터링이 아닌시간: 2분 | ≤0.3dB | <0.5dB | |
낙하 테스트 | 높이: 표본 머리와 거리는 1.5m; 시간: 10 번 | ≤0.3dB | <0.5dB | |
진동 | 주파수: 10 ~ 50Hz; 스파이: 분당 45 번: 진폭: 0.75mm 단일 진폭; 시간: 3 방향, 2 시간마다 | ≤0.3dB | <0.5dB | |
반복 가능성 | 짝짓기10번 | ≤0.3dB | <0.5dB | |
기계적 내구성 | 짝짓기: 500번 | ≤0.3dB | <0.5dB | |
복수 | 부하: 케이블 유형 15N; 속도: 10 번 / 분; 시간: 200 번 | ≤0.3dB | <0.5dB |
