| 브랜드 이름: | YINGDA |
| 모델 번호: | 1x8 PLC 쪼개는 도구 |
| MOQ: | 100 PC를 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 후에 5-8days |
| 지불 조건: | 서부 동맹, T/T, Moneygram |

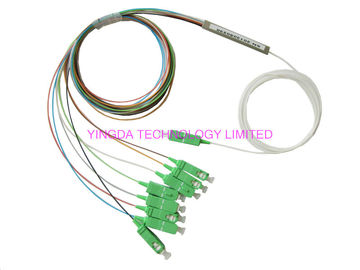

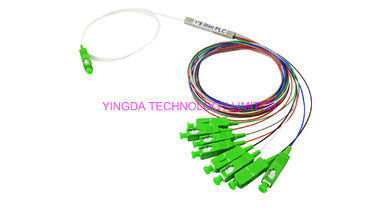

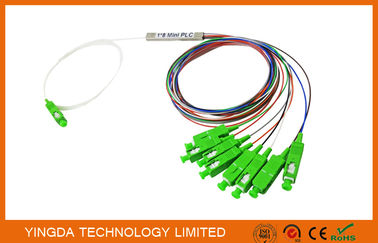

1x8 SC/APC 단일 모드 OS2 9/125 광섬유 PLC 쪼개는 도구, FTTH 쪼개는 도구 1:8 1260 nm에 1650nm
동등하게 분할하는을 위한 PLC (평면 광파 회로) 광학적인 쪼개는 도구는 또는 광 신호 한데 모아집니다. 평면 도파관 기술의 디자인은 작은 포장 및 높은 신뢰도 특징을 값이 싼 광학적인 쪼개는 도구 해결책을 제공했습니다. 1xN PLC 광학적인 쪼개는 도구는 정확한 구경측정 과정을 통해 광선 출력의 대다수로 광학적인 입력을 균등하게 분할했습니다.
우수한 광학적 성질을 가진 YINGDA PLC 광학적인 쪼개는 도구, 뿐 아니라 높은 안정성 및 높은 신뢰도는, 다양한 애플리케이션 요건, YINGDA 공급 각종 1xN를 만족시킬 수 있고 2xN PLC 광학적인 쪼개는 도구는, 1x2를 포함하여, 1x4,1x8, 1x16,1x32, 1x64 섬유 유형 PLC 광학적인 쪼개는 도구를 및 2x2,2x4,2x8,2x16,2x32,2x64 PLC 광학적인 벌거벗은 섬유 유형 쪼개는 도구 드러냅니다. 그리고에서 선택할 것이다 LC, SC, FC, ST 및 다른 연결관 및 UPC, APC 및 다른 끝 얼굴이 있습니다.
특징
낮은 삽입 손실
낮은 PDL
소형 디자인
좋은 채널-투-채널 균등성
높은 신뢰도 및 안정성
안정성 Telecordia GR-1221와 GR-1209
TLC 증명하는을 통해 분대는 YD1117-2001에, 따릅니다
신청
FTTX 체계
PON 네트워크
CATV 연결
광 신호 배급
원거리 통신망
명세
| 쪼개지는 비율 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| 작동 파장 (nm) | 1260-1620nm | ||||||
| 섬유 유형 | 지정되는 G657A1 또는 고객 | ||||||
| 삽입 손실 (dB) P 급료 | 3.8 | 7.1 | 10.2 | 13.5 | 16.5 | 20.5 | 23.8 |
| 삽입 손실 (dB) S 급료 | 4 | 7.3 | 10.5 | 13.7 | 16.9 | 21 | 24.2 |
| 손실 균등성 (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| 분극 의존하는 손실 (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| 복귀 손실 (dB) | 55 | ||||||
| 지향성 (dB) | 55 | ||||||
| 파장 종 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| 손실 (dB) | |||||||
| 온도 안정도 (- 40 - +85℃) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 작용 온도 | -40 - +85℃ | ||||||
| 저장 온도 | -40 - +85℃ | ||||||
그림 더

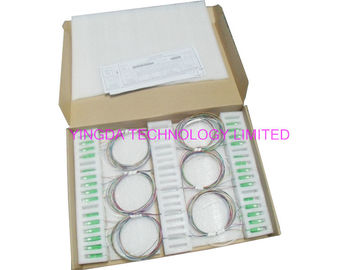

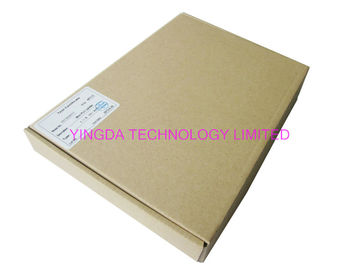

모든 plc 쪼개는 도구는 거품을 가진 판지 상자 옆에 팩입니다. 고칠 것이다 접착 테이프 및 케이블 동점에 안은., 모든 연결관 섬유에 긴 수송, 좋은 보호, 및 득점방해 운임 비용 후에 제자리에 있을 것입니다.
모든 쪼개는 도구 그리고 연결관은을 가진 speical 기계에 의하여 시험있고 가는곳마다 온도 주기를 통해서 생산 도중 갑니다. 그리고 각 쪼개는 도구는 시험 보고서로 배달하고 공장에 있는 100% 시험은, 실패, 시험 ok까지 개작하는 경우에.
모든 시험 보고서는 요구된 모든 자료를 위한 입출력에 각을 위해 명확합니다 연결관.
그리고 케이블 입출력 색깔은 주문을 받아서 만들어지골, 케이블 직경, 연, 연결관 유형은 또한 cusomized 할 수 있습니다.
순서 정보
| 유형 | 포장 크기 | 항구 | 섬유 유형 | 입출력 | 섬유 길이 | 연결관 |
| PLCS | BF=bare 섬유 FO=fan-out MD=module MB=metal 상자 |
01X02 01x04 01x08 ...... 02x16 02x32 02x64 |
0=G652D 1=G657A C=Customize |
1=bare 섬유 2=900µm 단단히 부드럽게 하는 3=2.0mm 느슨한 관 4=3.0mm 느슨한 관 |
1=1m 2=1.5m C=Customize |
0=no 연결관 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/APC 6=ST/PC 7=LC/AP 8=LC/PC C=customize |
PLC 생산 절차의 몇몇 전망
|
|
