| 브랜드 이름: | YINGDA |
| 모델 번호: | YD-PLC-LG-108-SC-10 |
| MOQ: | 100 PCS |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 후에 5-8days |

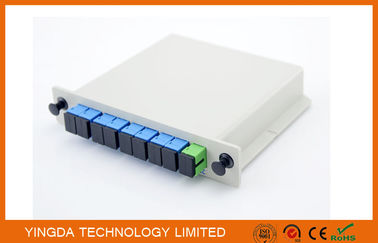

1*8 광섬유 PLC 스플리터 LGX 모듈, CATV 광섬유 터미널 박스 삽입 유형
잉다는 광망 구축을 위해 고 정밀의 섬유 PLC 스플리터를 제공합니다. 위치 및 환경, 컴팩트 삽입 모듈 유형 설계의 낮은 요구 사항.작은 공간으로PLC 광학 스플리터는 낮은 삽입 손실, 낮은 PDL 및 높은 반환 손실로 균일한 전력 분리를 제공합니다.사용자는 각 출력 채널에 대한 광 분할 비율을 사용자 정의 할 수 있습니다작업 파장의 범위는 1260nm에서 1650nm입니다.
섬유 PLC 스플리터 1*8 박스 안쪽 은 pohto 를 구조화 한다. 각 어댑터 와 섬유 링크 는 순조롭게 엮여 있고, 섬유 를 고정 하기 위한 갈고리가 있다.각 어댑터 또는 스플리터 인터페이스는 먼지 덮개 또는 먼지 캡을 가지고, 그리고 구조는 섬유 터미널 박스에 설치하기에 더 적합한 세밀하고 질서있는 것입니다.
광섬유 상자 특징:
* 컴팩트 크기의 디자인
* 낮은 삽입 손실과 낮은 PDL
* 높은 신뢰성
* 높은 채널 수
* 넓은 파장 범위
* 넓은 작동 온도 범위
* 맞춤형 포장 및 구성
* Telcordia GR1209/1221 자격증
피버 PLC 스플리터 사양
1×N(N>2) (연착장과 함께) 광적 매개 변수:
|
매개 변수 |
1×4 |
1x8 |
1x16 |
1x32 |
||||||
|
1 |
작동 파장 (nm) |
1260~1650년 |
||||||||
|
2 |
삽입 손실 (dB) |
맥스 |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
수익 손실 (dB) |
맥스 |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
수익 손실 (dB) |
분 |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
맥스 |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
지침 (dB) |
분 |
55 |
55 |
55 |
55 |
||||
|
7 |
파장 의존적 손실 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
돼지 꼬리 길이는 ((m) |
1.2 ((±0.1) 또는 고객 지정 |
||||||||
|
9 |
섬유 종류 |
250μm 맨 섬유 |
||||||||
|
10 |
작동 온도 ((°C) |
-40~85 |
||||||||
|
11 |
저장 온도 ((°C) |
-40~85 |
||||||||
|
12 |
포장 크기 (L × W × H) (mm) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
작동 파장 (nm) |
1260~1650년 |
||||||||
|
2 |
수익 손실 (dB) |
APC 분 |
55 |
|||||||
|
UPC 분 |
50 |
|||||||||
|
3 |
지침 (dB) |
분 |
55 |
|||||||
|
4 |
돼지 꼬리 길이는 ((m) |
1.0(±0.1) 또는 고객 지정 |
||||||||
|
5 |
섬유 종류 |
사용자 정의 |
||||||||
|
6 |
작동 온도 ((°C) |
-20~65 |
||||||||
|
7 |
저장 온도 ((°C) |
-40~85 |
||||||||
참고: 모든 측정은 실온에서 수행되었으며 사양에는 커넥터가 포함되어 있습니다.
2×N(N>2)PLCS ((연결 장치 없이) 광섬유 PLC 스플리터 파라미터:
|
매개 변수 |
2×4 |
2x8 |
2x16 |
2x32 |
||
|
1 |
운영 파장 ((nm) |
1260~1650년 |
||||
|
2 |
삽입 손실 (dB) |
맥스 |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
손실 균일성 (dB) |
맥스 |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
수익 손실 (dB) |
분 |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
맥스 |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
지침 (dB) |
분 |
55 |
55 |
55 |
55 |
|
7 |
파장 의존적 손실 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
돼지 꼬리 길이는 ((m) |
1.2 ((±0.1) 또는 고객 지정 |
||||
|
9 |
섬유 종류 |
부산화 |
||||
|
10 |
작동 온도 ((°C) |
-40~85 |
||||
|
11 |
저장 온도 ((°C) |
-40~85 |
||||
|
12 |
차원 (L × W × H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
참고: 모든 측정은 실온에서 수행되었으며 사양에는 커넥터가 포함되어 있습니다.
