| 브랜드 이름: | YINGDA |
| 모델 번호: | YDPG-SCAXXX-9804-2D015 |
| MOQ: | 50 PC를 |
| 가격: | 0.16USD-19.9USD |
| 배달 시간: | 지불 후 칠 일 |
| 지불 조건: | 웨스턴 유니온, T/T |

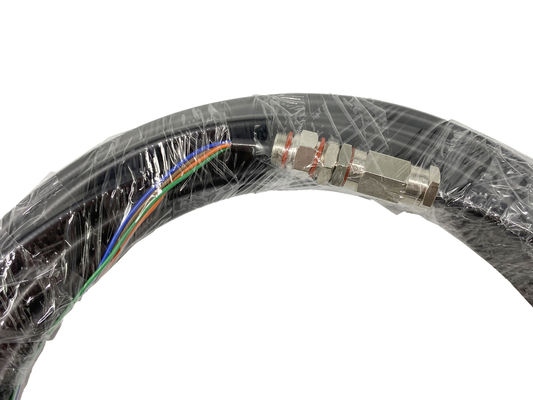

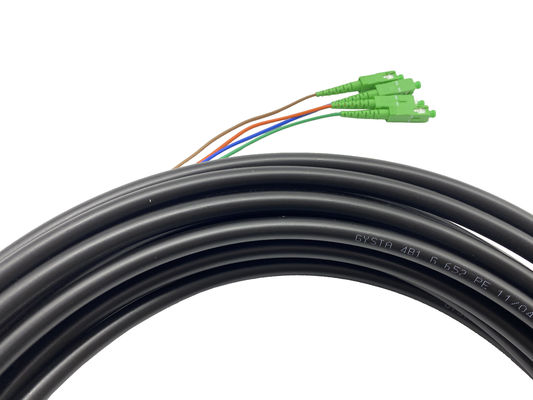

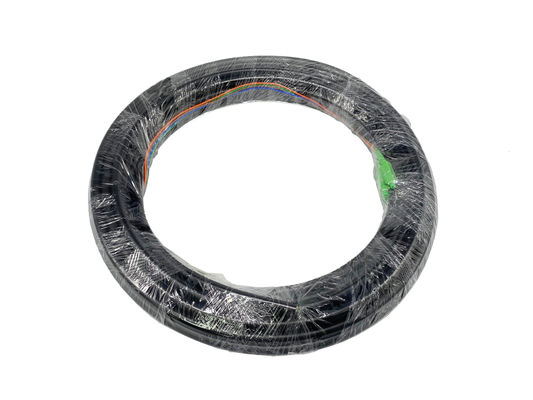

4 핵심 구리 알루미늄 방수 섬유 옵틱 땋아 늘인 머리 SC FC APC 9.8 밀리미터 군 루그게리즈드 케이블 PE
방수 파이버 피그테일 / 패치 코드는 가옥한 환경에서 사용될 수 있습니다. 그것은 주로 광 송신기의 야외 연결에서 사용됩니다. 방수 섬유 땋아 늘인 머리는 스테인레스 강 강해진 방수 유닛과 무장한 야외 PE 피복입힌 케이블로 설계됩니다.
광 커넥터 상술
| 매개 변수 | 유닛 | 방수막 파이버 피그테일 /Patch 코드 | |||
| SM | MM | ||||
| PC | UPC | APC | PC | ||
| (전형적인) 신세션 손실 | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
| 반사 특성 | dB | ≥45 | ≥50 | ≥60 | ≥35 |
| 작동 파장 | 별거 안 해 | 1310, 1550 | |||
| 교환할 수 있음 | dB | ≤0.2 | |||
| 진동 | dB | ≤0.2 | |||
| 작동 온도 | Ｃ | -40~75 | |||
| 저장 온도 | Ｃ | -45~85 | |||
| 안쪽 코드 직경 | 밀리미터 | φ3.0,φ2.0,φ0.9 | |||
| 섬유심 | 핵심 | 4, 6, 8, 12, 24,...개 섬유 | |||
| 적용 가능한 연결기 | FC, SC, 거리, MU, LC | ||||
| 방수 커넥터 재료 | 선택적인 알루미늄 또는 구리. | ||||
| 단부면의 기하학적 차원 |
곡률 반경 : 10-25 (PC / UPC), 5-12 (자동 위상 조정) 최고점 벌충 : 0-50um 광섬유 불황 : - 100 ~ + 100nm |
||||
| 표준 | NTT, 텔코디아, IEC ITU, UL94-V0 | ||||
케이블 구조
가닥에 대한 중심 강도 부재의 주위에 있는 내수 케이블 사용 1 또는 많은 단일코어 광섬유 케이블이 경도로 플라스틱 복합체 테이프, 외부 압착 케이블 피복을 감쌉니다.
특징
애플리케이션
기계적이 기술적이 :
| 섬유심 | 외부 dia. (밀리미터) | 중량 (kg/km) | max.tension (N) | 민. 곡률 반경 (밀리미터) | ||
| 단기간 | 장기 | 설치 | 작업 | |||
| <6core> | 9.8 | 80 | 1000 | 300 | 20D | 10D |
| 11.8 | 110 | 1000 | 300 | 20D | 10D | |
| 저장 임시.Ｃ | -40~+70 | |||||
| 작동 온도. Ｃ | -20~+70 | |||||
기술적인 전송 :
| 사고 방식 | 850/1300nm | 1310/1550nm | ||
| 섬유형 | 멀티 모드 광섬유 | G.652 | G.655 | |
| 핵심 / 코팅 dia. | 50/125 um | 62.5/125 um | / | / |
| 희석 (dB/km) | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
| 대역폭 (MHz·km) | ≥200/400 | ≥160/200 | / | / |
순서 정보
| YDPG | - | 연결기 유형면 A | 접속구의 형태 사이드 B | - | 케이블 직경 | 섬유 번수 | - | 섬유형 | 케이블 길이 |
|
YD=yingda PG=Pigtail PC=patch 코드 |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC ... Xxx=null |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC ... Xxx=null |
98=9.8mm 11=11.8mm |
02=2core 04=4core 06=6core |
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 |
001=1meter 002=2meter ... 015=15meter 120=120meter ... |
|
|
