| 브랜드 이름: | YINGDA |
| 모델 번호: | FDB0224C |
| MOQ: | 500 PC를 |
| 가격: | 1.0USD-18.6USD |
| 배달 시간: | 5-8 일 |
| 지불 조건: | T/T, 서부 동맹, MoneyGram |
자르지 않는 케이블, 중앙 경간 접근 FTTH 섬유 결합 상자 24 항구 PC+ABS 백색을 위한 24의 중핵 광섬유 종료 상자
모형: FDB0224C
섬유 종료 상자는 차세대 네트워크를 고밀도 잘 고정된 해결책을 제공합니다,
한정된 공간지에 있는 섬유 종료의 최대 숫자를 제공하고 처리하는 어느 목표.
그것은 벽 설치 극 설치의 방법으로 일반적으로 설치됩니다.
특징:
1. IP65 보호 수준을 가진 디자인을 방수 처리하십시오
2. 결합 카세트와 케이블 관리 체계도 통합하는
3. 적당한 섬유 반경 상태에 있는 섬유를 처리하십시오
4. 수용량을 유지하고 확장하게 쉬운
5. 섬유 굴곡 반경 통제 40mm 이상
6. 융해 결합 또는 기계 결합을 위해 적당한
7. FTTH 하락 케이블을 위한 24의 항구 케이블 입구
명세
|
모형 |
크기 (A*B*C) | 접합기 | FTTH 하락 케이블 | 최대 수용량 | 임명 크기 (A*B) |
| FDB0224C | 320*240*100mm | SCx24; LCx24 쌍신회로 | 24ports | 24fibers | 190*298mm |
포장 정보
| 모형 | CTN qty | N.w/ctn | G.w. /ctn | Ctn 크기 |
| FDB0224C | 10pcs | 15.1kgs | 17.5kgs | 60*36*63cm |
그림 더
개관 fig.1
상자는 열쇠, 손가락으로 튀김 디자인, 백색 색깔 또는 회색 색깔을 가진 총 울안입니다.

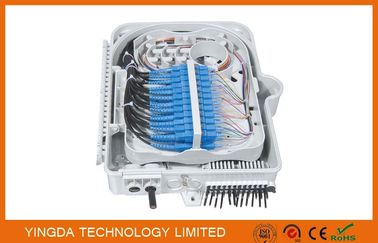

내부 전망 FIG. 2
쟁반 insdie를 가진 상자는 배급을 위해, 상위층 이고, 내려가는 것 융해 결합을 위해 입니다.
최대. 수용량: protetive 소매를 가진 24fibers 융해. 그것에는 충분한 redardant 섬유 저장 공간이 있습니다.
배급 층 전망 FIG. 3
상위층은 PLC 쪼개는 도구 1x1를 위해 모듈 LGX를 사용할 수 있습니다: 16, 또는 2x1: 8개의 plc 쪼개는 도구
intenral 전망 FIG. 4
상위층은 최대이라고 유지하기 위하여 접합기 위원회를 이용할 수 있습니다. 2lines에 있는 24pcs SC adpaters
상자 케이블 항구: 2개의 인레트, 24의 출구. 인레트는 케이블 동맥 IP65일 수 있습니다, 또는 중앙 경간 접근을 사용하십시오, 그 후에 용이함 케이블 설치가와 시간을 절약하는 자르지 않는 케이블을 위해 사용할 수 있습니다.
종료 상자 기술적인 매개변수
| 일 온도 | -40~+85°C |
| 상대 습도 | ≤85% (+30°C) |
| 대기압 | 70kPa-106kPa |
| 삽입 손실 | ≤0.2dB |
| Upc 복귀 손실 | ≥50dB |
| APC 복귀 손실 | ≥60dB |
| 생활을 삽입하고 떠나십시오 | ≥1000times |
| 절연제 | 지상에 놓는 장치는 종료 상자, IR≥1000m Ω/500V (직류)로 격리됩니다 |
| 반항 전압 | 지상에 놓는 장치와 상자 몸 사이, 반항 전압은 3000V/Min, 고장 및 섬락에 있습니다. U≥3000V (직류) |
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
