| 브랜드 이름: | YINGDA |
| 모델 번호: | MPO 16fibers |
| MOQ: | 100 |
| 가격: | 0.2USD-100USD |
| 배달 시간: | 5-8 working days |
| 지불 조건: | T/T,AliPay,PayPal |

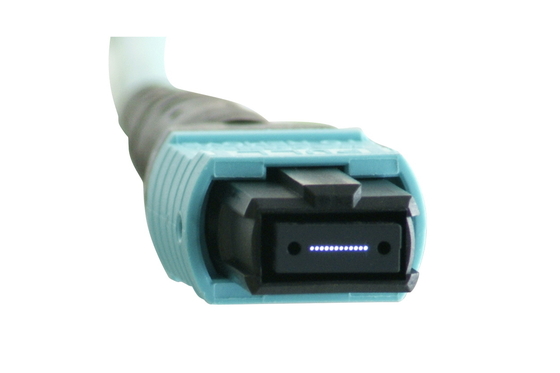

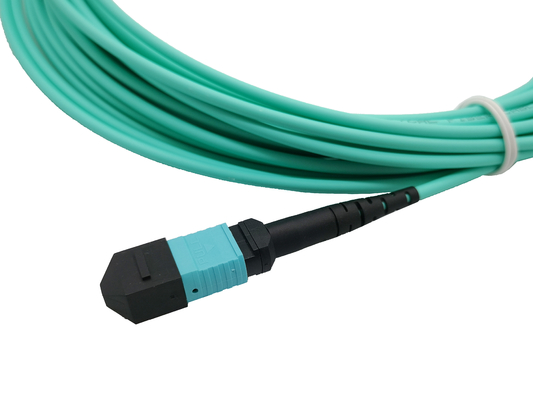

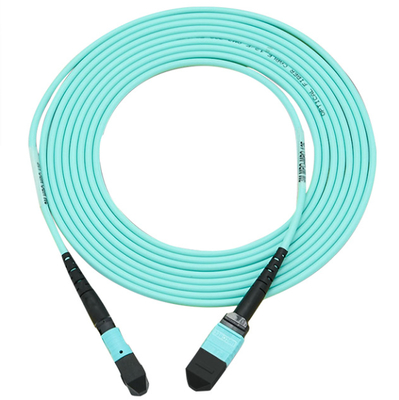

400G MPO 케이블 MPO-MPO 패치 코드 암 OM3 16 코어 B형 5M
16 코어 MPO-MPO 패치 케이블은 빠른 데이터 센터 또는 광섬유 인프라 구현에 적합합니다. MPO 카세트 또는 HAD와 EDA 간의 팬아웃 광섬유 패치 케이블 간의 브리징에 사용됩니다. 고효율 플러그 앤 플레이 패치 케이블 구조는 초기 설치 및 일상적인 유지 관리 비용을 현저히 줄였습니다. Yingda MPO 트럭 케이블은 선택된 광섬유 케이블 및 MPO 구성 요소를 채택하여 낮은 삽입 손실, 높은 반사 손실을 제공하며 고속 데이터 네트워크의 요구 사항을 완벽하게 충족합니다.
16 코어 MTP MPO 커넥터 사양
| 광학 매개변수 | ||||
| 삽입 손실(dB) | SM 표준 | SM 엘리트 | MM 표준 | MM 엘리트 |
| ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| 반사 손실(dB) | ≥60 | ≥6020 | ||
| 내구성(dB) | ≤0.2 500회 결합 | |||
| 인장 강도(kgf) | 10 | |||
| 작동 온도(℃) | -20 ~+70 | |||
| 측정 파장(nm) | 1310 | 850 | ||
| 기하학적 매개변수 | ||||
| 항목 | X축 | Y축 | ||
| 최소 | 최대 | 최소 | 최대 | |
| 곡률 반경(mm) | 500 | – | 50 | – |
| 연마 각도 | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| 항목 | 최소 | 최대 | ||
| 섬유 높이(nm) | 1000 | 3000 | ||
| 최대 섬유 높이 오차(nm) | 600 | |||
| 인접 섬유 높이 오차(nm) | -300 | +300 | ||
| 평균 섬유 높이 오차(nm) | -300 | +300 | ||
| 중앙 오목(nm) | 300 | |||
16 코어 MPO 광섬유 패치 케이블 표준:
Ø IEC 표준 61754-7 및 JIS C5982 충족
Ø TIA-568-C에 따른 구조화된 케이블링
16 코어 광섬유 MPO 패치 케이블 특징
Ø 백본 설치
Ø 핀이 있는 양쪽 끝(수형) 또는 핀이 없는 양쪽 끝(암형) 선택
Ø 12/24/36/48/72/96/144 코어의 광섬유 수량 사용 가능
Ø 굽힘 민감도를 제거하고 공간을 절약하는 원형 및 미니 코어 케이블 구조
Ø 단일 모드 G 652 D 및 G 657, 다중 모드 OM2, OM3, OM4 광섬유 사용 가능
Ø 다양한 설치 환경에 적합한 선택적 풀링 아이 디자인t
병렬 광학
– 광학 인터넷 네트워킹 포럼(OIF) 준수
– 인피니밴드 준수
인피니밴드
– 10G 파이버 채널 준수
– 40G, 100G, 400G, 800G
– QSFP
16F MPO 트럭 케이블 적용:
Ø 광 스위칭 프레임 간 연결
Ø 고밀도 광섬유 카드 에지 액세스
Ø 어레이 트렁크 케이블
Ø 데이터 센터 케이블링
MPO MTP 트럭 케이블 극성 3가지 유형
트럭 케이블 구조:
YINGDA의 MPO 패치 코드 작업장
YINGDA MPO 케이블 생산 팀은 고객을 위해 품질을 엄격하게 관리하기 위해 여러 테스트를 채택합니다. 100% 단면 검사 및 극성 테스트.
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
