| 브랜드 이름: | YINGDA |
| 모델 번호: | MPO 카세트 MPO에서 LC로 |
| MOQ: | 100 PCS |
| 가격: | 0.2USD-100USD |
| 배달 시간: | 지불 7 일 뒤 |
| 지불 조건: | 서양인 Union,T/T |
MPO 모듈 카세트는 주로 미리 조립된 단말기 끝의 12 또는 24 섬유 MPO 커넥터를 단순 또는 듀플렉스 표준 커넥터로 나누기 위해 사용됩니다.단순 또는 듀플렉스 패치 케이블을 사용하여, 모듈의 출력은 장비, 프레임 또는 클라이언트 끝으로 직접 연결 될 수 있습니다.
MPO 커넥터 사양
| 삽입 손실 (dB) | SM 표준 | SM 엘리트 | MM 표준 | MM 엘리트 | ||
| 회수 손실 (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | ||
| 내구성 (dB) | ≥ 60 | ≥ 60 | ||||
| 팽창 강도 (kgf) | 10 | |||||
| 작업 온도 (°C) | -20~+70 | |||||
| 측정 파장 (nm) | 1310 | 850 | ||||
| 기하학적 매개 변수 | ||||||
| 항목 | X축 | Y축 | ||||
| 분 | 맥스 | 분 | 맥스 | |||
| 곡선 반지름 (mm) | 500 | - | 50 | - | ||
| 닦는 각도 | 0-0.2 | 0+02 | 8-02 | 8+02 | ||
| 항목 | 분 | 맥스 | ||||
| 섬유 높이 (nm) | 1000 | 3000 | ||||
| 최대 섬유 높이 오류 (nm) | 600 | |||||
| 인접 섬유 높이의 오류 (nm) | -300 | +300 | ||||
| 평균 섬유 높이 오류 (nm) | -300 | +300 | ||||
| 중앙 웅덩이 (nm) | 300 |
|||||

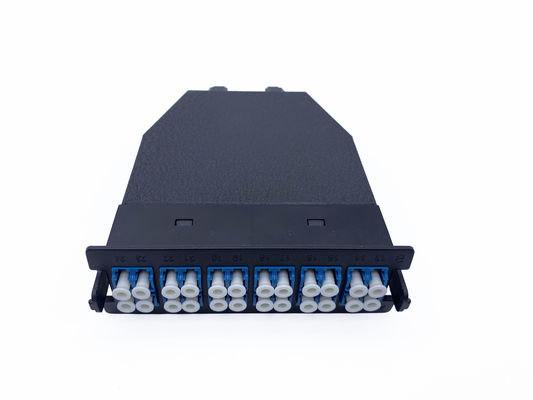

12 MPO 카세트 특징
MPO LC 카세트 적용
MPO 카세트 크기:
최대 용량 24 코어, 2pcs MPO 12코어 어댑터와 12pcs LC 듀플렉스 어댑터, 커넥터는 SM,OM3,OM4,OM5 섬유가 될 수 있습니다

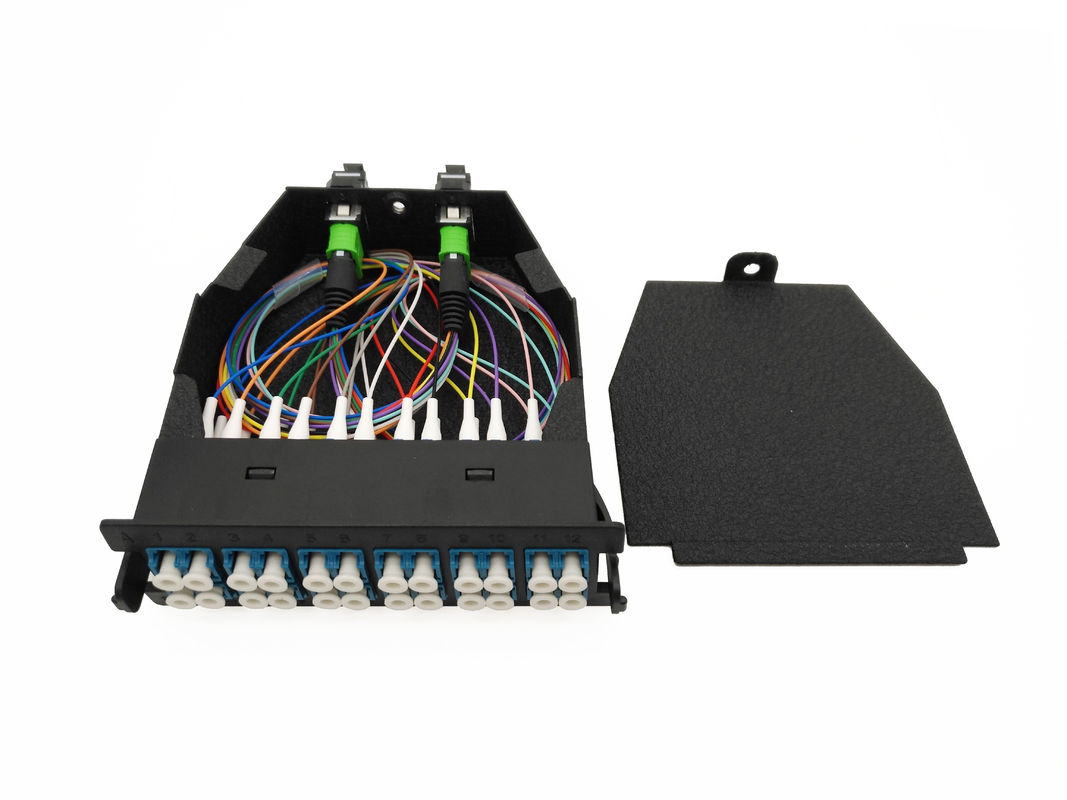

MPO 어댑터, MPO에서 LC 배열 패치 케이블 12fibers 및 LC 듀플렉스 어댑터로 완전히 충전
어떻게 패치 패널에 카세트를 삽입합니까?
양쪽을 누르면 패치 패널에 삽입합니다. 최대 용량은 96fibers 4pcs mpo 카세트 모듈입니다.
더 실제적 인 그림

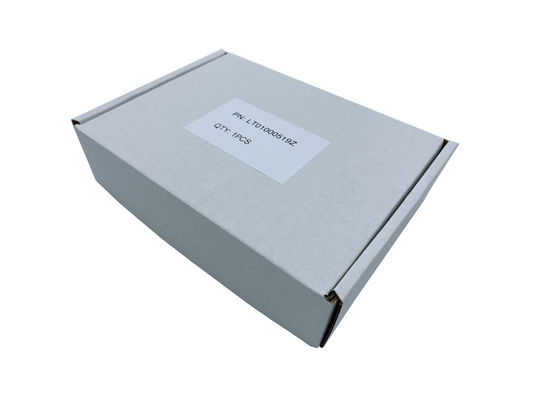

포장 및 운송
|
