| 브랜드 이름: | YINGDA |
| 모델 번호: | 아니 |
| MOQ: | 100 PCS |
| 가격: | 0.2USD-100USD |
| 배달 시간: | 지불 7 일 뒤 |
| 지불 조건: | 웨스턴 유니온, T/T |
윙다 고속 8섬유 MPO 남성에서 LC OM3 Fanout 패치 코드 싱글 모드 9/125um 브레이크 100G 400G
MPO/MTP 광섬유 패치 케이블복합 코어 광섬유 케이블과 대응하는 4/8/12/24 코어 고밀도 MPO MTP 커넥터로 구성됩니다. 커넥터는 가이드 핀이있는 여성 또는 남성일 수 있습니다.단일 모드 또는 멀티 모드, G652D G657A G657A2를 포함한 단일 모드 섬유, 62.5/125um을 포함한 멀티 모드 섬유, 10G OM2/OM3/OM4,유연하면서도 견고한 자켓에 수 많은 섬유로 구성되어 있습니다.또는 10G 멀티 모드 케이블두 끝에 정밀하게 설계 된 커넥터와 함께. 케이블은 다양한 네트워크 설정과 요구 사항에 맞게 다양한 구성으로 제공됩니다.
Yingda는 강력한 MPO MTP 제품 설계 및 제조 능력을 가지고 있습니다. 우리는 고객의 요구 사항에 따라 pigtails와 제품을 제공할 수 있습니다.모든 제품은 우수한 성능과 신뢰성으로 제공됩니다..우리의 대부분의 제품은 SENKO 브랜드, 또는 USCONEC 브랜드입니다. 맞춤형이 아니라면, MADE IN CHINA 커넥터 부품을 사용할 것입니다, 유의하시기 바랍니다.
MPO 커넥터 사양
| 삽입 손실 (dB) | SM 표준 | SM 엘리트 | MM 표준 | MM 엘리트 | |
| 회수 손실 (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| 내구성 (dB) | ≥ 60 | ≥ 60 | |||
| 팽창 강도 (kgf) | 10 | ||||
| 작업 온도 (°C) | -20~+70 | ||||
| 측정 파장 (nm) | 1310 | 850 | |||
| 기하학적 매개 변수 | |||||
| 항목 | X축 | Y축 | |||
| 분 | 맥스 | 분 | 맥스 | ||
| 곡선 반지름 (mm) | 500 | - | 50 | - | |
| 닦는 각도 | 0-0.2 | 0+02 | 8-02 | 8+02 | |
| 항목 | 분 | 맥스 | |||
| 섬유 높이 (nm) | 1000 | 3000 | |||
| 최대 섬유 높이 오류 (nm) | 600 | ||||
| 인접 섬유 높이의 오류 (nm) | -300 | +300 | |||
| 평균 섬유 높이 오류 (nm) | -300 | +300 | |||
| 중앙 웅덩이 (nm) | 300 | ||||
LC SC FC 광섬유 커넥터사양
| 섬유 모드 | 단일 모드 | 멀티 모드 | ||
| 커넥터 롤링 | PC | APC | PC | |
| 삽입 손실 (dB) | ≤0.3 | |||
| 회수 손실 (dB) | ≥50 | ≥ 60 | ≥35 | |
| 반복 가능성 | ≤0.2 1000번 짝짓기 | |||
| 작업 온도 (°C) | -40 ~ +85 | |||
| 측정 파장 (nm) | 1310 | 850 | ||
섬유 패치 케이블 제품 특징:

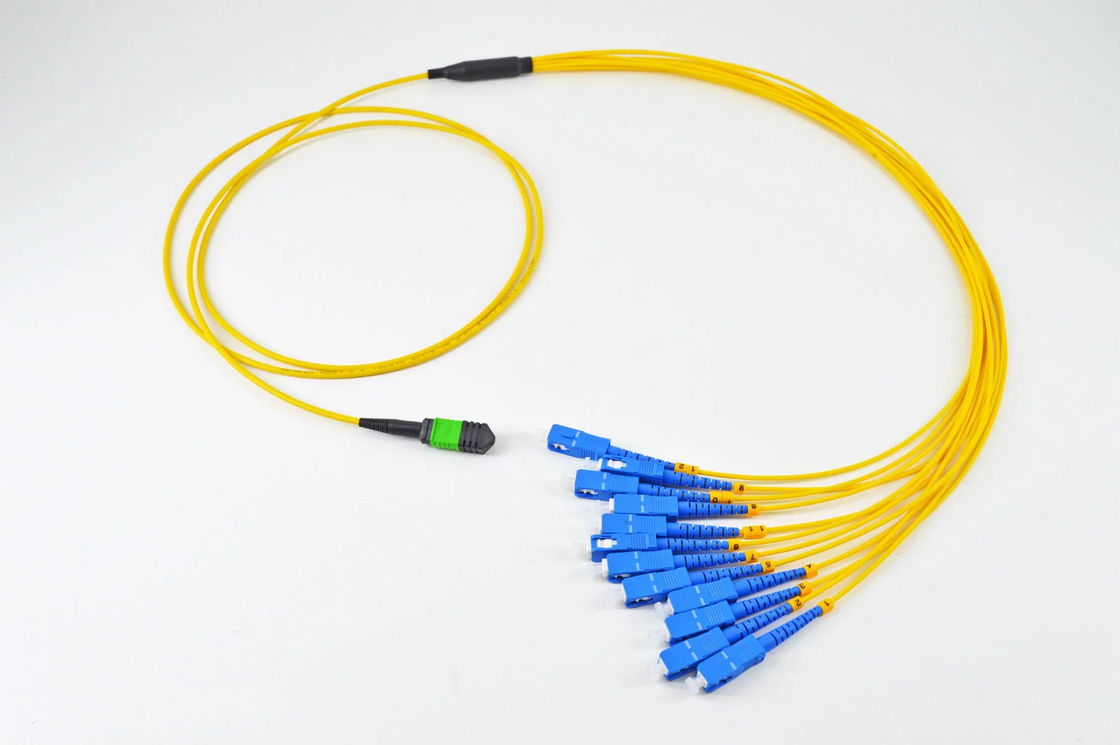

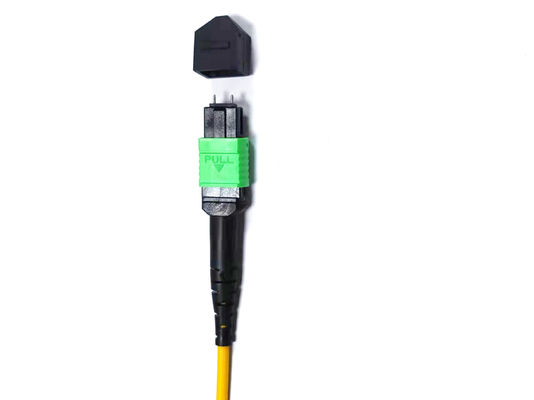

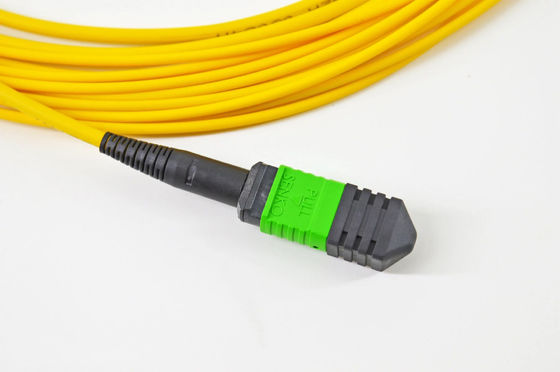

광섬유 패치 케이블 제품 사진:

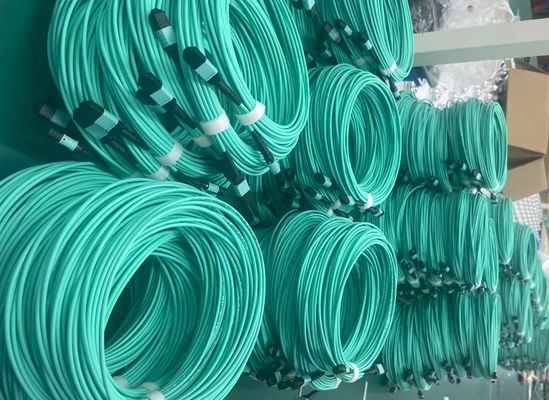

생산 과정
Yingda는 10 년 이상 제조 MTP MPO 제품 전문입니다. 우리는 엄격한 운영 절차와 표준 지표 요구 사항,그리고 다양한 국제적인 첨단 장비와 테스트 도구를 사용하여 제품의 품질을 보장합니다.한편, 우리는 생산과 판매를 연결하기 위해 10 년 이상의 풍부한 생산 경험을 가진 두 엔지니어가 있으며, 30 명 이상의 정규직 숙련 노동자,그래서 생산을 보다 효율적으로 완료하고 더 일찍 배달할 수 있습니다..
주문 정보
|
P/N |
설명 |
|
MPOM-12FC-OM1 |
MPO 팬아웃 패치 케이블, OM1 (62.5/125um), |
|
MPOM-62FC-OM1 |
MPO 팬아웃 패치 케이블, OM1 (62.5/125um), |
|
MPOM-12FC-OM2 |
MPO 팬아웃 패치 케이블, OM2 (50/125um), |
|
MPOM-62FC-OM2 |
MPO 팬아웃 패치 케이블, OM2 (50/125um), |
|
MPOM-12FC-OM3 |
MPO 팬아웃 패치 케이블, OM3 (50/125um), |
|
MPOM-62FC-OM3 |
MPO 팬아웃 패치 케이블, OM3 (50/125um), |
|
MPOM-12FC-OM4 |
MPO 팬아웃 패치 케이블, OM4 |
|
MPOM-62FC-OM4 |
MPO 팬아웃 패치 케이블, OM4 |
|
MPOM-62FC-OM1-U |
MPO 팬아웃 패치 케이블, OM2 (50/125um), |
|
MPOM-62SC-OM2-U |
MPO 팬아웃 패치 케이블, OM1 (62.5/125um), |
|
MPOM-62FC-OM3-U |
MPO 팬아웃 패치 케이블, OM3 (50/125um), |
|
MPOM-62FC-OM4-U |
MPO 팬아웃 패치 케이블, OM4 |
|
