| 브랜드 이름: | YINGDA |
| 모델 번호: | 아니 |
| MOQ: | 100 PCS |
| 가격: | 0.2USD-100USD |
| 배달 시간: | 지불 7 일 뒤 |
| 지불 조건: | 웨스턴 유니온, T/T |

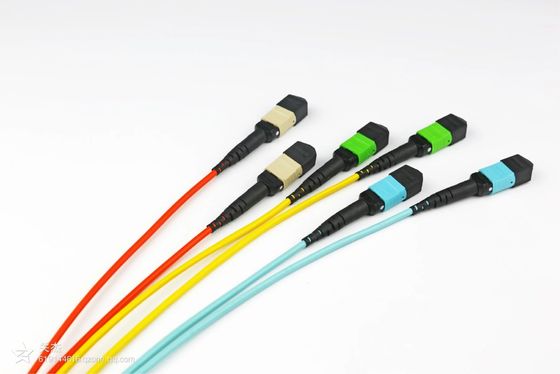

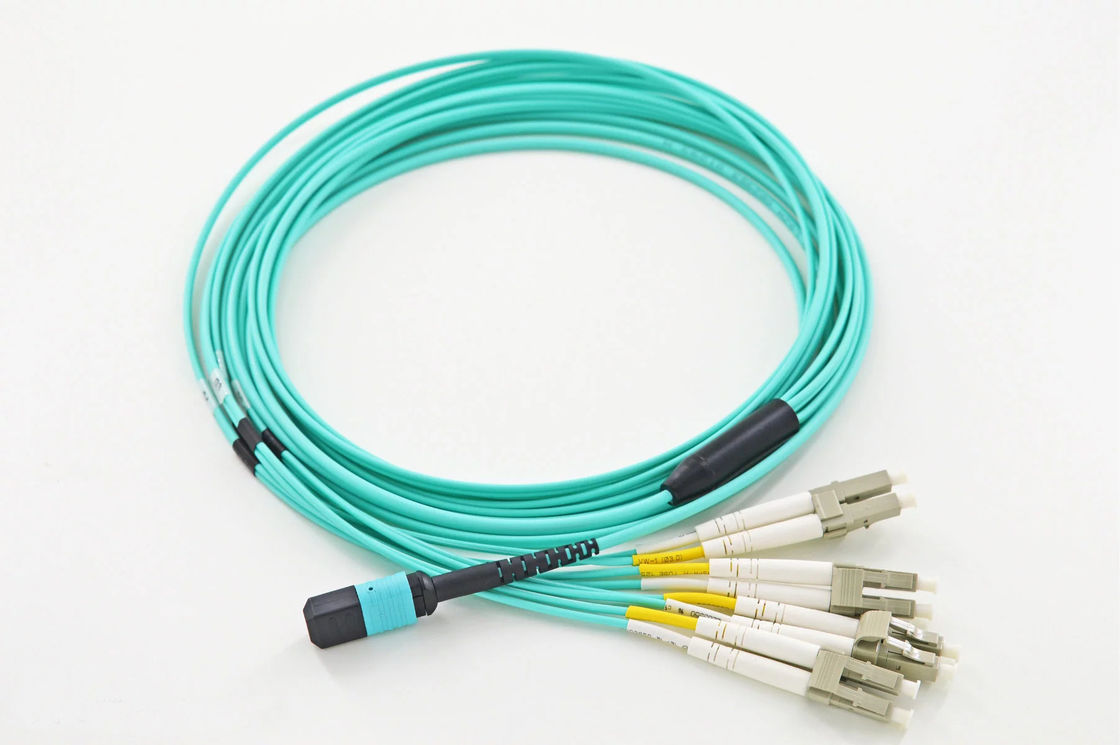

잉다 하이 스피드 8 파이버 MPO 남성에서 LC OM3 Fanout 패치 코드 싱글 모드 9/125um 브레이크 100G 400G

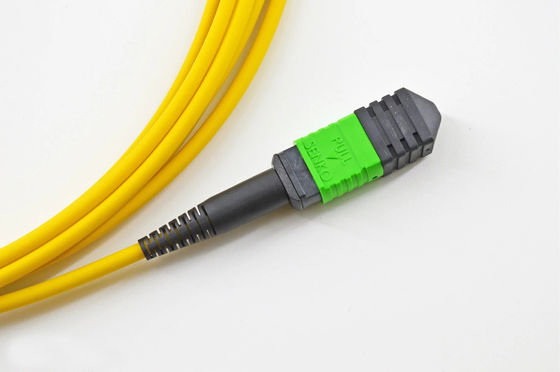

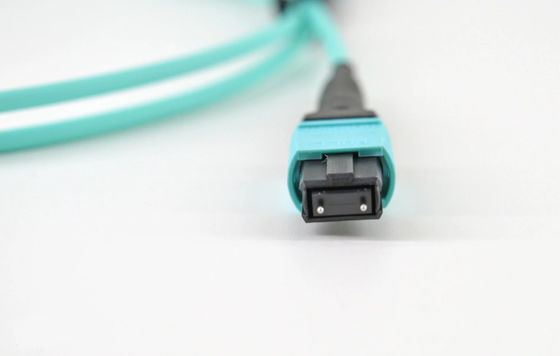

MPO/MTP 광섬유 패치 케이블복합 코어 광섬유 케이블과 대응하는 4/8/12/24 코어 고밀도 MPO MTP 커넥터로 구성됩니다. 커넥터는 가이드 핀이있는 여성 또는 남성일 수 있습니다.단일 모드 또는 멀티 모드, G652D G657A G657A2를 포함한 단일 모드 섬유, 62.5/125um를 포함한 멀티 모드 섬유. 10G OM2/OM3/OM4, 또는 굽기 민감성 10G 멀티 모드 케이블.
Yingda는 강력한 MPO MTP 제품 설계 및 제조 능력을 가지고 있습니다. 우리는 고객의 요구 사항에 따라 pigtails와 제품을 제공할 수 있습니다.모든 제품은 우수한 성능과 신뢰성으로 제공됩니다.. 우리의 대부분의 제품은 SENKO 브랜드, 또는 USCONEC 브랜드입니다. 맞춤형이 아니라면, 중국에 만들어진 커넥터 부품을 사용할 것입니다, 유의하시기 바랍니다.
광섬유 케이블 MPO MTP 특징
맞춤형, 높은 적응력
각기 다른 설치에 필요한 다양한 섬유 코어 및 케이블 구조
개선되고 단순화된 케이블링, 케이블링 간격 감소
IEC61754-7와 Telcodia GR-1435-CORE, RoHS를 준수합니다.
섬유 케이블 MPO 애플리케이션
데이터 센터 및 40Gb/s 애플리케이션
가정용 섬유 (FTTH)
고밀도 광섬유 케이블 관리
광섬유 MPO 커넥터 사양
| 삽입 손실 (dB) | SM 표준 | SM 엘리트 | MM 표준 | MM 엘리트 | |
| 회수 손실 (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| 내구성 (dB) | ≥ 60 | ≥ 60 | |||
| 팽창 강도 (kgf) | 10 | ||||
| 작업 온도 (°C) | -20~+70 | ||||
| 측정 파장 (nm) | 1310 | 850 | |||
| 기하학적 매개 변수 | |||||
| 항목 | X축 | Y축 | |||
| 분 | 맥스 | 분 | 맥스 | ||
| 곡선 반지름 (mm) | 500 | - | 50 | - | |
| 닦는 각도 | 0-0.2 | 0+02 | 8-02 | 8+02 | |
| 항목 | 분 | 맥스 | |||
| 섬유 높이 (nm) | 1000 | 3000 | |||
| 최대 섬유 높이 오류 (nm) | 600 | ||||
| 인접 섬유 높이의 오류 (nm) | -300 | +300 | |||
| 평균 섬유 높이 오류 (nm) | -300 | +300 | |||
| 중앙 웅덩이 (nm) | 300 | ||||
LC SC FC 광섬유 커넥터사양
| 섬유 모드 | 단일 모드 | 멀티 모드 | ||
| 커넥터 롤링 | PC | APC | PC | |
| 삽입 손실 (dB) | ≤0.3 | |||
| 회수 손실 (dB) | ≥50 | ≥ 60 | ≥35 | |
| 반복 가능성 | ≤0.2 1000번 짝짓기 | |||
| 작업 온도 (°C) | -40 ~ +85 | |||
| 측정 파장 (nm) | 1310 | 850 | ||

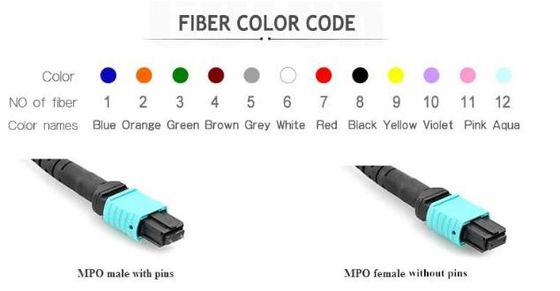

벗은 섬유 색상
|
아니 |
8 리본 섬유 |
아니 |
12 리본 섬유 |
|
1 |
파란색 |
1 |
파란색 |
|
2 |
오렌지 |
2 |
오렌지 |
|
3 |
녹색 |
3 |
녹색 |
|
4 |
갈색 |
4 |
갈색 |
|
5 |
회색 |
5 |
회색 |
|
6 |
흰색 |
6 |
흰색 |
|
7 |
빨간색 |
7 |
빨간색 |
|
8 |
검은색 |
8 |
검은색 |
|
9 |
노란색 |
9 |
노란색 |
|
10 |
바이올렛 |
10 |
바이올렛 |
|
11 |
분홍색 |
11 |
분홍색 |
|
12 |
아쿠아 |
12 |
아쿠아 |
주문 정보
|
P/N |
설명 |
|
MPOM-12FC-OM1 |
MPO 팬아웃 패치 케이블, OM1 (62.5/125um), |
|
MPOM-62FC-OM1 |
MPO 팬아웃 패치 케이블, OM1 (62.5/125um), |
|
MPOM-12FC-OM2 |
MPO 팬아웃 패치 케이블, OM2 (50/125um), |
|
MPOM-62FC-OM2 |
MPO 팬아웃 패치 케이블, OM2 (50/125um), |
|
MPOM-12FC-OM3 |
MPO 팬아웃 패치 케이블, OM3 (50/125um), |
|
MPOM-62FC-OM3 |
MPO 팬아웃 패치 케이블, OM3 (50/125um), |
|
MPOM-12FC-OM4 |
MPO 팬아웃 패치 케이블, OM4 |
|
MPOM-62FC-OM4 |
MPO 팬아웃 패치 케이블, OM4 |
|
MPOM-62FC-OM1-U |
MPO 팬아웃 패치 케이블, OM2 (50/125um), |
|
MPOM-62SC-OM2-U |
MPO 팬아웃 패치 케이블, OM1 (62.5/125um), |
|
MPOM-62FC-OM3-U |
MPO 팬아웃 패치 케이블, OM3 (50/125um), |
|
MPOM-62FC-OM4-U |
MPO 팬아웃 패치 케이블, OM4 |
