| 브랜드 이름: | YINGDA |
| 모델 번호: | YD-PLC-MM116-SC-15-20 |
| MOQ: | 50 PC를 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 후에 5-8days |

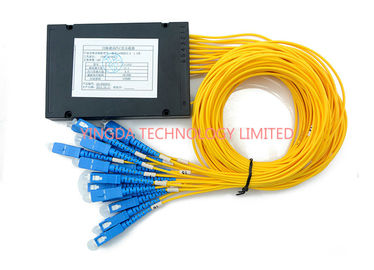

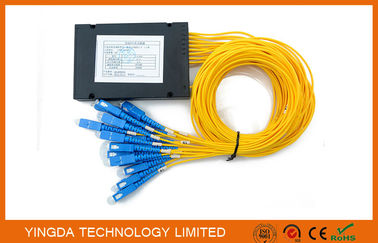

FTTH 수동적인 광섬유 PLC 쪼개는 도구 Moule 1X16 SC SM 2.0mm 플라스틱 상자 쪼개는 도구
평면 광파 회로 (PLC) 광학적인 쪼개는 도구는 아주 낮은 inertion 손실 및 PDL, 중대한 수로 균등성 및 넓은 파장 perative 범위 전시하는 완전히 수동적인 광학적인 분기 장치입니다.
이 쪼개는 도구는 시험된 Telcordia 1209 중핵 & GR 1221 중핵 FTTH, PON 및 CATV 네트워크의 거친 요구에 응하기 위하여 특히 디자인된 고성능을, 제공하기 위하여 manufactrued.
신청
* FTTH, FTTC, FTTB
* 수동적인 광학적인 네트워크 (PON)
* CATV 네트워크와 자료 통신
* 광섬유 장비와 체계
특징
* 높은 균등성
* 낮은 삽입 손실
* 콤팩트 & 소형
* 높은 신뢰도 및 안정성
* 선택적인 입력 & 산출
| PLC 명세 | |||||||||
| 파장 (nm) | 1260-1650년 | ||||||||
| 매개변수 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×4 | 2×8 | 2×16 | 2×32 |
|
삽입 손실 (연결관) (dB에) |
≤7.4 | ≤10.7 | ≤13.7 | ≤16.9 | ≤21 | ≤7.8 | ≤11.5 | ≤14.5 | ≤17.7 |
|
삽입 손실 (연결관) (dB 없이) |
≤7.7 | ≤11.2 | ≤14.2 | ≤17.5 | ≤21.5 | ≤8.3 | ≤12 | ≤15 | ≤18.2 |
| 균등성 (dB) | ≤0.8 | ≤1.0 | ≤1.4 | ≤1.9 | ≤2.7 | ≤1.7 | ≤1.7 | ≤2.2 | ≤2.7 |
| PDL (dB) | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.2 | ≤0.4 | ≤0.4 | ≤0.4 |
| 크기 (Blocklesstype) (H×W×L) (mm) | 4×7×60 | 4×12×60 | 6×20×80 | 6×40×100 | 4×7×60 | 4×12×60 | 6×20×80 | ||
| 복귀 손실 (dB) | >50 | ||||||||
| 지향성 (dB) | >55 | ||||||||
| TemperatureRange (°C) | -40~+75 | ||||||||
| 저장 온도 (°C) | -40~+85 | ||||||||
2×N (N>2) (연결관 없이)
|
매개변수 |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
가동 파장 (nm) |
1260~1650 |
||||
|
2 |
삽입 손실 (dB) |
최대 |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
손실 균등성 (dB) |
최대 |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
복귀 손실 (dB) |
분 |
55 |
55 |
55 |
55 |
|
5 |
PLD (dB) |
최대 |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
지향성 (dB) |
분 |
55 |
55 |
55 |
55 |
|
7 |
파장 의존하는 손실 (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
떠꺼머리 길이 (m) |
1.2 (±0.1) 또는 지정되는 고객 |
||||
|
9 |
섬유 유형 |
Cusomization |
||||
|
10 |
가동 온도 (°C) |
-40~85 |
||||
|
11 |
저장 온도 (°C) |
-40~85 |
||||
|
12 |
차원 (L×W×H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
주: 모든 측량은 실내 온도에 행해지고 명세는 연결관을 포함합니다.
|
|
