| 브랜드 이름: | YINGDA |
| 모델 번호: | YD-PLC-LG-104-SC-10 |
| MOQ: | 50 PC를 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 후에 5-8days |

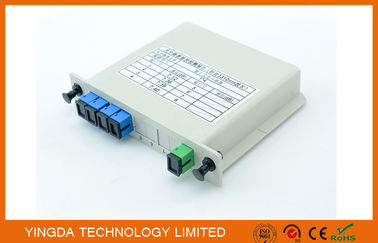

EPON 1*4 광섬유 PLC 쪼개는 도구 카세트 단위, LGX 상자에 있는 1:4 쪼개는 도구
광파 회로 (PLC) 평면 쪼개는 도구는 인 광학적인 힘 관리 장치의 유형입니다
실리카 광학적인 도파관 기술을 사용하는 날조하는. 그것은 소형, 높은 신뢰도를 특색짓습니다,
넓은 작동 파장 범위 및 좋은 채널-투-채널 균등성은, 그리고 널리 이용됩니다
광 신호를 깨닫는 PON 네트워크에서 나누기 강화하십시오.
YINGDA는 특정한 신청을 위해 지어지는 1xN와 2xN 쪼개는 도구 제품의 전체적인 시리즈를 제공합니다.
모든 제품은 GR-1209-CORE-2001와 GR-1221-CORE-1999 요구에 응합니다.
특징
수락
신청
명세
Table1 – 1×N PLC 쪼개는 도구
|
작동 파장 (nm) |
1260~1650 |
||||
|
섬유 유형 |
고객의 순서로 G657A1 또는 |
||||
|
항구 윤곽 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
삽입 손실 (dB) |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
|
손실 균등성 (dB) |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
분극 의존하는 손실 (dB) |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
|
파장 의존하는 손실 (dB) |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
온도 종 손실 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
복귀 손실 (dB) |
55/50 |
||||
|
작용 온도 |
-40~+85 |
||||
|
지향성 (dB) |
≥ 55 |
||||
|
저장 온도 |
-40~+85 |
||||
도표 2 – 2×N PLC 쪼개는 도구
|
매개변수 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
작동 파장 (nm) |
1260~1650 |
||||
|
섬유 유형 |
지정되는 SMF-28e 또는 고객 |
||||
|
삽입 손실 (dB) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
손실 균등성 (dB) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
복귀 손실 (dB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
분극 종 |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
지향성 (dB) |
55 |
55 |
55 |
55 |
55 |
|
파장 종 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
온도 안정도 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
작용 온도 (°C) |
-40~85 |
||||
|
저장 온도 (°C) |
-40~85 |
||||
|
단위 차원 (mm) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
주:
