24 포트 SC APC 커넥터 19 "ODF 광섬유 패치 패널 배포 프레임 흰색 금속 랙 마운트

광섬유 패치 패널은 광섬유 전송 통신 네트워크의 단말 케이블에 대한 보조 장비입니다.

그것은 실내 광 케이블 스플라이스를 직접 연결하고 가닥 연결에 적합하며 섬유를 보호합니다.

1U 패치 패널 사양

광 분배 패널 특징

종점 및 19 '표준 구조에 적용, 래크 장착 디자인, 금속 냉 laminated 강철 장, 전기 정전 스프레이, 1.2mm 두께 페인팅 후. 회색 색상,전체 매끄럽고 균열이나 지문이 없습니다..

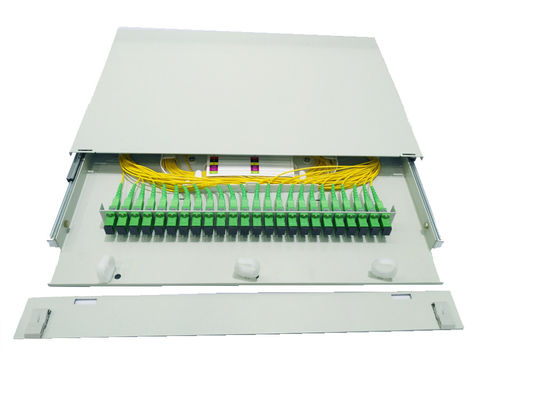

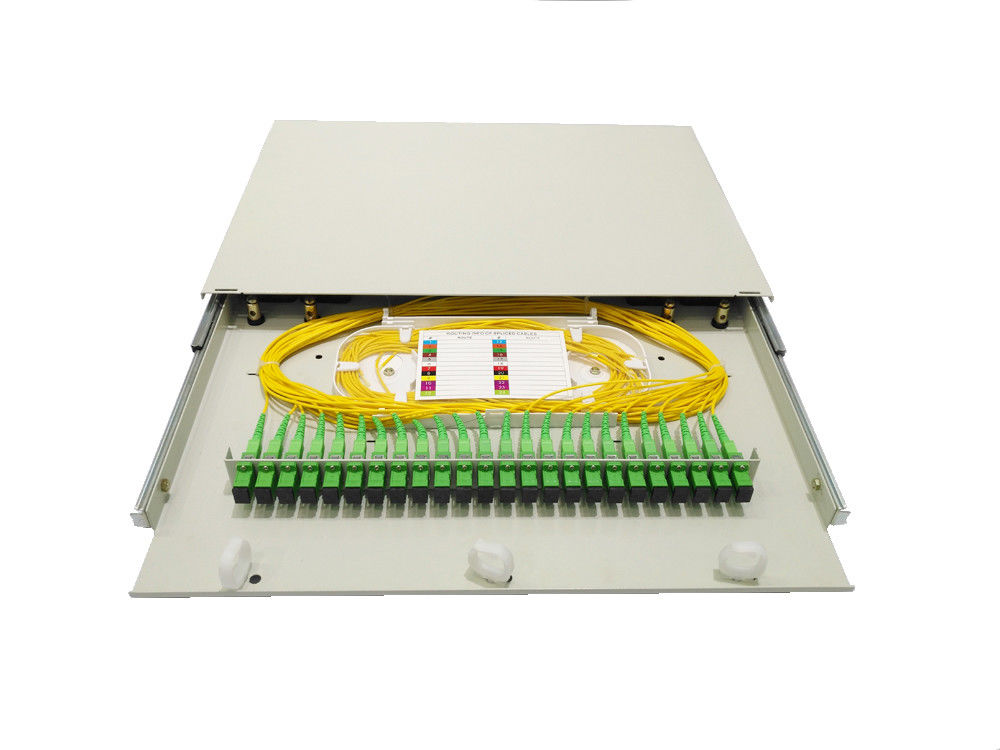

1U 높이가 44.54mm는 24pcs SC 심플렉스 어댑터 플레이트를 수용 할 수 있습니다. 어댑터는 플랜지 구멍이 있습니다. 모든 상자는 접착기에 어댑터를 고정하기 위해 나사와 함께 제공되며 장기 운송 중에 안정적입니다.,튀어나오지 말자

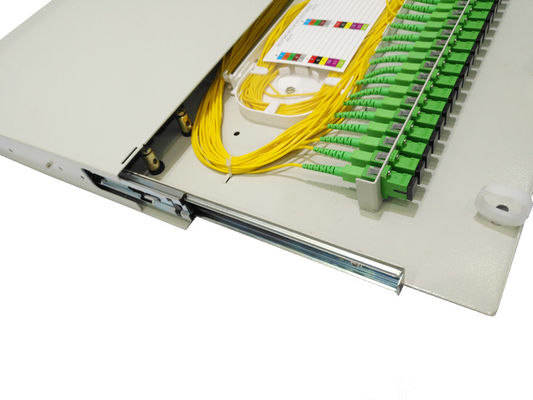

1U 24코어, 1개의 퓨전 스플라이스 트레이를 장착하고 최대 24코어 싱글 섬유 저장소, 1.5미터 길이의 섬유 관리 또는 저장소에 충분한 공간이 있습니다.

상자는 19인치 또는 23인치 ODF 프레임에 장착된 라크로 장착할 수 있습니다. 귀는 액세서리 가방과 함께 구성되며 배달 시에는 충분한 나사지와 함께 상자에 고정되지 않습니다.공사 현장에서 꺼내주세요.

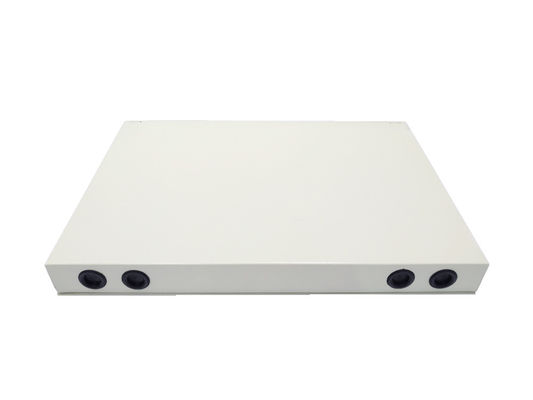

4개의 케이블 입구 클램프와 고무 밀폐가 있는 박스는 먼지나 쥐를 막기 위해,시간이 오래 걸렸어요, 그것은 매우 부드럽고 내부 트레이에서 꺼내기 편리합니다.

또한 케이블 출구 관리, 인성 디자인에 대한 3 플라스틱 케이블 클램프도 있습니다.

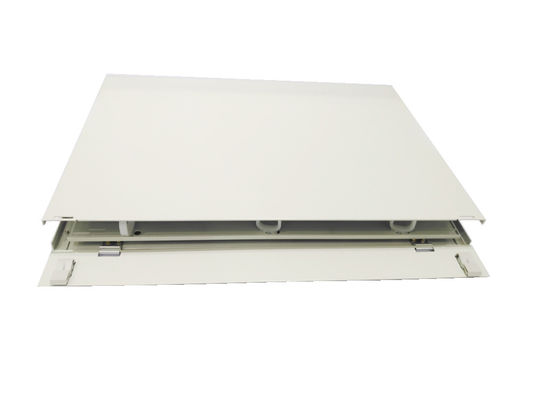

전체 박스는 앞면 클립으로 닫을 수 있으며 바닥에 금속 받침대를 사용하여 위로 또는 아래로 뒤집을 수 있습니다. 배달 할 때 더 나은 보호를 위해 닫을 것입니다.

환경 요구 사항:

외부 사용에 적합하지 않습니다. 사용해야 할 경우 보호 조치를 취해야합니다.

재료 특성

광섬유 패치 패널 재료이부식 저항성,안정적인 물리적, 화학적 성질 모든 재료가 호환되어야 합니다.

그리고 광케이블 껍질과 배선 삐그테일과 호환됩니다.껍질.

부식 및 다른 전기적 손상을 방지하기 위해, 이러한 재료는 다른 물질과 호환되어야 합니다.패치 패널에 사용되는 장비

1만약패치 패널은 공학 플라스틱을 사용해야 하며, 그 연소 성능은A GB/T5169.7 테스트로, 테스트는30대

2.광섬유 커넥터 강화 보호기 사용 소재와 뜨거운 녹기 온도 필러120° 이하가 아니어야 합니다.C, 열 부드러움

온도는 90 °C 이하가 되어야 합니다.°C, 사용 가능 25~+40°섭씨

3A모든 재료는 독성이 없고, 인체 건강에 부작용이 없어야 합니다.그리고 다른 장비 요소부작용

겉모습은 완전한 모양이어야 합니다. 부러지거나 거품이 없습니다.균열과 공백, 변형, 불순물결함

모든 배경 색상은 균일하게 연속되어야 합니다.편리한 구조낮은 저하손실

 합리적인 구조, 강화 된 코어 고정안쪽터미널 박스, 껍질은지상선,

 광섬유 리본 케이블에 적합하며,실내 케이블

독특한 디자인, 19인치 랙또는 벽에 장착할 수 있습니다.

기계적 특성

팽창 강도:케이블 단말기 상자와 케이블 사이의 축적 팽창 강도는 500N 이상이고, 배선 팽창과 단말기 상자 사이는 5N 이상이어야 합니다.

압축 테스트: 케이블 단말 박스 각각 수직 정적 압력을 견딜 수 있어야

200N 이하

트위스트 테스트: 케이블 단말 박스는 트로시 앵글을 견딜 수 있어야 합니다.

전기적 특성

1. 광섬유 케이블 박스 금속 부품 및 케이블 금속 강화 코어, 케이블 금속
2. 구성 요소 및 바닥 단열 저항
3. 단열 저항:
4. 2*104M 오름이 아니어야 합니다. 시험 전압: 500V (DC).
5. 전압 강도:
6. 1분 이하의 15Kv DC에서 장애가 없거나, 활 현상이 없거나, 장애가 없거나, 활 현상이 없거나
7. 현상입니다.
