MTP MPO 케이블
Created with Pixso. 12 섬유 MPO 암놈 커넥터 패치 코드 OM4 50/125 um 선정된 손실 0.35dB 자줏빛 극성 A

12 섬유 MPO 암놈 커넥터 패치 코드 OM4 50/125 um 선정된 손실 0.35dB 자줏빛 극성 A

브랜드 이름: YINGDA
모델 번호: MPOF-MPOF-12F-OM4-3010
MOQ: 100 PC를
가격: 0.2USD-100USD
배달 시간: 지불 후 칠 일
자세한 정보
원래 장소:
중국
인증:
ISO SGS ROHS
커넥터:
MPO MTP 암 커넥터
섬유 종류:
OM4 다중 모드 50/125um
케이블 유형:
12색 번들 케이블
섬유 번수:
12코어 MPO
케이블 색:
보라색
케이블 피복:
LSZH
삽입 손실:
<0>
수익 손실:
> 25dB
파장:
850nm
포장 세부 사항:
1pc/상자, 200pcs/carton 상자
공급 능력:
한달에 10000 PC를
강조하다:

MPO 팬-아웃 케이블

,

MPO 접속 코드

제품 설명

12 섬유 MPO 여성 커넥터 패치 코드 OM4 50/125um 엘리트 손실 0.35dB 보라색 극성 A



MPO/MTP 광섬유 패치 케이블은 멀티 코어 광섬유 케이블과 대응하는 4/8/12/24 코어 고밀도 MPO MTP 커넥터로 구성됩니다. 커넥터는 가이드 핀을 가진 여성 또는 남성일 수 있습니다.4-144코어의 케이블, 단일 모드 또는 멀티 모드, G652D G657A G657A2를 포함한 단일 모드 섬유, 62.5/125um. 10G OM2/OM3/OM4 또는 굽기 민감 10G 멀티 모드 케이블을 포함한 멀티 모드 섬유.



12 섬유 MPO 패치 코드의 특징

  1. IL & RL에서 높은 성능
  2. 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
  3. 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
  4. 섬유의 대량 제거를 위한 경제적인 해결책
  5. MPO/MTP용 용품
  6. 견고성 원형 케이블, 타원형 케이블 및 맨 리본 옵션
  7. 섬유 유형, 롤링 유형을 구별 할 수있는 색상 코딩 하우스
  8. 그리고/또는 연결기 등급

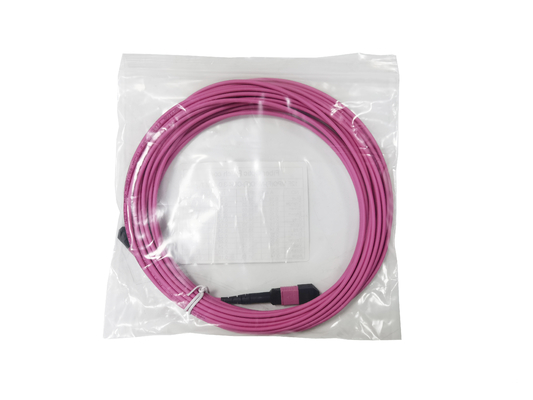

12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 0

MPO/MTP 케이블 솔루션 사양

섬유 종류

단장 (APC 폴리쉬)

멀티 모드 (PC 평면 롤링)

매개 변수

표준

낮은 손실

표준

낮은 손실

최대. 삽입 손실

<0.7dB

<0.35dB

<0.7dB

<0.35dB

수익 손실

>60dB

1개

내구성

500 번 번식

작동 온도

-40°C ~ +85°C

테스트 파장

1310nm

850nm





외관 및 기타 특징:


섬유 케이블 색상:보라색으로 색상 코딩된 하우징으로 섬유 종류, 닦기 종류 및/또는 커넥터 등급을 구분합니다.
광섬유 패치 케이블 종류:12가지 색상 종합 케이블, 둥근 케이블, 타원형 케이블 및 맨 리본으로 제공되며, MPO/MTP 응용 시나리오에 적합합니다.

LSZH 광 패치 케이블:화재가 발생하면 연기와 독성 배출을 크게 줄이고 안전을 향상시킬 수 있습니다.

광섬유 패치 케이블길이가:다양한 설치 요구 사항을 충족하기 위해 1m에서 50m까지 다양한 길이를 제공합니다.

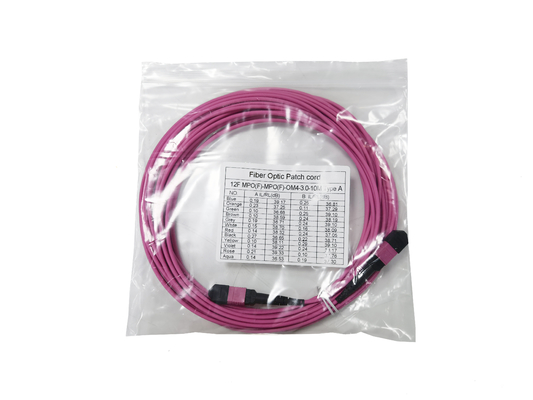

12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 1

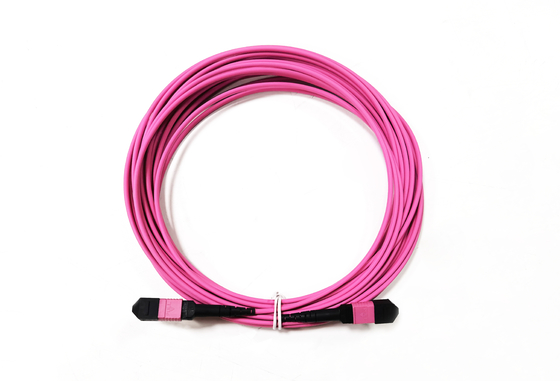

12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 2






12파이버 MTP 패치 케이블 적용

  • 광적 스위치 프레임 간 연결
  • 고섬유 밀도 카드 엣지 액세스
  • 배열 트렁크 케이블
  • 데이터센터 케이블

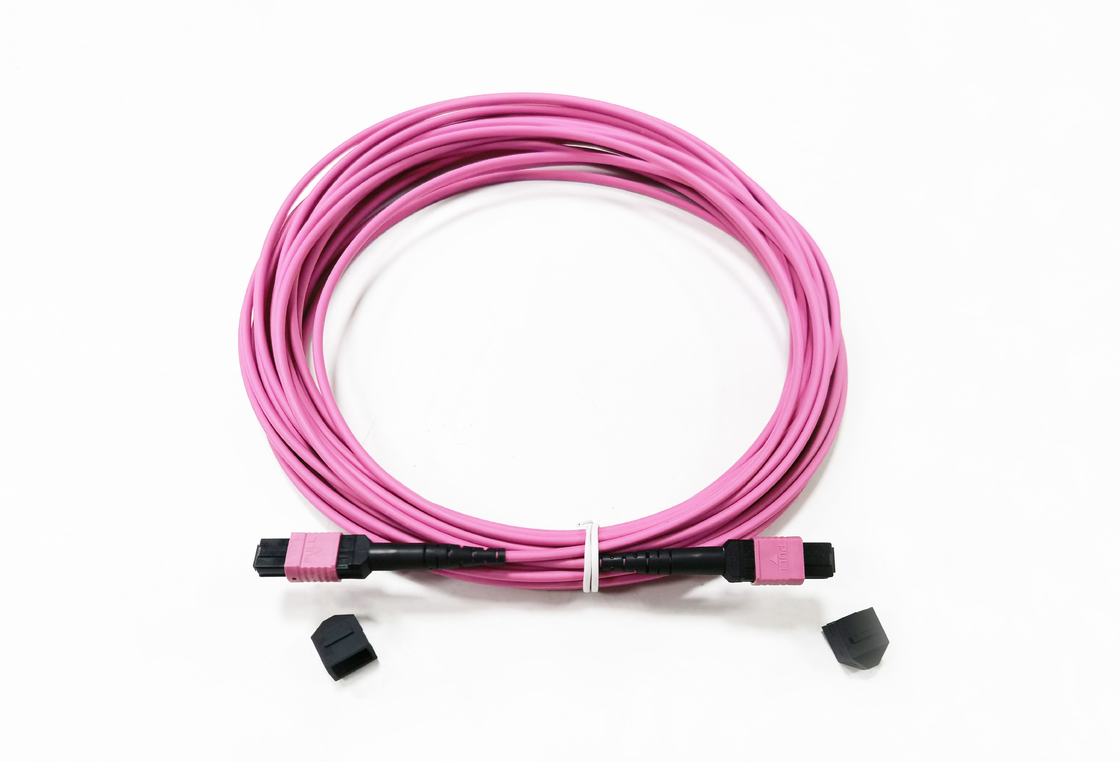

12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 3


12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 4




12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 5


MPO 커넥터 극성 구성

MPO 커넥터는 광적 신호의 경로를 변경할 수 있는 두 가지 특성을 가지고 있습니다.

첫 번째, MPO 커넥터는 특정 위치에 비해 고정된 위치에서 섬유의 그룹을 유지

두 번째로, 그들은 두 가지 다른 방향에서 패치 케이블을 구성하는 데 사용할 수 있습니다.

키업/키업 또는 키업/키다운



키업/키다운 건설

 12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 6

패치 코드가 키 업 / 키 다운 구성으로 구성되면, 섬유 배열

양쪽 커넥터에서 수직 축에 대해 동일합니다 (섬유 배열은 거울이 아닙니다).

예를 들어, A 커넥터에서 파란색 섬유는 왼쪽에 있고 키는 위로 올라갑니다.

파란색 섬유는 또한 왼쪽에 키를 가지고 있습니다. A 커넥터의 왼쪽에 신호 입력

B 커넥터의 왼쪽에서 출력됩니다.



 12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 7

키 업/키 다운 패치 코드는 수직 축에 대해 반사되지 않습니다





12 섬유 MPO 암놈 커넥터 패치 코드 OM4  50/125 um 선정된 손실 0.35dB 자줏빛 극성 A 8





섬유 패치 케이블 응용 시나리오:

  • 데이터 센터:초고속 데이터 센터 환경에서 스위치, 서버 및 스토리지 시스템을 연결하는 데 이상적입니다. 40G/100G 이더넷 애플리케이션을 지원합니다.
  • 기업 네트워크:효율적이고 신뢰할 수 있는 데이터 전송을 요구하는 기업 네트워크 설정에 대한 강력한 솔루션을 제공합니다.
  • 통신망:높은 섬유 밀도와 콤팩트 케이블이 필수적인 통신실에서 사용하기에 적합합니다.
  • 방송 및 미디어 산업:방송 애플리케이션 및 미디어 콘텐츠 전달에 필요한 고속 데이터 전송을 지원합니다.
  • 클라우드 컴퓨팅 인프라:* 클라우드 서비스 데이터 센터에서 빠른 데이터 처리 및 연결을 촉진하여 최소한의 지연 시간 및 높은 처리량을 보장합니다.
