| 브랜드 이름: | YINGDA |
| 모델 번호: | 1x64 PLC 스플리터 |
| MOQ: | 100개 |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 뒤에 있는 5-8days |

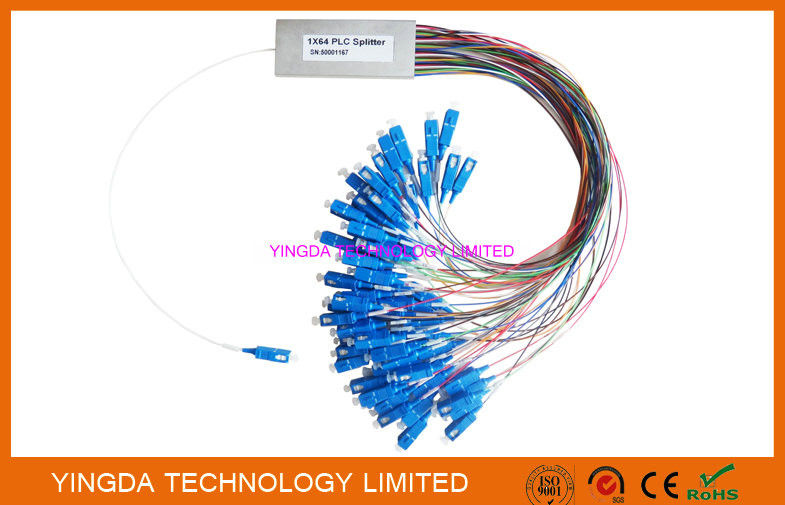

광섬유 분배기PLC 1x64 싱글모드강철튜브LSZH G657A,1:64 PLC 스플리터 SC커플러
설명 의광섬유 PLC 스플리터
PLC 스플리터는 석영판의 통합 도파관을 기반으로 한 광 전력 분배 장치입니다.작은 크기, 넓은 범위의 작동 파장, 안정적인 신뢰성 및 우수한 균일성의 특징으로 PON, ODN, FTTX 지점에서 종단 장치와 중앙 사무실을 연결하여 신호 분배기를 달성하는 데 널리 사용됩니다.
특징
우수한 균일성 및 낮은 삽입 손실
낮은 편광 종속 손실
우수한 환경 안정성
애플리케이션
광섬유 커넥터가 있는 PLC 스플리터의 기술 사양
1xN 스플리터
| 안건 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
| 섬유 유형 | G.657A | ||||||
| 작동 파장 | 1260nm~1650nm | ||||||
| 표준 삽입 손실(dB) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 |
| P급 삽입손실(dB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 |
| 균일성(dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| PDL(데시벨) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 파장 종속 손실(dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| 반사손실(dB) | ≥50 | ||||||
| 지향성(dB) | ≥55 | ||||||
| 운영 Temp.Gange | -40℃~+85℃ | ||||||
| 참고: 위의 매개변수는 커넥터가 있는 스플리터에 대한 것입니다. 커넥터가 없으면 삽입 손실이 0.2dB 감소합니다. | |||||||
2xN 스플리터
| 안건 | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 |
| 섬유 유형 | G.657A | ||||||
| 작동 파장 | 1260nm~1650nm | ||||||
| 표준 삽입 손실(dB) | ≤4.4 | ≤8.0 | ≤11.0 | ≤14.6 | ≤17.8 | ≤21.0 | ≤24.4 |
| P급 삽입손실(dB) | ≤4.2 | ≤7.7 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.7 | ≤24.0 |
| 균일성(dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| PDL(데시벨) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 파장 종속 손실(dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| 반사손실(dB) | ≥50 | ||||||
| 지향성(dB) | ≥55 | ||||||
| 운영 Temp.Gange | -40℃~+85℃ | ||||||
| 참고: 위의 매개변수는 커넥터가 있는 스플리터에 대한 것입니다. 커넥터가 없으면 삽입 손실이 0.2dB 감소합니다. | |||||||
캡슐화 크기
| 안건 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| 길이*너비*높이(mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| 안건 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 길이*너비*높이(mm) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
주문 정보
포트 |
섬유 | 입력 피그테일 | 입력 커넥터 | 입력 피그테일 길이 |
출력 피그테일 | 산출 커넥터 |
출력피그테일 길이 |
|
| PLC | 102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
1=G657A 2=G652D SP=특별 |
1=250um 벌거벗은 섬유 2=900um 긴박한 제안 3=900um 느슨한 튜브 4=2.0mm 케이블 5=3.0mm 케이블 SP=특별 |
NE=없음 수=SC/UPC SA=SC/APC 루=LC/UPC 라=LC/APC FU=FC/UPC FA=FC/APC SP=특별 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=특별 |
1=250um 벌거벗은 섬유 2=900um 긴박한 제안 3=900um 느슨한 튜브 4=2.0mm 케이블 5=3.0mm 케이블 SP=특별 |
NE=없음 수=SC/UPC SA=SC/APC 루=LC/UPC 라=LC/APC FU=FC/UPC FA=FC/APC SP=특별 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=특정 |
자주하는 질문
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
A: 우리는 본래 제조자입니다.우리는 OEM/ODM 사업을 할 수 있습니다. 우리 회사는 주로 광섬유 PLC 분배기를 생산합니다.
Q: 배달 시간은 얼마나 걸립니까?
ㅏ:그룹 구매 배달 시간: 30-60일;일반 배송 기간: 20일.
Q: 지불 조건은 무엇입니까?
ㅏ:보증금으로 T/T 30%, 배달 전에 70%.
Q: 보증은 무엇입니까?
ㅏ:무상 보증은 시운전 자격을 얻은 날로부터 1년입니다. 무상 보증 기간 내에 당사 제품에 결함이 있는 경우 무상으로 수리 및 결함 어셈블리를 교체해 드립니다.
질문 1: 카탈로그와 가격표는 어떻게 얻을 수 있습니까?
A1: 귀하의 이메일을 알려주시거나 당사 카탈로그 및 가격표를 위해 웹사이트에서 직접 연락해 주십시오.
|
|
