| MOQ: | 100 PC |
| 가격: | 1.1USD-4.58USD |
| 표준 포장: | 1pc/ box,80pcs/carton 박스 |
| Delivery period: | 지불 뒤에 있는 5-8days |
| 결제 방법: | 웨스턴 유니온, 전신환, 머니그램 |
| 공급능력: | 달 당 10,000 PC |

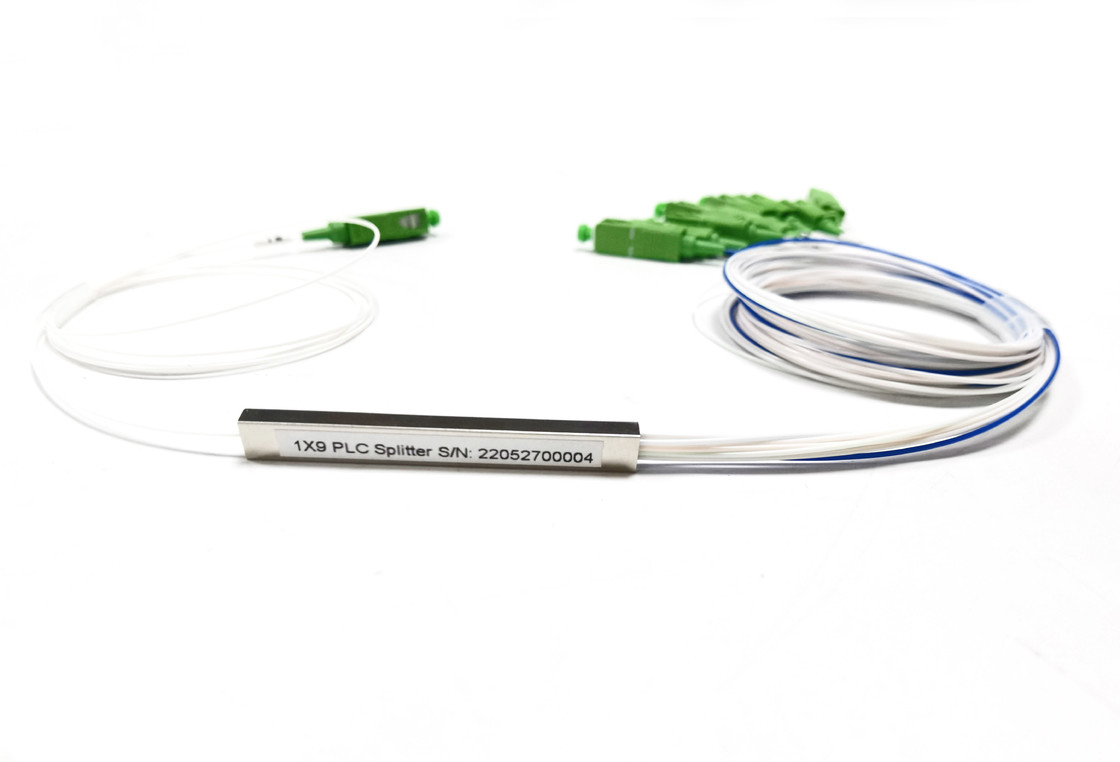

1:9 1x9 70/30 불균형 광섬유 PLC 스플리터 싱글 모드 SC APC G657A1 1미터
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations잉다 풀 어랜 PLC 스플리터는 작은 크기, 높은 신뢰성, 넓은 운영 파장 범위 및 좋은 채널-방-채널 균일성을 특징으로합니다.
광섬유 스플리터 특징
• 낮은 삽입 손실 및 높은 반환 손실
• PDL 자동 검사 시스템 (ultra low PDL가 제공됩니다)
• 고저온 사이클 테스트
• 배달 전 100% 테스트
• FTTH 케이블링 솔루션은 설계 될 수 있습니다.
1x9 스플리터사양
| 분할 비율 (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| 작동 파장 (nm) | 1260년~1650년 | ||||
| 섬유 종류 | G657A 또는 사용자 정의 | ||||
| ILmax ((dB) | 채널 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| 채널 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL 단위 dB | 채널 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| 회수 손실 (dB) | ≥55 | ||||
| 지시성 (dB) | ≥55 | ||||
| PDL (최다) | 0.3 | 0.3 | 0.3 | 0.3 | |
| 균일성 (최다) | 0.8 | 0.8 | 0.8 | 0.8 | |
| 파장 의존적 손실 (dB) | ≤0.3 | ||||
| TDL (최고) | 0.5 | ||||
| 작동 온도 | -40 ~ +85 | ||||
| 저장 온도 | -40 ~ +85 | ||||
| 차원 (mm) / LXWXH | 껍질이 없는 섬유 | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900m | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| ABS 박스 | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
참고:
1연결 장치 없이 지정
2. 커넥터를 포함하여 추가 0.2dB 손실을 추가
광학 스플리터의 출력은 70/30 80/20 60/40 또는 85/15% 4types로 나눌 수 있습니다. 스플리트 비율을 구별하기 위해 표시하는 파란색과 같은 다른 색을 사용합니다.이 특별한 칩 1x9은 불균형 분할 비율이 동일하지 않은 유형을 보장합니다, 특별한 요구 사항과 유연한 광학 응용을 충족시킬 수 있으며 5G FTTR 네트워크에서 널리 사용됩니다.
1x9 불균형 스플리터는 1x8 스플리터와 같은 강철 튜브 60*7*4mm를 사용합니다. 입력 1, 출력 9= 4*2+1pcs 섬유 배열
섬유 색상은 다채롭고, 느슨한 튜브 900um는 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은색, 등과 같이 구분 할 수 있습니다.
SC FC LC ST와 같은 모든 종류의 광 연결 장치가 사용될 수 있습니다.
폴란드 방법: UPC, APC
입력 출력 빗줄 길이는: 0.5m, 1m, 1.5m, 등
적용
1: 9 광학 스플리터 블록리스 타입만 구매하면 테스트 보고서와 함께 블리스터 상자에 포장됩니다. 튜브, 커넥터 또는 케이블은 좋은 보호로 블리스터 상자에 고정됩니다.
연결 장치로 미리 끝내고 광학 잠자리 상자 또는 유통 상자에 조립하는 것은 배달 전에 공장에서 받아 들일 수 있습니다.
비디오
|
|
