광섬유 PLC 분배기
Created with Pixso. 70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터

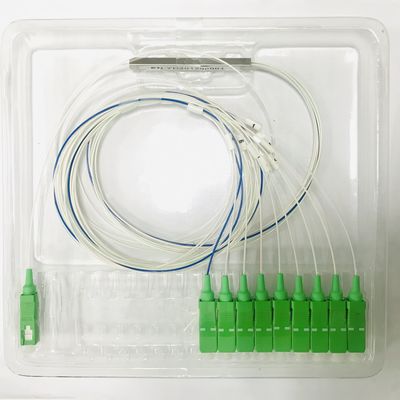

70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터

브랜드 이름: YINGDA
모델 번호: 1시 9분 PLC 분배기
MOQ: 500 PCS
가격: 1.1USD-4.58USD
배달 시간: 지불 뒤에 있는 5-8days
지불 조건: 웨스턴 유니온, 전신환, 머니그램
자세한 정보
원래 장소:
중국
인증:
ISO, CE
갈라진 비율:
1x9 스플리터
삽입 손실:
2.2dB / 16.3dB
파장:
1260 ~ 1650 nm
PDL(최대):
0.3dB
표준:
Telcordia GR-1221 및 GR-1209
튜브 치수:
60*7*4mm
입력 및 출력 길이:
1 미터
케이블 직경:
00.9mm
포장 세부 사항:
1pc/ box,80pcs/carton 박스
공급 능력:
달 당 10,000 PC
강조하다:

G657A1 광섬유 PLC 분배기

,

단일모드 광섬유 PLC 분배기

,

SC APC 1x9 PLC 분배기

제품 설명

1:9 1x9 70/30 불균형 광섬유 PLC 스플리터 싱글 모드 SC APC G657A1 1미터





플라너 라이트 웨이브 서킷 (PLC) 스플리터는 실리콘 광 광 파도 가이드 기술을 사용하여 제조 된 광학 전력 관리 장치입니다.중앙 사무실 (CO) 에서 여러 위치로 광 신호를 배포하는 데 사용됩니다.인테크 풀 어레이 PLC 1 * 9 스플리터에는 작은 크기, 높은 신뢰성, 넓은 작동 파장 범위 및 채널 간의 좋은 일관성이 있습니다.



섬유 분단기특징:

• 낮은 삽입 손실 및 높은 반환 손실

• PDL 자동 검사 시스템 (ultra low PDL가 제공됩니다)

• 높은 신뢰성 및 안정성

• B등급까지 연결 수

• 100% 대이시와 수믹스 3D 테스트

• 고저온 사이클 테스트

• 배달 전 100% 테스트

• FTTH 케이블링 솔루션은 설계 될 수 있습니다.

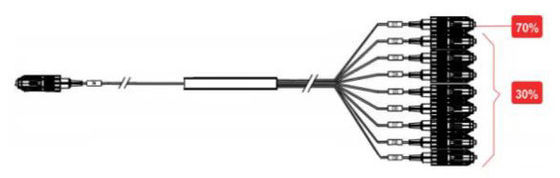

광섬유 스플리터 1x9구조 다이어그램

70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 0



1x9 스플리터사양

분할 비율 (%) 85/15 80/20 70/30 60/40
작동 파장 (nm) 1260년~1650년
섬유 종류 G657A 또는 사용자 정의
ILmax ((dB) 채널 1 1.6 1.8 2.1 2.7
채널 2-9 21.0 18.6 16.5 15.1
IL 단위 dB 채널 2-9 1.8 1.8 1.8 1.8
회수 손실 (dB) ≥55
지시성 (dB) ≥55
PDL (최다) 0.3 0.3 0.3 0.3
균일성 (최다) 0.8 0.8 0.8 0.8
파장 의존적 손실 (dB) ≤0.3
TDL (최고) 0.5
작동 온도 -40 ~ +85
저장 온도 -40 ~ +85
차원 (mm) / LXWXH 껍질이 없는 섬유 60x7x4 60x7x4 60x7x4 60x7x4
900m 60x7x4 60x7x4 60x7x4 60x7x4
ABS 박스 120x80x18 120x80x18 120x80x18 120x80x18

참고:

1. 1x9 섬유 분할기 연결 장치 없이 지정

2. 커넥터를 포함하여 추가 0.2dB 손실을 추가




70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 1

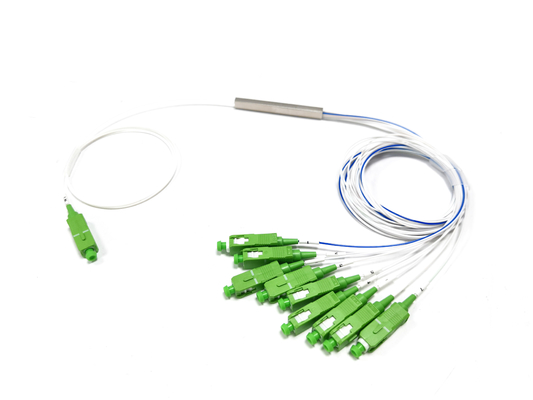

광학 스플리터의 출력은 70/30 80/20 60/40 또는 85/15% 4types로 나눌 수 있습니다. 스플리트 비율을 구별하기 위해 표시하는 파란색과 같은 다른 색을 사용합니다.이 특수 칩 1x9은 불균형 분할 비율이 동등하지 않은 유형을 보장, 특별한 요구 사항과 유연한 광학 응용을 충족시킬 수 있으며 5G FTTR 네트워크에서 널리 사용됩니다.

70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 2

섬유 색상은 다채롭고, 느슨한 튜브 900um는 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은색 등과 같이 구분 할 수 있습니다.




70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 3



1x9 불균형 스플리터는 1x8 스플리터와 같은 강철 튜브 60*7*4mm를 사용합니다. 입력 1, 출력 9= 4*2+1pcs 섬유 배열.




70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 4



SC FC LC ST 또는 연결 장치가 없는 모든 유형의 광 연결 장치가 사용될 수 있습니다.

폴란드 방법: UPC, APC

입력 출력 빗줄 길이는: 0.5m, 1m, 1.5m, 등
70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 5
FC 커넥터
PLC 스플리터


70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 6


PLC용 광분열기신청

  • 수동 광망 (예: EPON, GPON, BPON, FTTX, FTTH 등)
  • 여러 사용자가 하나의 PON 인터페이스를 공유하는 것을 지원합니다.



70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 7

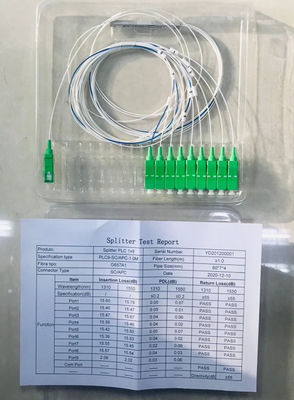

1: 9 광학 스플리터 블록리스 타입만 구매하면 테스트 보고서와 함께 블리스터 상자에 포장됩니다. 튜브, 커넥터 또는 케이블은 좋은 보호로 블리스터 상자에 고정됩니다.

연결 장치로 미리 끝내고 광학 잠자리 상자 또는 유통 상자에 조립하는 것은 배달 전에 공장에서 받아 들일 수 있습니다.





70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 8

각 작은 상자에는 12개의 PLC 스플리터, 전체 상자에는 8개의 상자가 포함되어 있습니다.



파이버 PLC 스플리터 생산 작업실 지도:

70/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 970/30 불균형 광섬유 PLC 스플리터 단일 모드 SC APC G657A1 1x9 PLC 스플리터 10


PLC Splitter의 생산은 엄격하게 기계 품질 검사와 고객의 요구 사항에 따라 이루어집니다. 그것은 색 또는 흰색이 될 수 있으며 번호 수갑과 커넥터는 SC / UPC, LC / APC 등이 될 수 있습니다..
