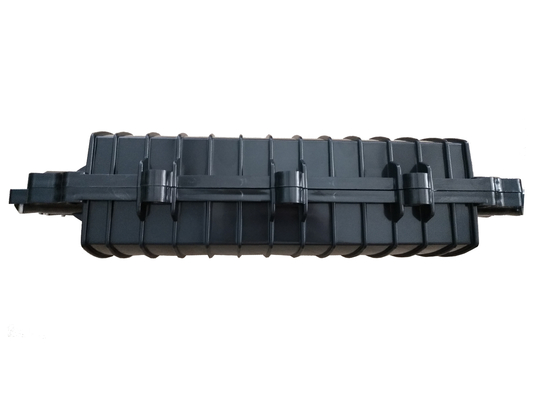

ABS 인라이닝 광 섬유 스플라이스 클로우져 144 핵심 2In 2Out은 공기 맨홀 구내에 묻었습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 재료 | ABS 인라이닝 마감 | 차원 | 470x180x125 밀리미터 |
|---|---|---|---|
| 맥스 능력 | 144개 핵심 단일 파이버 옵틱 박스 | 케이블 포트 | 2in 2 아웃 접속 함체 |
| 케이블 직경 | 최대. φ22mm | 트레이 양 | 6 PC 24 핵심 접속 트레이 |
| 정미중량 | 2.5 킬로그램 | 작동 온도 | -40C 내지 +70C |
| 애플리케이션 | 묻히는 야외 IP68 공기, 지하, 도관 | ||
| 하이 라이트 | ABS 인라이닝 광 섬유 스플라이스 클로우져,2In 2Out 광 섬유 스플라이스 클로우져,묻힌 공기 광 섬유 스플라이스 클로우져 |
||
제품 설명
144 핵심 2In 2Out 인라이닝 수평선상 광 섬유 스플라이스 클로우져는 공기 맨홀 구내에 묻었습니다
이 제품은 직접적인 φ22mm 이내에 다른 구조와 다양한 모델들 광케이블과 오버헤드 / 안테나, 송유관의 브랜치 연결에 적합하, 직접적 매장과 잘 전념하는 것 이고 그것이 또한 모든 플라스틱 구내 전화 케이블의 연결에 적합합니다.
광섬유 스플라이스 봉입은 특징을 이룹니다
- 제품의 모든 성능 표시기는 국가적 야드 / t814-2004 기준을 위한 요구조건을 충족시킵니다
- 아웃터 박스는 수입된 고강도 공업용 플라스틱 (ABS)로 만들어지고, 고압 사출 성형의 항노화제와 함께 추가되었습니다. 아크는 타원형, 경량, 높은 의학적 장점, 강한 부식 저항성, 낙뢰저항, 긴 서비스 라이프, 등을 형성했습니다.
- 금속 분과 상자체 밖에 있는 파스너는 다양한 환경에서 재사용하기 위해 스테인레스 강, 편익으로 만들어집니다.
- 아웃터 박스와 케이블 입구는 자체 접착적 (비 가황처리된) 고무 스트립, 믿을 만한 씰링 성능으로 밀봉되고 열리도록 쉽고, 반복해서 사용되고 유지됩니다
- 케이블 링 (O-링)의 유일한 3 유형은 (φ 12.5 밀리미터, φ 17 밀리미터, φ 20 밀리미터) 유연하게 사용자가 효과적으로 접속단의 케이블 입구의 봉합의 신뢰성과 실용성을 강화하면서, 광케이블의 실제 외경에 따라 선택할 수 있게 합니다.

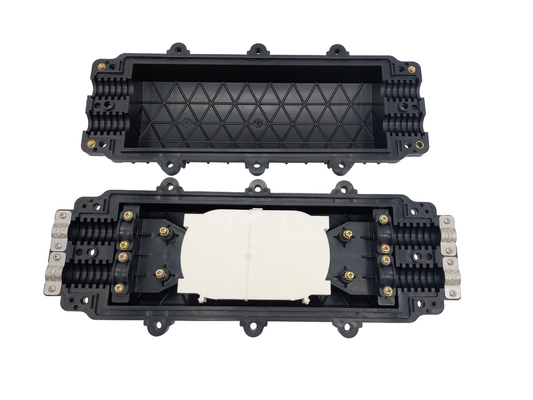

- 박스와 독립적 절연성 접지 장치에서 중첩 구조 파이버 스플라이스 트레이는 능력 구성과 섬유 팽창과 편리하고 안전한 접지 탄력적인 것 만듭니다.
- 유일한 이차적 광학 케이블 고정 장치는 광학 케이블 설치를 더 굳고 편리하게 합니다.
광섬유 박스 상술
| 모델 | GJS(04)3Y |
| 차원(L*W*H) | 465*180*120mm |
| 맥스 능력 | 144개 핵심 송이 모양 섬유 |
| 각각 트레이의 능력 | 24 핵심 |
| 트레이의 맥스 수량 | 6 PC |
| 케이블 포트 | 2in 2 아웃 |
| 케이블 직경 | φ22mm |
| 정미중량 | 2.5 킬로그램 |
| 재료 | ABS |
| 광섬유의 곡률 반경 | ≥ 40 밀리미터 |
| 광섬유의 부차적 손실 | ≤ 0.01dB |
| 예약된 광섬유의 길이 | ≥ 1.6m |
| 온도 범위 | - 40 Ｃ ~ + 70 Ｃ |
| 측압 저항 | ≥ 2000N / 10 센티미터 |
| 임팩트 저항 | ≥ 20n Ｍ |
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
광 섬유 스플라이스 클로우져 표준 부속물
| 메인 바디 | 1개 세트 |
| 접속 트레이 | (필요에 따라 구성된) 1-6pcs |
| 열 수축 보호 튜브 | (필요에 따라 구성된) 1-12bags (열 수축 보호 튜브, 수 표시, 나일론 제휴, 모래 페이퍼, 기타 등등을 포함하세요) |
| 스테인레스 강 패키지 | 1 봉지 (M5*30 볼트와 핵심 2 세트, 2 훅, Φ 8 평판 패드, 12 조각 M8 × 12 35 스테인레스 스틸 볼트, 8 조각 M5 × 20 스테인레스 스틸 볼트, 4 조각 스테인레스 강 케이블 압력부, 1 조각 6 각 머리 스패너) |
| 플라스틱 부속물 패키지 | 2개 플러그, 각각의 Φ 12.5, Φ 17 케이블 링 8개 부분 (을 포함하여 1개 가방 |
| 셀프 접착제 테이프 | 1개 명부 |
| 방수제 (띠 충전 + 명부 포장) | 1는 각각 권투합니다 |
작전의 광섬유 접속 상자 핵심 사항
- 더 케이블에서 광케이블에 침투하고, 광케이블을 벗기고, 외부 쉬스, 내부 쉬스와 루즈 튜브, 깨끗하 제거하고 오일 충전 페이스트를 제거하기 위해 광케이블의 외경에 적합한 케이블 링을 선택하고, 1.1 ~ 1.6m 광섬유를 길이와 30 ~ 50 밀리미터 스틸 코어가 되게 하세요.
- 스틸 코어를 강화하기 위해 케이블 클램프를 고치고, 광케이블을 고치고, 광케이블을 고치세요. 만약 지름이 10 밀리미터 이하이면, 광케이블의 고정 부품이 고치기 전에 지름이 12 밀리미터에 도달하게 하기 위한 자착성 고무 테이프로 감길 것입니다.
- 광섬유는 용접 디스크에 도입되고 열 수축 튜브와 열전달 용접 튜브가 연결될 광섬유 중 어느 것에 슬리브로 연결됩니다. 광섬유 뒤에 광섬유 보호 튜브의 중심에 광섬유 퓨전 포인트를 밝히기 위한 강화 맨드릴이 용접되고, 방열과 열전달 용접 튜브를 이동하고, 스테인레스 강 (또는 석영을) 썼습니다. 1 안으로 광섬유와 보호 튜브를 녹이기 위해 적절하게 보호 튜브를 가열시키고 보호된 광섬유 관절은 섬유테 그루브로 클램핑됩니다 (광섬유의 24개 중심이 각각 용접 디스크에 분배될 수 있습니다)
- 광섬유 용접 디스크에서 고르게 남아있는 광섬유를 놓고, 나일론 제휴로 코일 광섬유를 제휴하고 배치하세요. 용접 디스크는 일반적으로 바닥에서부터 위까지 사용됩니다. 모든 광섬유가 연결된 후, 용접 디스크의 최상위 계층을 커버하고 그것을 고치세요.
- 엔지니어링 설계 요구조건에 따라 접지 와이어를 위치시키고 사용하세요.
- 연결기 박스 쉘의 케이블 입구의 상응하는 입장을 광케이블로 싸고, 연결기 박스 쉘의 모서리의 양쪽에 실링 홈에서 접합 조각을 패드를 대고, 2 포탄을 마무리하고 스테인레스 스틸 볼트를 짜내세요. 모든 볼트가 강화될 때까지 볼트의 스트레스는 대칭적이고 획일적입니다.
- 포설 요구조건에 따르면, 본인은 포설을 위한 행거를 위치시키고 고칩니다.
