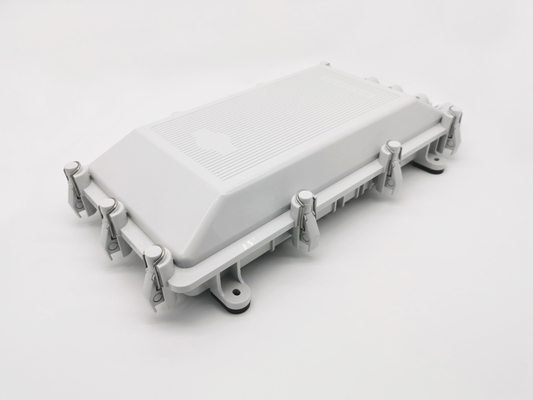

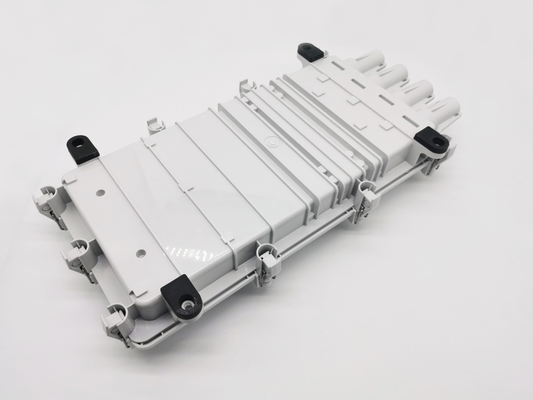

4 Ports 256 Core Optical Splice Enclosure Outdoor Wall Mounted Plastic Grey

4개의 항구 256 핵심 광학적인 결합 인클로저 옥외 잘 고정된 플라스틱 회색

  • 하이 라이트

    256 코어 광 스플 라이스 인클로저

    ,

    IP65 광 스플 라이스 인클로저

    ,

    IP65 실외 스플 라이스 인클로저

  • 재료
    PC+ABS
  • 색상
    회색
  • IP 등급
    IP65
  • 설치 방법
    벽걸이
  • 케이블 포트
    4개의 라운드 포트, ​​2개의 내부 예비 포트
  • 최대 융합
    8 splice tray, max. 최대 8개의 스플라이스 트레이 256 cores dual fiber 256 코어 듀얼 파이버
  • 상자 유형
    광섬유 스플 라이스 폐쇄
  • 특징
    케이블은 절단 없이 상자를 통과합니다, 중간 경간
  • 원래 장소
    중국
  • 브랜드 이름
    yingda
  • 인증
    ISO,CE, ROHS
  • 모델 번호
    CAU 256
  • 최소 주문 수량
    100개
  • 가격
    negotiable
  • 포장 세부 사항
    1pc/상자, 5개/판지 상자
  • 배달 시간
    10-15일
  • 지불 조건
    L/C, T/T, 웨스턴 유니온, 머니그램

4개의 항구 256 핵심 광학적인 결합 인클로저 옥외 잘 고정된 플라스틱 회색

4개의 항구 256 핵심 광학적인 결합 인클로저 옥외 잘 고정된 플라스틱 회색



4개의 항구 256 핵심 광섬유 융합 접합 접속점 상자 옥외 잘 고정된 플라스틱 회색



광 전력 및 전송 네트워크 배치에 사용되는 중용량 광 케이블의 연속성과 분리를 허용하는 범용 접속 접속 배선함입니다.상자의 디자인은 케이블의 인장 요소의 기계적 연속성을 허용하고 스플라이스의 조직 및 섬유 잉여분의 저장을 용이하게 하는 광섬유, 유니온 및 광학 장치를 보호합니다. 상자는 기밀하고 기상 조건에 강합니다. 따라서 통나무 방, 아치, 벽, 기둥 또는 케이블 갤러리의 건물 외부 및 내부 모두에 설치할 수 있습니다.



사양

모델 CAU-256
치수(L*W*H) 555*106*290mm
최대용량 256코어(8트레이, 더블 레이어)
케이블 포트 및 직경 6라운드(4:7-12mm, 2:22mm)
재료 PC+ABS
작동 온도 -40 ~+70°C
기계적 매개변수

정적 하중> 1000N(25cm2, 10분).

기계적 충격에 대한 보호 등급 IK09(20J).

축 방향 장력: 케이블 하중> D / 45mm x 1000N. D: 케이블 직경.케이블당 1시간.케이블 오프셋 <3mm
케이블 굴곡: 최대 30°500N. 힘의 적용: 씰 끝에서 400mm.사이클 수: 5/케이블.
케이블 꼬임:최대 회전 토크 90° / 최대 50N. 힘 적용: 밀봉 끝에서 400mm.사이클 수: 5/케이블.
진동 주파수: 10 ~ 15Hz.속도: 분당 1옥타브.주기: 사인파;진폭: 3mm(6mm 마루에서 마루까지).케이블 클램프: 씰 끝에서 500mm.소요시간: 축당 2시간



4개의 항구 256 핵심 광학적인 결합 인클로저 옥외 잘 고정된 플라스틱 회색 0

특징

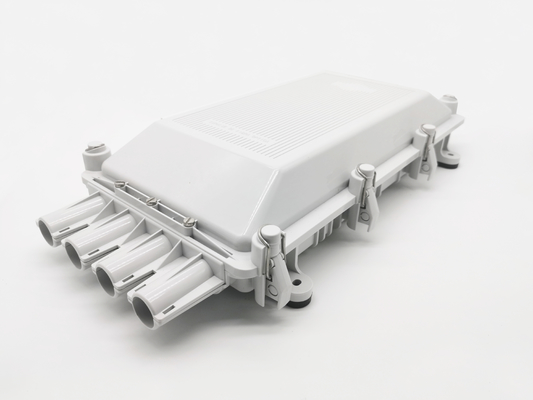

  • 한쪽 끝에 4개의 독립적인 케이블 액세스가 있습니다.각각은 최소 2개의 중용량 멀티파이버 케이블(이중 입력)과 최대 6개의 소용량 광케이블(7mm.)의 개별 입력을 허용합니다.
  • 클로징 커버는 클립형 씰 덕분에 특별한 도구 없이 완전히 조립 및 제거됩니다.

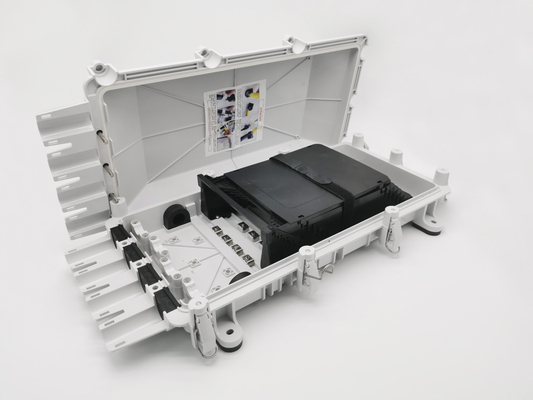

  • 상자 접근의 밀봉은 입구가 미리 절단된 고무 개스킷으로 이루어집니다.

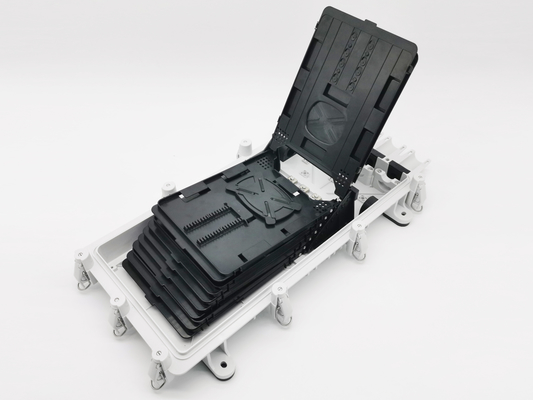

  • 최대 32FO(이중 레이어)까지 더 나은 광섬유 저장을 위해 확장 가능한 탭이 있는 넓고 쉽게 접근할 수 있는 직사각형 스플라이스 트레이.지지 블록과 개별 트레이 모두 고정 위치에서 90° 회전 및 연동이 가능하여 설치가 용이합니다.
  • 작동 중인 회로를 중단하지 않고 상자를 열고 닫고 조작할 수 있습니다.모든 섬유를 절단하지 않고도 케이블을 연결하고 분리할 수 있을 뿐만 아니라 튜브 및/또는 케이블의 남은 섬유를 적절하게 보관할 수 있습니다.
  • 상자를 닫으면 완전히 밀폐되어 기상 조건에 강합니다.보호 등급 IP-68.
  • 재료는 최소 20년 동안 설계되었습니다.
