128 Core Fiber Optic Splice Enclosure Joint Box Wall Mounted

128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형

  • 하이 라이트

    128 코어 광섬유 스플 라이스 인클로저

    ,

    IP65 광섬유 스플 라이스 인클로저

    ,

    IP65 광 스플 라이스 인클로저

  • 재료
    PC+ABS
  • 색상
    회색
  • IP 등급
    IP65
  • 설치 방법
    벽걸이
  • 케이블 포트
    2 인 2 아웃
  • 최대 융합
    8 splice tray, max. 최대 8개의 스플라이스 트레이 128cores dual fiber 128코어 듀얼 파이버
  • 상자 유형
    ftth 스플 라이스 폐쇄
  • max. 최대 splitter 쪼개는 도구
    1x16 또는 1x8 스틸 튜브 스플리터
  • 특징
    케이블은 절단 없이 상자를 통과합니다, 중간 경간
  • 원래 장소
    중국
  • 브랜드 이름
    yingda
  • 인증
    ISO,CE, ROHS
  • 모델 번호
    CAU 128
  • 최소 주문 수량
    100개
  • 가격
    negotiable
  • 포장 세부 사항
    1개/상자, 4개/마스터 상자
  • 배달 시간
    10-15일
  • 지불 조건
    L/C, T/T, 웨스턴 유니온, 머니그램

128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형

128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형



128의 핵심 광섬유 결합 울안 합동 상자 2in 2out 중간 경간 항구 잘 고정된 옥외



에 사용되는 중용량 광케이블의 연속성과 분리를 가능하게 하는 범용 접속 접속 배선함입니다.
광 전력 및 전송 네트워크의 배포.상자의 디자인은 인장의 기계적 연속성을 허용합니다.
케이블의 요소를 보호하고 광섬유, 결합 및 스플라이스의 구성을 용이하게 하는 광학 장치를 보호합니다.
잉여 섬유의 보관. 상자는 밀폐되어 기상 조건에 강하므로 외부 및 외부 모두에 설치할 수 있습니다.
통나무 방, 아치, 벽, 기둥 또는 케이블 갤러리의 건물 내부.

사양
모델 CAU-128
치수(L*W*H) 390*170*115mm
최대용량 128 코어 (8 트레이, 더블 레이어)
케이블 포트 및 직경 4 라운드 (2*7mm 4세트, 22mm 4개)
재료 PC+ABS
작동 온도 -40 ~+70°C
기계적 매개변수

정적 하중> 1000N(25cm2, 10분).

기계적 충격에 대한 보호 등급 IK09(20J).

축 방향 장력: 케이블 하중> D / 45mm x 1000N. D: 케이블 직경.케이블당 1시간.케이블 오프셋 <3mm
케이블 굴곡: 최대 30°500N. 힘의 적용: 씰 끝에서 400mm.사이클 수: 5/케이블.
케이블 꼬임:최대 회전 토크 90° / 최대 50N. 힘 적용: 밀봉 끝에서 400mm.사이클 수: 5/케이블.
진동 주파수: 10 ~ 15Hz.속도: 분당 1옥타브.주기: 사인파;진폭: 3mm(6mm 마루에서 마루까지).케이블 클램프: 씰 끝에서 500mm.소요시간: 축당 2시간

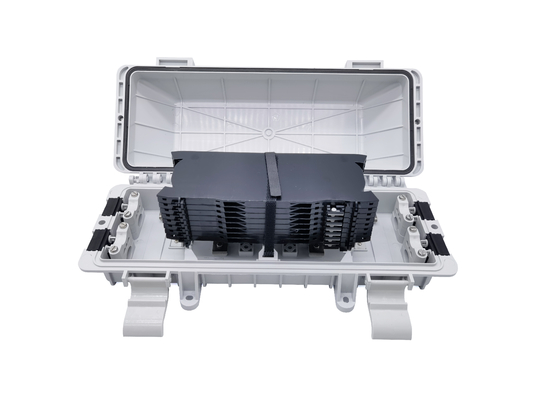

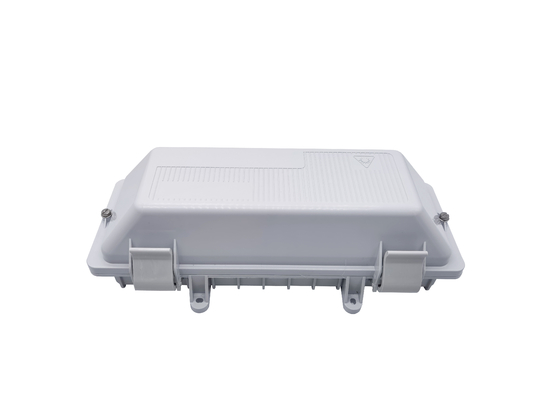

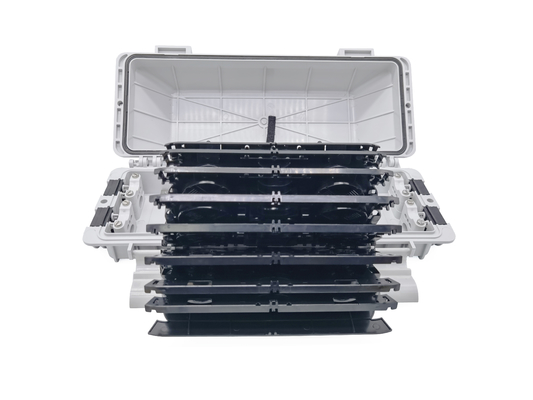

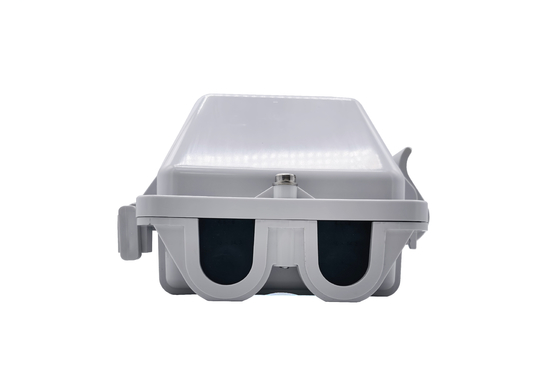

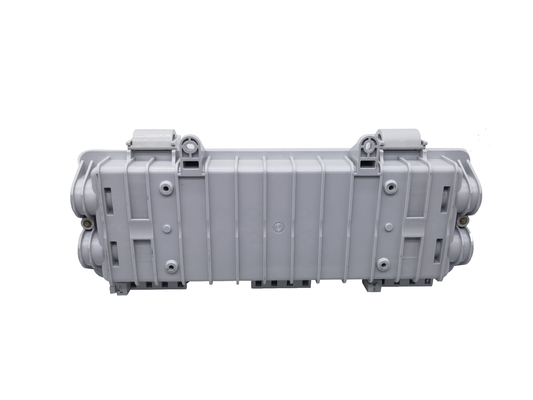

128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형 0128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형 1128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형 2128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형 3128 코어 광섬유 스플 라이스 인클로저 조인트 박스 벽걸이 형 4

특징
 양쪽 끝에 2개의 독립적인 케이블 액세스가 있습니다.각각은 최소 2개의 중간 용량의 개별화된 입력을 허용합니다.
다중 광섬유 케이블(이중 입력) 및 최대 8개의 소용량 광 케이블(7mm.).
 클로징 커버는 클립형 씰로 별도의 공구 없이도 완전 조립 및 탈착이 가능합니다.
 미리 절단된 입구가 있는 고무 개스킷으로 상자 접근을 밀봉합니다.
 최대 32FO(이중 레이어)까지 더 나은 광섬유 저장을 위해 확장 가능한 탭이 있는 넓고 쉽게 접근할 수 있는 직사각형 스플라이스 트레이.
지지 블록과 개별 트레이 모두 고정 위치에서 90° 회전 및 연동이 가능하여
설치.
 중단 없이 상자를 열고 닫고 조작할 수 있습니다.
작동 중인 회로.없이 케이블을 연결하고 분리할 수 있습니다.
모든 섬유를 절단해야 하고 튜브를 적절하게 보관해야 합니다.
또는 케이블의 남은 섬유.
 상자를 닫으면 완전히 밀폐되어 날씨에 강합니다.
정황.보호 등급 IP-68.
 재료는 최소 20년 동안 설계되었습니다.
