| 브랜드 이름: | YINGDA |
| 모델 번호: | GJS-M5-JFT |
| MOQ: | 100 PC |
| 가격: | 협상 가능 |
| 배달 시간: | 지불 뒤에 있는 5-15days |
| 지불 조건: | T/T 또는 서부 동맹, L/C |
48 핵심 FTTH 드롭 케이블 IP68 기계적 광섬유 공동 구내 돔 분배기 1x32 1x16 1x8
자르지 않은 1x16 PLC 분배기 48 핵심 융합 연결부 마감 광섬유 돔 기계적 실링 FOSC

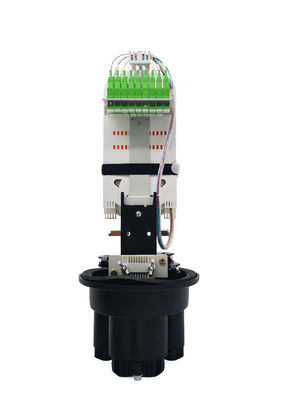

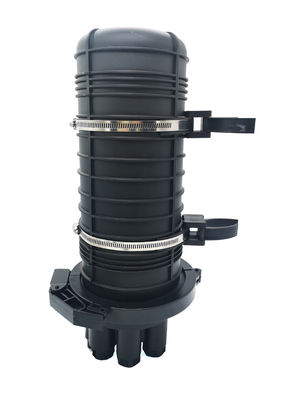

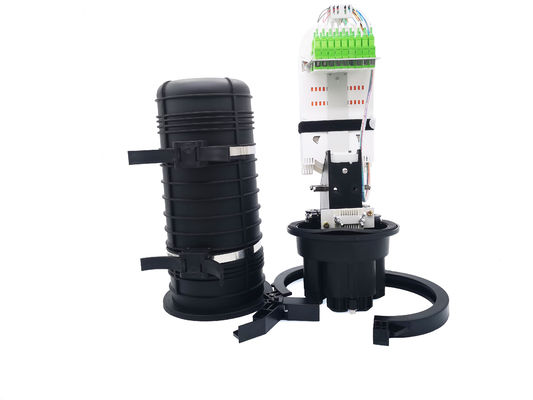

GJS-M5-JFT 광섬유 접속 함체는 돔형 구내이며, 그것이 광섬유 전송 동안 직접적 연관을 위해 사용되고, 4 원형 케이블 유입 홀과 1 생략적 케이블 유입 홀로, 공동 접속 보호를 제공합니다 ; 그것은 기계적 실링을 채택합니다 ; 그것은 오버헤드, 폴 마운팅, 벽 장착과 묻힌 설치를 위해 사용될 수 있습니다 ; 좋은 실링 성능, 단순한 설치와 넓은 활용 범위.
상술
| 모델 | GJS-M5-JFT |
| 차원 | Φ230*445mm |
| 케이블 entry&exit | 1개 타원형 (또는 미드 스팬) + 4 라운드 |
| 케이블 직경 | Φ7-18 밀리미터 |
| 접속 트레이 능력 | 24 하나의 핵 |
| 맥스. 트레이 수량 | 6 PC |
| 맥스. 접속 수량 | 144 핵심 (단일 파이버) |
| 맥스. 갈라진 비율 | 1시 16분, 1시 32분, |
| 밀봉 방법 | 나선부 기계적 실링, 실리콘 고무 |
| 광섬유 곡률 반경 | ≥ 40 밀리미터 |
| 광디스크의 부차적 손실 | ≤ 0.01dB |
| 온도 범위 | - 20 'Ｃ ~ + 60 'Ｃ |
| 측압 저항 | ≥ 2000N / 10 센티미터 |
| 임팩트 저항 | ≥ 20n. Ｍ |
| 보호 그레이드 | IP65 |
특징
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
표준 부속물 :
폴 마운트 장비, 플라스틱 왜곡, 안쪽 6 각 머리 스패너, 고무 봉인과 케이블 포트를 위한 장비, 열 수축 보호 슬리브, 수 표시, 나일론 제휴, 기타 등등.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
광섬유 공동 구내 설치 과정
광케이블은 토대에 대한 광케이블 재정 감독으로부터 들어갑니다.
케이블 홀더는 더 케이블을 잠근데 사용되고 스틸 코어가 강화 코어 기둥으로 관통되고, 팽팽하게 눌렀습니다.
1. 타원형 홀과 광케이블의 설치 :
타원 홀에서 고무 패드, 플라스틱 블록과 플라스틱 플러그를 포장해 가시오 그러면 광케이블은 고무 패드를 통과하고, 그리고 나서 플라스틱 블록에 버클로 조여지고, 마침내 플라스틱 플러그를 추가하고, 볼트를 강화하기 위해 왜곡을 사용하고 광학 케이블 입구의 봉합을 완료하기 위해 토대를 잠급니다.
2. 4 라운드 광케이블의 설치 :
작은 케이블 유입 홀의 플라스틱 너트를 망치고, φ 27 밀봉제 플러그를 포장해 가고, 아래의 그림에 나타난 순서에 따라 부속물을 설치하고 한 쌍이 되어서 케이블 입구를 밀봉하기 위해 플라스틱 너트를 강화하기 위해 마침내 왜곡을 사용하세요.

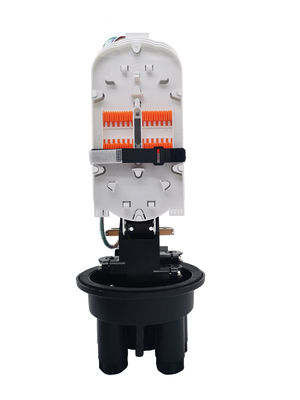

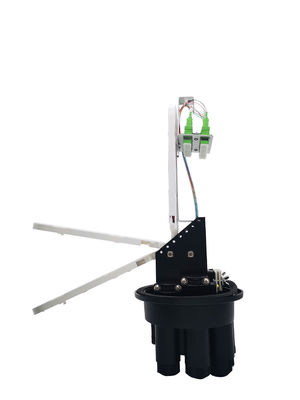

3. 광 스플리팅 : 예약된 와인딩, 통합을 위한 통합 트레이로의 벗겨진 광케이블에게 피그테일 단부와 케이블 단말을 가져오고 통합 슬롯에서 마지막, 땋아 늘인 머리 연결기를 어댑터의 주입구에 삽입하고 삽입하고 어댑터, 분배기의 출력의 수단에 대한 PLC 분배기의 입력이 어댑터의 입력 단부에 삽입되고 광케이블이 마침내 어댑터의 수단에 밖에 이끌립니다.
4. 직접 융해 : 전원 케이블을 예약된 와인딩을 위한 통합 트레이, 그리고 나서 통합 슬롯에서 통합 두 마지막에 도입하세요.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
애플리케이션 : 묻힌 디레트, 도관, 공기이, 통신, 모바일, CATV, 고속도로, 광대역망 사업 회사, 기타 등등.
|
|
