| 브랜드 이름: | yingda |
| 모델 번호: | CWDM 8CH |
| 가격: | 0.18USD-4.29USD |
| 배달 시간: | 7days |
| 지불 조건: | T/T, 서부 동맹, MoneyGram |
4 8 16개 채널 조잡한 SMF 28E 광섬유 단자 박스
조잡한 파장 분할 다중화 모듈 (CWDM)
특징
저삽입 손실
하이 채널 차단
고안정성과 신뢰성
애플리케이션
CWDM 시스템
메트로 / 접속 네트워크
CATV 광섬유 시스템
상술
| 매개 변수 | 4ch | 8ch | 16ch | |||
| 채널 파장 (nm) | 1271,129,1311,......,1551,1571,1591,1611 | |||||
| 채널 공간(NM) | 20 | |||||
| 채널 대역폭 (nm) | λc±6.5 | |||||
| 채널 평탄성(dB) | ≤0.4 | |||||
| 삽입 손실 (dB) | ≤2.0 | ≤3.0 | ≤5.0 | |||
| 차단 | 역다중화기 | 인접합니다 | ≥30 | |||
| 인접하지 않습니다 | ≥40 | |||||
| 먹스 | 인접합니다 | ≥15 | ||||
| 인접하지 않습니다 | ≥15 | |||||
| 채널 균일성 (dB) | ≤1.0 | |||||
| 방향성 (dB) | ≥55 | |||||
| 손실 (dB)를 반환하세요 | ≥50 | |||||
| PDL (dB) | ≤0.15 | ≤2.0 | ||||
| 사고 방식 열 안정성 (nm/' Ｃ) | ≤0.003 | |||||
| 삽입 손실 열 안정성 (dB/' Ｃ) | ≤0.005 | |||||
| 파워 핸들링 (mW) | ≤500 | |||||
| 작동 온도 ('Ｃ) | 0~+70 | |||||
| 저장 온도 ('Ｃ) | -40~+85 | |||||
| 패키지 치수 (밀리미터) L*W*H | 100*80*0 (abs) | 141*115*18(abs) | ||||
| 110*95*7.5(metal) | ||||||

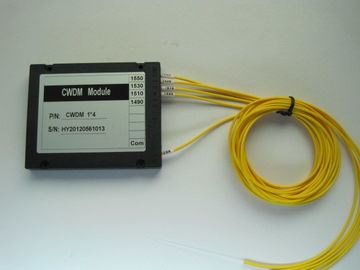

CWDM 4 채널 (1490년 1510 1530 1550nm) -2mm 1 미터

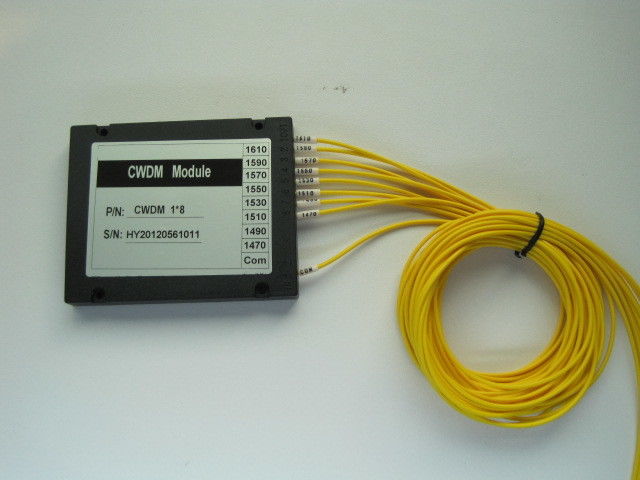

CWDM 8 채널 (1470년 1490 1510 1530 1550 1570 1590 1610nm) -2mm 1 미터
순서 정보
| CWDM | 타입 | 포토형 | 사고 방식 | 땋아 늘인 머리 | 섬유 | 길이 | 연결기 |
|
M=mux D=Demux |
4=4ch 8=8ch 16=16ch |
1271=1271nm 1791=1291nm ... ... 1611=1611nm |
900=900um은 튜브를 로스 2000=2mm 루즈 튜브 3000=3mm 루즈 튜브 |
SMF-28e |
1=1m X=Specify |
NE=none FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC LA=LC/APC LC=LC/UPC |
|
|
