| 브랜드 이름: | YINGDA |
| 모델 번호: | FPC-EE-SDX-30-01 |
| MOQ: | 500 PC를 |
| 가격: | 0.36USD-30USD |
| 배달 시간: | 지불 후 칠 일 |
| 지불 조건: | 서양인 Union,T/T |

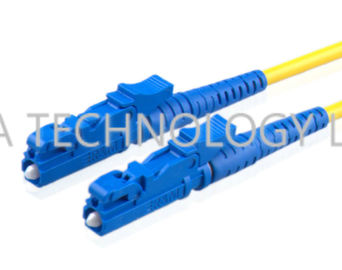

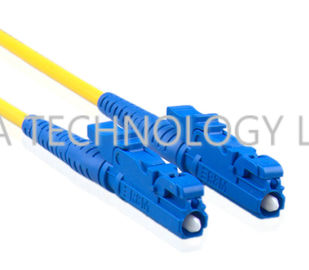

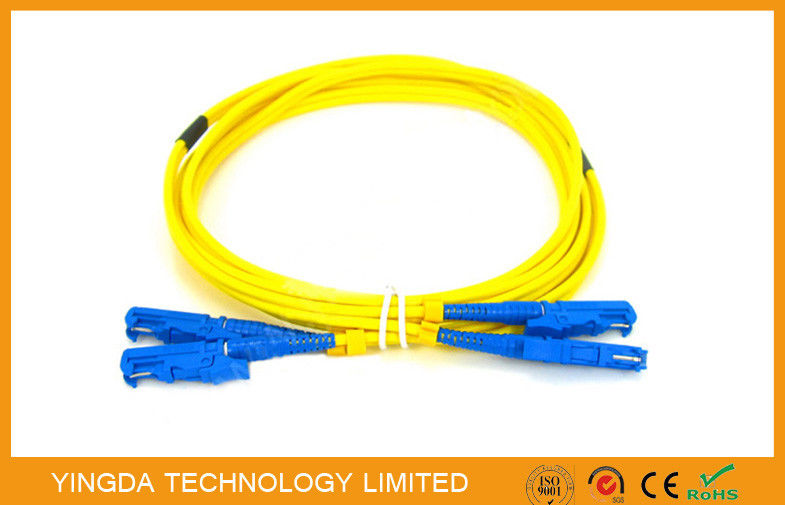

R&M E2000 / UPC 광섬유 패치 코드 피그테일 싱글 모드 듀플렉스 9/125um
패치 코드 또는 pigtails는 단일 모드 단일 섬유 케이블의 표준 및 변수 길이에서 제공됩니다.한쪽 또는 두쪽 끝은 웅성 각도 닦기 E-2000 APC 커넥터와 높은 회귀 손실로 조립.
각 패치코드는 일련 번호로 식별되며 1310nm에서 삽입 및 반환 손실 측정이 포함되어 있습니다. 제공되는 패키지는 240 x 190 x 20 mm의 블리스터입니다.요청 시 사용할 수 있는 다른 포장재.
단 섬유 패치 코드
|
케이블 사양 |
|
|
엑스트로 코팅을 가진 단일 모드 광섬유 |
0.25mm |
|
밀게 펌프 된 섬유, Ø ext. |
0.90mm |
|
아라미드 가재 |
|
|
PVC 저연소 방화 retardant 외막, Ø ext. |
3mm |
|
재킷 색상 |
노란색 |
|
최소 굽기 반지름 (mm) |
30 |
|
최대 부하 (N) |
300 |
|
작동 온도 |
-20 oC ~ 70 oC |
|
섬유의 종류 |
싱글 모드 |
|
코어/클래드 지름 (μm) |
10/125 |
|
약화 (dB/Km) |
|
|
파장 1.310 nm |
<0.40 |
|
파장 1.550 nm |
<0.25 |
|
염색분산 (ps/km x nm) |
|
|
파장 1.310 nm |
<3.5 |
|
파장 1.550 nm |
< 200 |
|
다른 특징, CCIT에 따르면 |
G.652 |
E2000/APC 커넥터, 지르코니아 펠루와 8o에서 높은 반환 손실로 구부러진 각도 닦기.
최적의 광학적 특징 외에도 이 커넥터는 반복성, 충격, 견인 등에 대한 테스트를 위해 I-ETS 300671 표준에 따라 설계되었습니다.
이 커넥터는 표준 커넥터와 비교했을 때 유통 단위에서 높은 연결 밀도를 제공합니다.
CATV 네트워크, 데이터 음성 네트워크 등에서 전 세계 사업자 회사에서 탁월한 광 연결이 필요한 현장 상호 연결에 사용됩니다.보호 플러그는 커넥터 몸과 함께 조립됩니다.
E2000/APC 패치 코드의 사양
|
특징 |
맥스 |
타이프. |
|
파장: |
- 젠장 |
1.310/1.550 nm |
|
삽입 손실 (I.L.): |
<0.5 dB |
0.15 dB |
|
수익 손실 (R.L.): |
> 60 dB |
65 dB |
|
범위 내의 I.L.의 안정성 -20°C ~ +70°C: |
<0.1 dB |
00.05 dB |
|
I.L.의 안정성 40°C에서 90% 24시간 동안 RH: |
<0.2 dB |
0.1 dB |
|
반복 가능성 |
1000개의 연결에서 P.I. < 0.1 dB |
|
|
최소 운용 수명 |
1000 번 짝짓기 사이클 |
|
|
기계적 강도: 추락, 충돌 그리고 진동 |
<0.10 dB |
----- |
|
팽창 강도 |
----- |
8kg |
다양한 유형의 패치 케이블이 있습니다. 그것은 E2000에 E2000 APC 커넥터, E2000에 SC 커넥터, E2000에 FC 커넥터, E2000에 LC 커넥터 ect와 같습니다. 귀하의 요청에 따라 OEM을 지원.
|
