| 브랜드 이름: | YINGDA |
| 모델 번호: | MPOm-12LC-OM2-01 09 |
| MOQ: | 100 PC를 |
| 가격: | 0.2USD-100USD |
| 배달 시간: | 지불 후 칠 일 |
| 지불 조건: | 웨스턴 유니온, T/T |

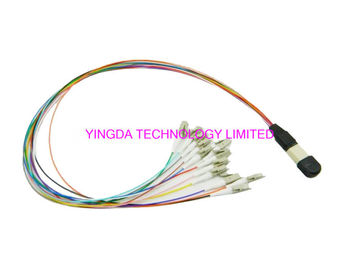

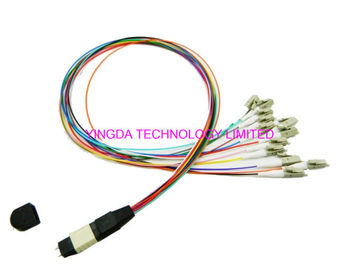

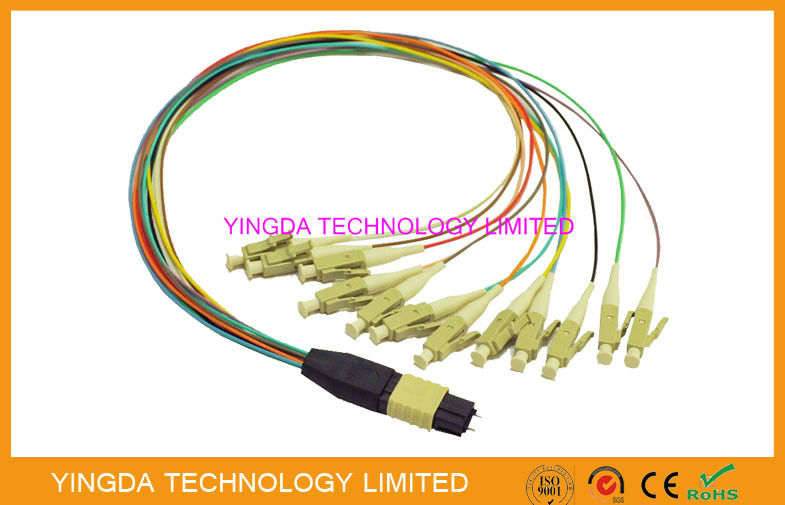

고밀도 MTP MPO 케이블 - LC 12 코어 하이드라 케이블 어셈블리 가이드 핀과 남성 커넥터 MTP MPO 케이블 패치 코드
MPO에서 SM/MM Fan-out/Breakout Harness Cable 집합은 주로 10G/40G/100G, 0.9mm 가닥 케이블과 LC 가닥 케이블에 사용됩니다.LC 쪽은 유니 부트/싱글 부트 듀플렉스 LC 또는 듀얼 부트 듀플렉스 LC 커넥터를 채택할 수 있습니다.배낭 MPO 케이블은 A 타입과 B 타입을 모두 지원합니다. 다양한 길이가 있습니다.
MPO 케이블-LC 12 코어 하이드라 케이블은 40G QSFP+, 10G SFP, 400G OSFP QSFP 광학 연결 및 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
선택은 더 빠른 이더넷 및 섬유 채널 애플리케이션 (OM3, OM4 및 OS1/OS2 섬유) 및 레거시 멀티모드 섬유 (OM1 또는 OM2) 를 지원합니다.

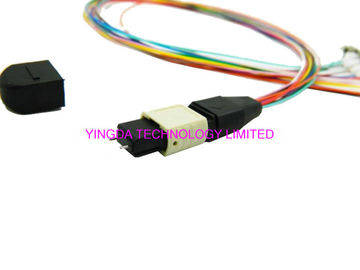

MPO 남성 (지도 핀과 함께) 0.9mm 케이블과 단일 섬유 커넥터로 조립됩니다.
선택 가능한 모든 유형의 단일 섬유 연결 인터페이스 (SC, LC, E2000, MTRJ 등)
MTP에서 LC 브레이크오웃 케이블적용
MPO 섬유 카세트 모듈 내부에 설치하기 위해
MTP MPO 섬유 파열 케이블 광학적 특성
항목 | 단위 | 매개 변수 | |||||
커넥터 | -- | SM 표준 | SM 엘리트 낮은 | MM 표준 | MM 엘리트 낮은 | ||
IL | 전형적 | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
마크시먼 | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | APC (8각 롤링) 에 ≥60 | PC의 경우 ≥20 | ||||
(dB) | PC의 경우 ≥50 | -- | |||||
여성/남자 | (dB) | 남성: 핀이 있는, 여성: 핀이 없는 | |||||
당기력 | (dB) | ≤0.3 (최대 66N) | |||||
진동 | (dB) | ≤0.3 (10 ~ 55Hz) | |||||
온도주기 | (dB) | ≤0.3 (-40 ~ 75°C, 21주기) | |||||
섬유 MPO 커넥터 끝면 매개 변수
항목 | 단위 | 매개 변수 | |
SM | MM | ||
X 곡선 반지름 | (mm) | 2000년 미니 | |
Y 곡선 반지름 | (mm) | 5분 | |
섬유 높이 | (nm) | 1000 ~ 3500 | |
전체 광적 높이 차이 | (nm) | 최대: 500 | |
인접한 섬유 높이의 차이 | (nm) | 최대: 300 | |
X축 각 | (°) | -0.2 ~ 0.2 | |
Y축 각 | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 |
광섬유 압축 | (nm) | 제1호 | -100 ~ 200 |
MTP 하드네드 케이블 패누트주문 정보
항목 | 단위 | 매개 변수 |
1 연결 장치 유형 1# | -- | MPO-여성*, MPO-남자 |
2 끝면 1# | -- | PC, APC |
3 섬유수 | -- | 2, 4, 8, 12 & 24 MT 섬유 |
4연착기 유형 2# | -- | MPO-여성*, MPO-남성, FC, SC, ST, MU, LC, E2000 |
5 끝면 2# | -- | PC, UPC, APC |
6 섬유 모드 | -- | SM ((OS1, OS2)), MM ((OM1, OM2, OM3, OM4)) |
7 케이블 외부 지름 | (mm) | Φ2, Φ3, Φ4 |
8 길이 | (M) | L=1,2,3,4... |
9 돼지 꼬리 길 | (M) | L1=0.5 0.6 10 |
10 케이블 종류 | -- | RJ: 재킷 리본 케이블, RB: 베어 리본 케이블, |
※ 여성 MPO 커넥터, 여성 주문 정보에 약속 할 수 있습니다
