| 브랜드 이름: | YINGDA |
| 모델 번호: | YDPLC-116-SASA-1010 |
| MOQ: | 200 PC |
| 가격: | 1.1USD-4.58USD |
| 배달 시간: | 지불 후에 5-8days |

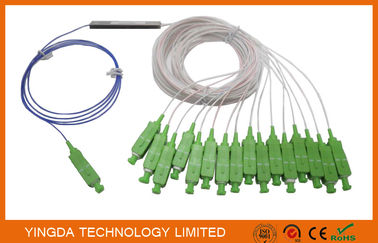

GPON FTTH 광섬유 패시브 미니 광 스플리터 1x16 900um 단일 모드 SC APC 커넥터
평면 광파 회로 (PLC) 스플리터 는 광학 전력 관리 장치의 일종입니다이것은 실리카 광학파도 기술을 사용하여 제조되었습니다.높은 신뢰성, 넓은 작동 파장 범위 및 좋은 채널-채널 균일성,광 신호 전력 분할을 실현하기 위해 PON 네트워크에서 널리 사용됩니다.1xN 및 2xN 스플리터 제품의 전체 시리즈를 제공합니다.모든 제품은 GR-1209-CORE-2001 및 GR-1221-CORE-1999년 요구 사항
광섬유 스플리터 사양
광섬유 스플리터1xN SPLITTER
| 항목 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| 섬유 종류 | G.657.A | |||||||
| 작업 파장 | 1260nm~1650nm | |||||||
| 표준 삽입 손실 (dB) | ≤4.2 | ≤7.6 | ≤107 | ≤140 | ≤172 | ≤ 208 | ≤240 | |
| P-그라드 삽입 손실 (dB) | ≤4.0 | ≤7.4 | ≤105 | ≤138 | ≤170 | ≤ 204 | ≤237 | |
| 균일성 (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤ 20 | ≤ 20 | |
| PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| 파장 의존적 손실 (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤ 20 | ≤ 20 | |
| 수익 손실 (dB) | ≥50 | |||||||
| 지침 (dB) | ≥55 | |||||||
| 작동 시간 | -40°C~+85°C | |||||||
| 참고: 위의 매개 변수는 커넥터와 함께 스플리터입니다. 커넥터가 없으면 삽입 손실은 0.2dB 감소합니다. |
||||||||
광섬유 PLC 스플리터 특징
Ø 낮은 삽입 손실, 낮은 PDL 및 높은 신뢰성
Ø 높은 수익 손실 및 좋은 반복성
Ø 넓은 파장 범위
Ø 채널 간 통일성 우수
광섬유 스플리터 애플리케이션
LAN, WAN 및 지하철 네트워크
FTTH 프로젝트 & FTTX 배포
Ø CATV 시스템
Ø GPON, EPON
Ø 광섬유 시험 장비
데이터베이스 전송 광대역 네트워크
모든 커넥터, 케이블, PLC 칩은 100% 공장 테스트를 거쳐
광섬유 결합 스플리터스플리터 광섬유 강철 튜브 크기:
| 항목 | 1x2 | 1×4 | 1x8 | 1x16 | 1x32 | 1x64 |
| 길이*폭*높이 ((mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| 항목 | 2x2 | 2×4 | 2x8 | 2x16 | 2x32 | 2×64 |
| 길이*폭*높이 ((mm) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
1x16P광섬유 PLC 스플리터 스틸 튜브
2x32 스플리터 광섬유 스플리터 주문 정보
| 항구 | 섬유 | 입력 돼지 꼬리 | 입력 연결 장치 | 입력 돼지 꼬리 길이 |
출력 pigtail | 출력 커넥터 |
OutputPigtail (출력) 길이 |
|
| PLC | 102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
1=G657A 2=G652D SP=특별 |
1=250um 껍질이 없는 섬유 2=900um 튼튼한 3=900um 느슨한 튜브 4=2.0mm 케이블 5=3.0mm 케이블 SP=특별 |
NE=무함 SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=특별 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=특별 |
1=250um 껍질이 없는 섬유 2=900um 튼튼한 3=900um 느슨한 튜브 4=2.0mm 케이블 5=3.0mm 케이블 SP=특별 |
NE=무함 SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=특별 |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=특별 |
광섬유 PLC 스플리터 패키지 정보
PLC 스플리터2x2 커플러다른 종류의 포장 될 수 있습니다, 섬유 패치 케이블과 같은 플라스틱 봉지, 블러스터 상자, 고리 상자, 마스터 카튼 상자.섬유와 철강 튜브에 좋은 높은 보호를 보장하기 위해 상자에 100pcs를 사용하는 것을 제안, 매일매일 엄청난 화물 비용이 증가하기 때문입니다.
비디오
비디오
비디오
|
|
