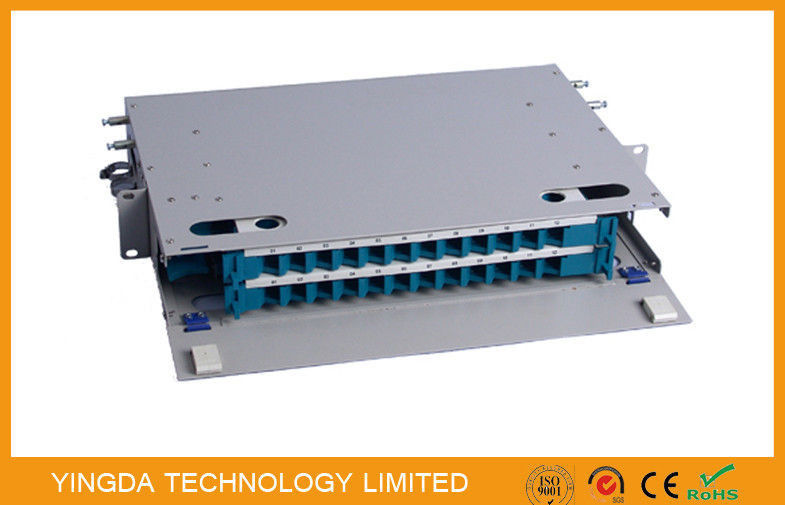

19" 광섬유 패치 패널

기본 정보
원래 장소: 중국
브랜드 이름: YINGDA
인증: ISO, SGS
모델 번호: ODF-UT24-SC/FC
최소 주문 수량: 50pcs
가격: Negotiable
포장 세부 사항: 1개의 PC/판지 상자
배달 시간: 3-5 일
지불 조건: 티 / T 또는 웨스턴 유니온
공급 능력: 50, 달 당 000pcs
지금 연락
상세 정보
수용 인원: 24의 섬유 차원: 485*300*75 mm
무게: 4.7 킬로그램 커넥터 유형: FC/PC, SC/PC, SCAPC, FC/APC, LC/APC, ST/UPC
용접 쟁반 qty: 2pcs x12 섬유 결합 쟁반 수용량: 12의 섬유
떠꺼머리 유형: sc fc lc st 떠꺼머리 0.9mm1.5meter 재료: 감기는 강판 강대
금속 간격: 1.0 MM 색상: 화이트

제품 설명

19" 24의 중핵 광섬유 패치 패널, 24의 항구 SC ODF 케이블 배급 상자 카세트





24Cores ODF 광섬유 분포 프레임은 기준 19" 인치 포좌, 수용량 24Cores입니다,

그것은 고밀도의 모든 모듈 디자인 입니다. 이 단위 상자는, 섬유 케이블 저장 접합하는, 섬유 케이블을 만듭니다

1 세트에 있는 배급은, 각 융합한 배급 단위, 만족시킵니다 개인적으로 추출될 수 있습니다

이따금 구조 가동의 필요.



큰 수용량 광학적인 분포 프레임은 또한 좋은 가동, 융합한 배급 단위입니다

설치된 FC, SC, ST, LC 및 다른 많은 접합기는 일 수 있고, 일반적인 섬유를 위해 적당합니다

눈 떠꺼머리 및 12의 중핵에 의하여 통합된 섬유 녹는 단위 쟁반 장비된 리본 떠꺼머리는, 할 수 있습니다

직접 용접됩니다.





주요 기술적인 매개변수

  1. 19 인치 선반 표준 사용
  2. 환경 온도: -5 ~+45°C
  3. 상대 습도: ≤85% (+30°C)
  4. 대기압: 70~166 KPa
  5. (교환할 수 있고는 반복) 연결관 묽게함: ≤0.5dB
  6. 삽입 손실: ≤ 0.3dB
  7. 복귀 손실: APC ≥ 60dB; UPC ≥ 50dB; PC ≥ 45dB
  8. 고전압 보호 장소와 분포 프레임 사이 압력: ≥ 3000V (DC),
  9. 1min 고장 없음, 아크 없음
  10. 고전압 보호 장소와 분포 프레임 사이 고립 저항: ≥
  11. 100MΩ/500V (DC)
  12. 12의 항구 결합 통합 단위를, 구성 12-144 중핵 폭포가 되어 떨어져서, 12 중핵
  13.  쟁반 당
  14. FC/SC/ST/LC 접합기를 죄어서, 접합기는 배열 30도, 지킵니다이었습니다
  15. radius≥40mm를 구부리는 뛰어오르는 섬유는, 또한 레이저 화상 눈을 피할 수 있습니다.



구조 특징



  • 고품질 냉각 압연된 격판덮개 및 지상 정전기 살포의 만드는, 아름다운 외관
  • 내려가는 옆문 사용은 자물쇠를 수입했습니다
  • 막대기 접합기 위원회는 설치된 접합기 같이일 수 있습니다: FC, SC, ST, LC, etc.
  • configure 중핵과 케이블 조정 좌석의 완전한 부속품을 강화했습니다



성과 이점

  • 좋은 밀봉 성과, 유연한 설정, 빠른 임명
  • 3개의 기능을 놓으십시오: 광섬유 결합, 케이블 저장, 1 세트에 있는 케이블 배급
  • 쉬운 가동, 믿을 수 있는 지상에 놓는은 것은, 안전을 보호합니다
  • 뛰어오르는 섬유의 가득 차있는 보호는, 구부리는 반경 ≥ 40mm를 지킵니다



24의 중핵 단위 상자 표준 패키지



상자 몸

1pc

나사

4pcs

소매 (40/45/60mm)

24pcs

완충기 관

1pc

용접 단위 쟁반 12core

2pcs



세부사항



수용량

예비 품목

Size/mm

그물 weight/kg

12 중핵

결합 쟁반, 소매, 완충기 관

485*300*50

3.9

24의 중핵

결합 쟁반, 소매, 완충기 관

485*300*75

4.7

48 coe

결합 쟁반, 소매, 완충기 관

485*300*140

6.9

96 중핵

결합 쟁반, 소매, 완충기 관

485*300*252

11

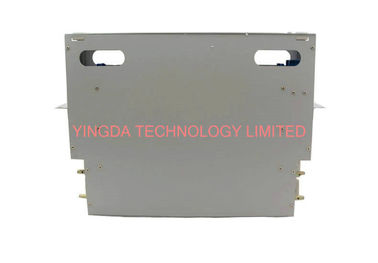

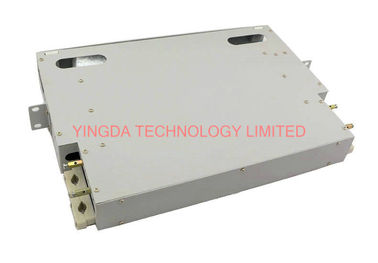

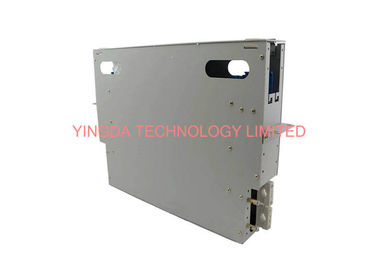

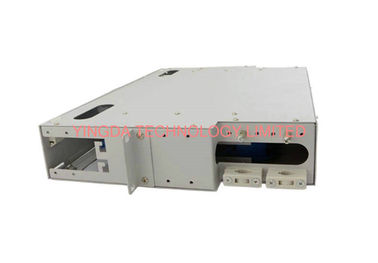

19" 광섬유 패치 패널19" 광섬유 패치 패널19" 광섬유 패치 패널
