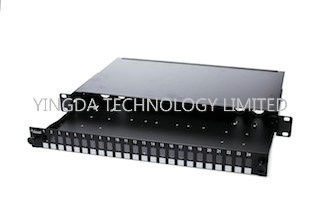

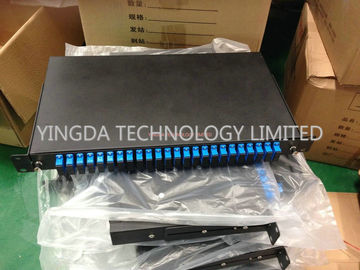

1U 48 섬유 24 항구 SC 이중 비행 기록 장치 광섬유 패치 패널 Slding 서랍 유형

1U 48 섬유 24 항구 SC 쌍신회로 광섬유 패치 패널, 19 인치 패치 패널

Slding 서랍 유형 광섬유 패치 패널은 광학에 있는 끝 배선을 위한 보조 장비입니다

 실내 광케이블 결합을 위해 직접 적당한 섬유 전송 통신 네트워크,

그리고 분지 연결 및 방어 섬유.

특징

• 종료 및 19" 표준 구조에서 적용 가능한,
• 금속 미끄러지는 디자인
• 광학적인 분포 프레임 ODF에 있는 선반 산
• FC, SC, ST, LC의 E2000 접합기를 위해 적당한
• 정전기 살포와 더불어 냉각 압연된 강철판,
• 상자 크기: 유효했던 430*250*1U는, 왜냐하면 득점방해를 요했습니다.

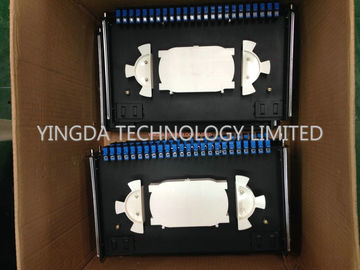

패치 패널 구조

3개 부품을 포함하십시오: 몸, 내부 성분, 광섬유 연결관 보호자를 상자에 넣으십시오.

1. 몸 포탄을 상자에 넣으십시오

열리고 설치하게 편리한, 금속 분대를 위한 고전압 지상에 놓는 장치가 있습니다.

2. 내부 성분 주로 3개의 품목:

A. 지원: 내부 지원에 사용되는 내부 구조 몸;

B. 결합 쟁반: 광섬유 연결관, 보호 조각 및 잔여 섬유를 저장하기 위하여,

잔여 광섬유 length≥1.6m의 굴곡 반경 ≥37.5mm에는 또한, 섬유를 확인하는 말이 있습니다;

C.: 조정 장치: 광케이블 칼집을 고치기 위하여는, 일원과 배선 떠꺼머리를 강화하십시오.

광섬유 연결관의 보호 부속: 소매와 케이블 고무 동맥

명세

환경 요구:

적당한 옥외 사용은, 사용하는 필요, 보호 대책을 가지고 가야 하는 경우에.

작동 온도: -25에서 +40 °C

저장 온도: - 25에서 +55 °C

상대 습도: ≤85%(30°C)

대기압: 70 ~ 106kPa

서비스 기간: 20 년

물자 재산

광섬유 패치 패널 물자는 내식성, 안정되어 있는 육체 및 화학 재산입니다;

 모든 물자는 양립해야 하고, 광케이블 칼집과 배선 떠꺼머리 칼집과 호환이 됩니다.

부식과 다른 전기 손상을 방지하기 위하여, 이 물자는 다른 사람과 호환이 되 합니다

패치 패널에서 사용되는 장비

1.  플라스틱을 설계하는 패치 패널 사용이 일치에, 그것 연소 성과 있는 경우에

 A GB/T5169.7 시험으로, 시험은 30s를 위해 지속됩니다.

2. 광섬유 연결관 증진 보호자 사용 물자 및 뜨거운 용해 온도 충전물은 하기로 합니다

90 °C가, 안으로 이용될 수 있다 이하 120 °C, 열 연화 온도가 일 것이다 이하 아니십시오

25 ~+40°C 온도.

3. 모든 물자는 인류 건강 및 다른 장비 성분에 비독성, 비 부식성, 이어야 합니다

부작용.

외관은 모양, 숫돌, 거품, 균열 및 휘게 하는 공허, 불순을 완료할 것입니다

결점. 모든 배경 색깔은 획일하게 지속적이어야 합니다. 아름다운 외관

편리한 건축, 낮은 감소 손실, 적당한 구조는, 강화된 중핵 안으로 고쳐집니다

끝 상자는, 칼집 접지선을, 적당한 광섬유 리본 케이블과 실내 케이블을 위해 비치하고 있습니다.

유일한 디자인, 19 인치 선반 또는 벽 산.

기계적 성질

장력 강도: 케이블 맨끝 사이 500N 보다는 보다 적게 축 장력 강도를 저항해야 합니다

케이블 및 배선 떠꺼머리와 끝 상자 사이 5N 보다는 더 적은 아닙니다 상자에 넣거든.

압축 시험: 케이블 끝 상자는 각각 수직 정체되는 압력을 저항할 수 있어야 합니다

200N 보다는 더 적은 아닙니다.

강선전도 시험: 케이블 끝 상자는 염력 각을 저항할 수 있어야 합니다.

전기 재산

광학 섬유 케이블 상자 금속 분대와 케이블은 중핵, 케이블 금속 분대 및 지상 절연 저항의 강화를 금속을 붙입니다

절연 저항:

2*104M 옴이, 전압을 시험하다 만큼이나 이어야 합니다: 500V (DC).

 전압 힘:

고장 없음, 1min의 밑에 15Kv DC에 아크 현상 없음, 고장 없음, 아크 현상 없음.
